本公司****研制的CM35D系列運動控制器是CM35L系列控制器的升級版，控制器采用高性能32
位CPU，驅動裝置采用細分步進電機或者伺服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。

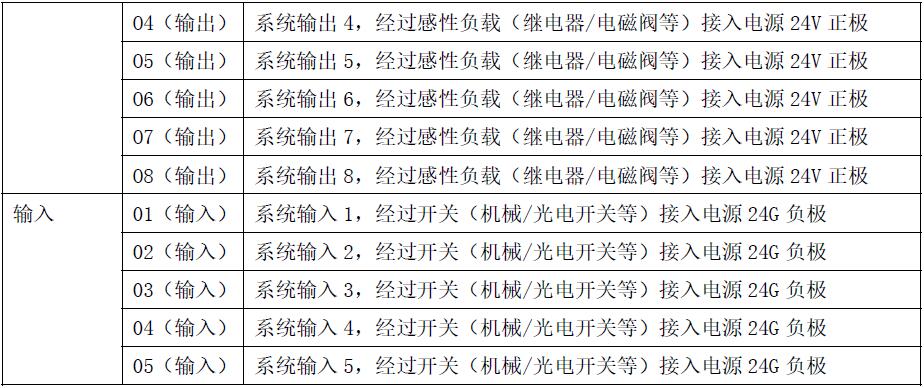

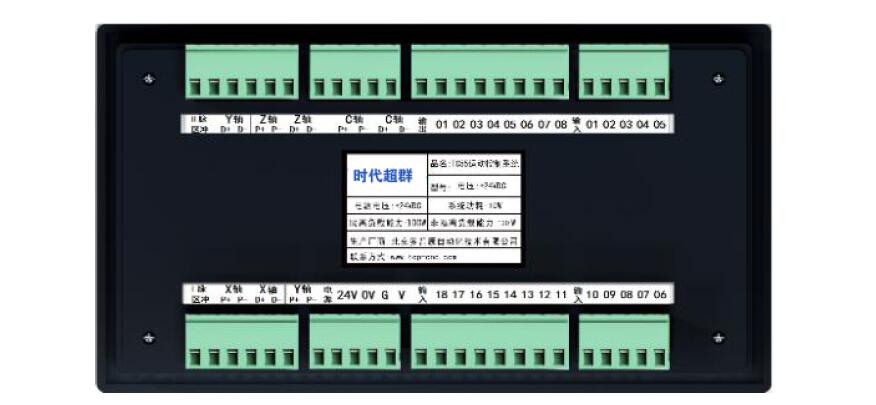

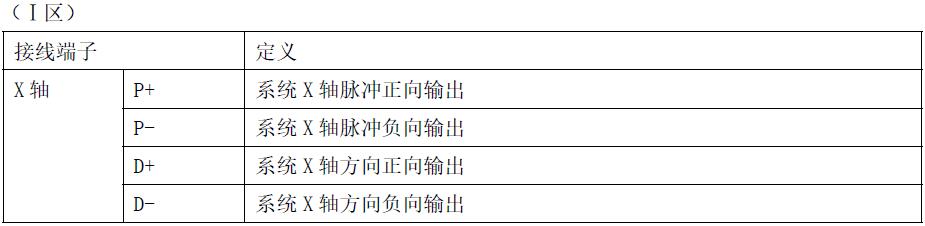

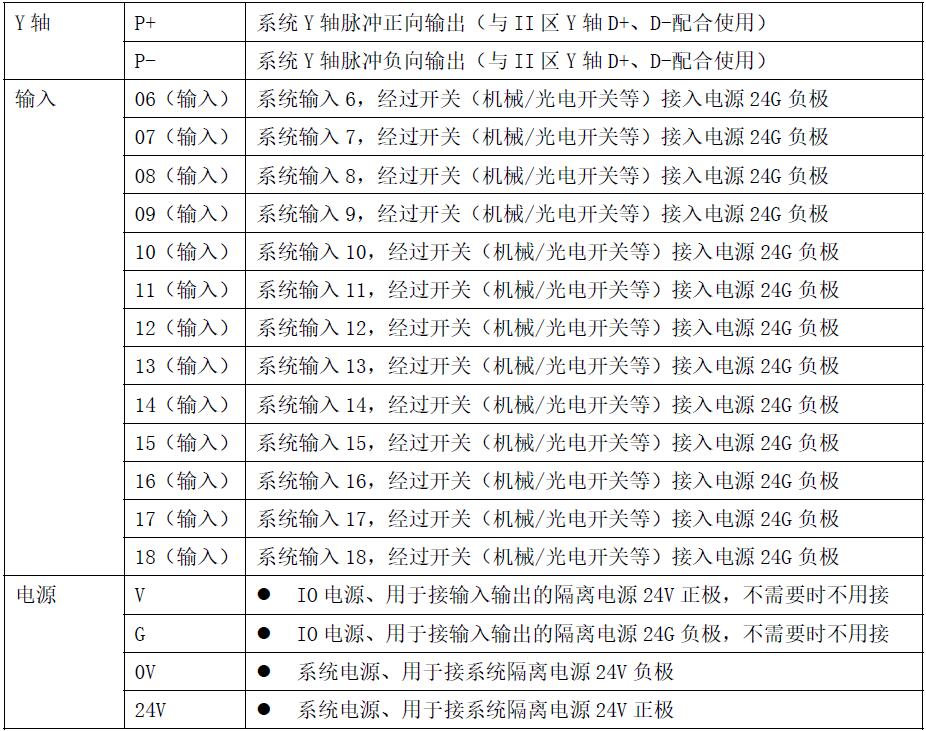

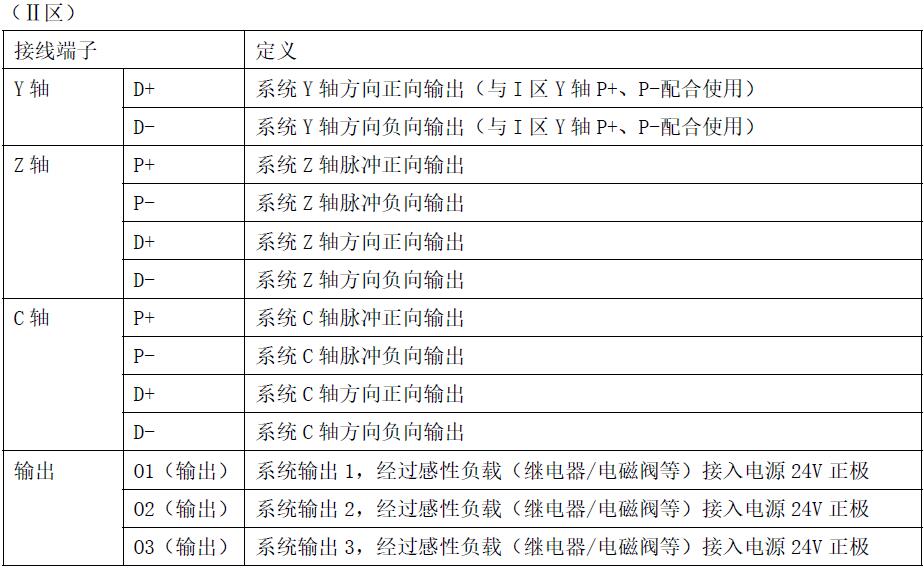

接口定義 系統與外部的連接，通過控制器背面的端子實現

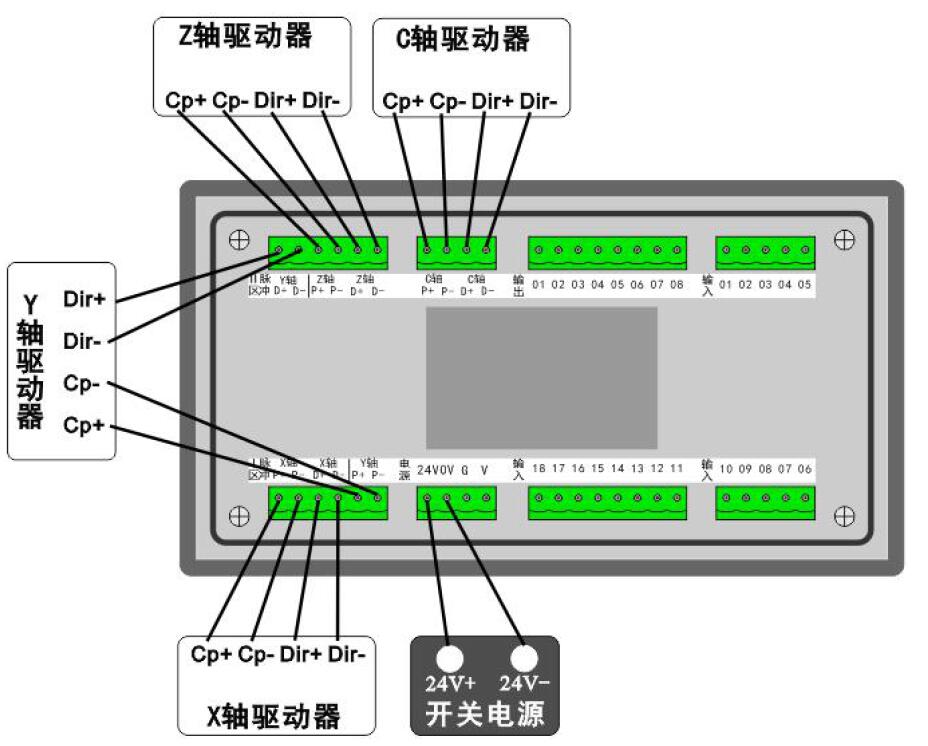

接線示意圖
電機連接 D+、D-分別接驅動器的Dir+、Dir-，P+、P-接驅動器的Pul+、Pul-端
系統電氣連接說明 注：系統供電與輸入輸出部分供電建議采用隔離不共地的開關電源 24v 供電電源的24v+、GND 端分別接控制器24V、0V 端子； 如果需要接輸入和輸出，則24v 供電電源的24v+、GND 端分別接控制器的V、G 端子； 24v 電源不能與大地、機殼等短接，當距離較大時應使用較粗的電氣連接線； 電器柜中配線，應注意強電、弱電分離，避免強電弱電混在一起，且盡量減少交叉，注意電磁干擾對系統的影響； 系統接地線應采用較粗的銅線，一般應大于4 平方毫米，并盡量縮短與接地端的距離。

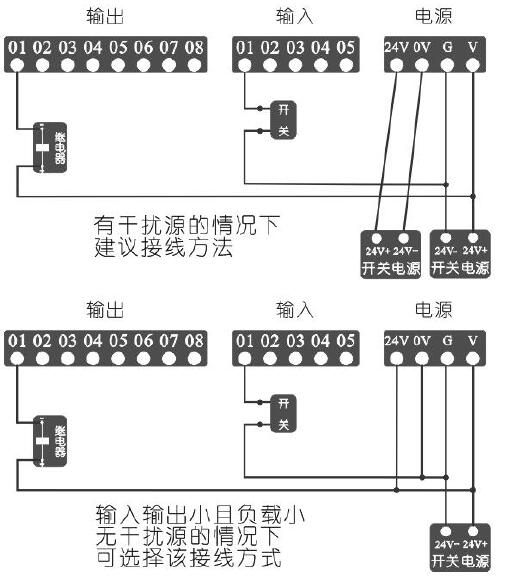

脈沖口及輸入輸出口接線示意圖，共兩種接線方式如下：
