CM35L-30
指令： 為便于使用，本控制采用漢字命令選擇方式，通過“指令上翻”、“指令下翻”鍵循環選擇操作指令，為避免程序字符號的輸入，各指令采用固定程序格式，提示輸入相應的程序數據。對于不輸入的數據可不修改，本系統****程序行數480行。

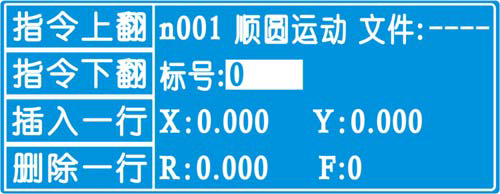

順圓運動指令：
順圓插補，沿順時針?lè)较蛞訤 速度×速度倍率運動給定的增量值，只有X,Y 軸實現圓弧插補。 此運動受速度倍率的影響，且與當前F 速度有關。
參數：X（X 向運動增量），Y（Y 向運動增量），R(圓心坐標，圓弧為優弧即大于0 度小于等于180 度的圓弧時R 值為正值，圓弧為劣弧即大于180 度且小于360 度的圓弧時R為負值)，F(xiàn)（運動速度）
示例：

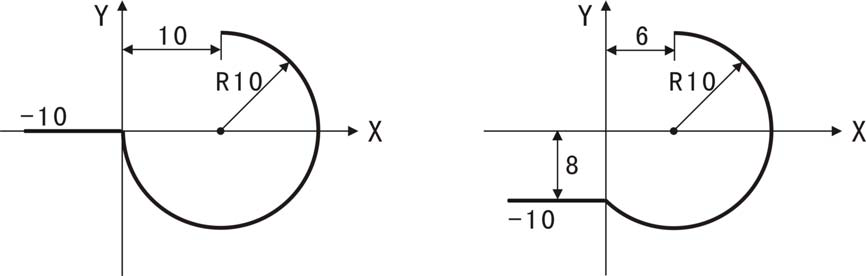

左圖：相對 X 10.000 Y 0 順圓 X 10.000 Y-10.000 R-10 右圖：相對 X 10.000 Y 0 順圓 X 6.000 Y-18.000 R-10

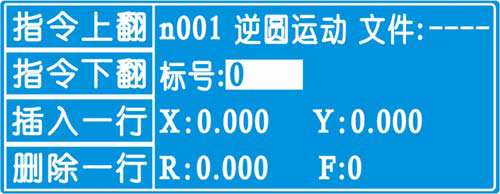

逆圓運動指令：
逆圓插補，沿逆時針?lè)较蛞訤 速度×速度倍率運動給定的增量值，只有X,Y 軸實現圓弧插補。 此運動受速度倍率的影響，且與當前F 速度有關。
參數：X（X 向運動增量），Y（Y 向運動增量），R(圓心坐標，圓弧為優弧即大于0 度小于等于180 度的圓弧時R 值為正值，圓弧為劣弧即大于180 度且小于360 度的圓弧時R為負值)，F(xiàn)（運動速度）。
示例：

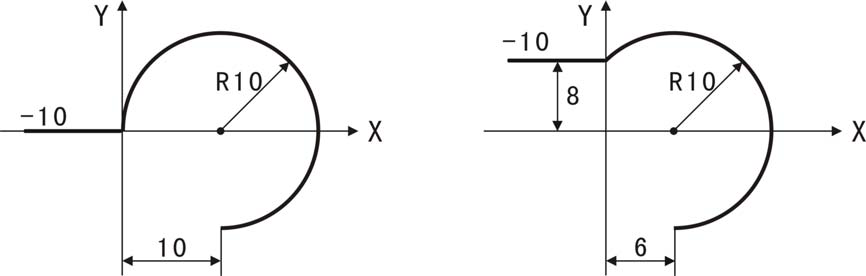

左圖：相對 X 10.000 Y 0 逆圓 X 10.000 Y 10.000 R-10 右圖：相對 X 10.000 Y 0 逆圓 X 6.000 Y 18.000 R-10
