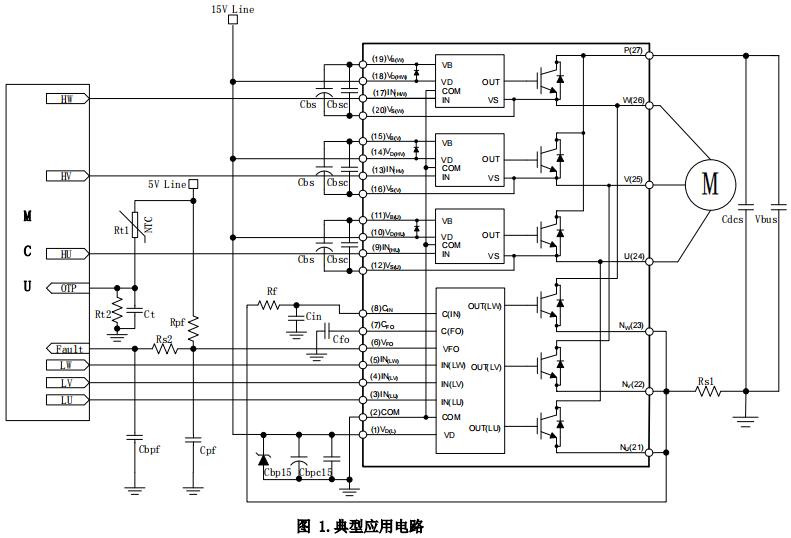

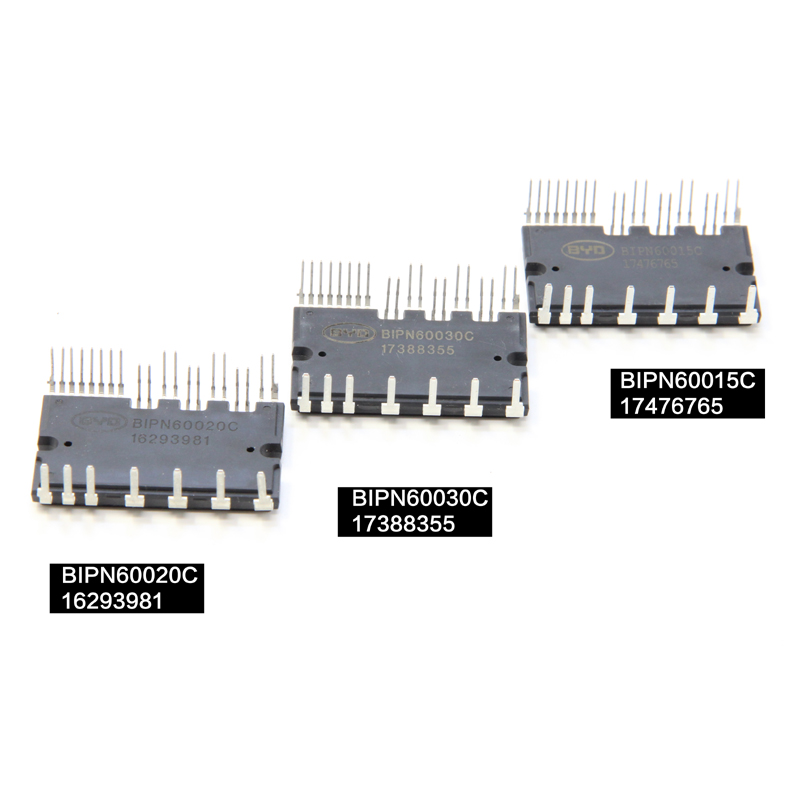

概述 BIPN60015C是比亞迪公司設計開發的智能功 率模塊(IPM-Intelligent Power Module)。該產 品具有封裝小、抗干擾能力 強等優點;實現了與絕 緣柵雙極型晶體管(IGBT)的****匹配。內部集成 了欠壓閉鎖電路、過流保護電路和驅動電路,進一 步提高了系統的可靠性。內置的高壓集成電路 (HVIC)提供了無需光耦隔離的驅動功能。由于采 用了分立的負端子,可獨立監測逆變器的每一相電 流。該產品適用于結構緊湊、性能高效的交流電機 驅動器,如小功率變頻器、變頻空調等領域。 產品特性 采用陶瓷覆銅板(DBC),低熱阻設計; 600V、15A三相IGBT逆變器,內置門極驅動和功 率器件保護用控制IC; 分立的三相直流負端,可獨立檢測相電流; 內置高壓集成電路(HVIC)和自舉二極管,可采 用單電源驅動; 絕緣等級為2500Vrms/min。 應用領域 空調、洗衣機等變頻家電; 小功率變頻器; 伺服控制系統; 小功率交流電機傳動系統使用的三相逆變器。 典型應用電路
引腳布局

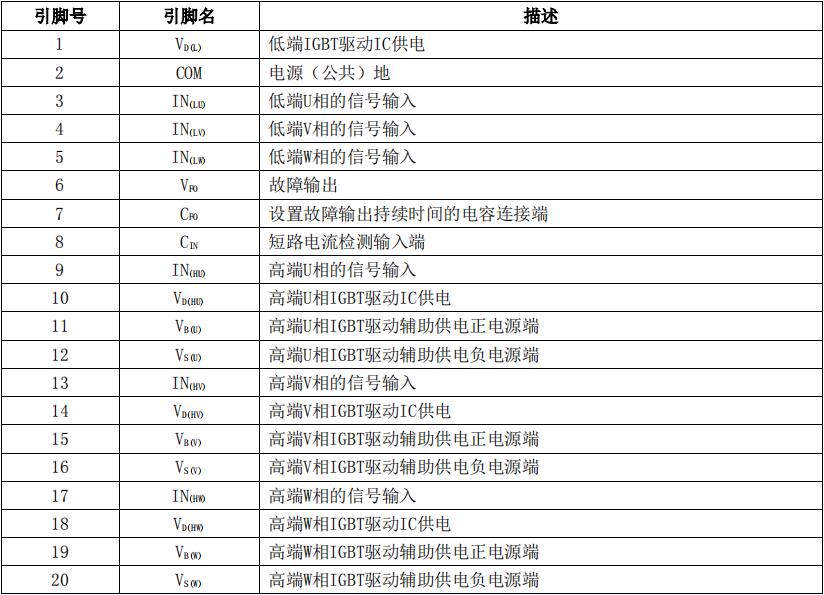

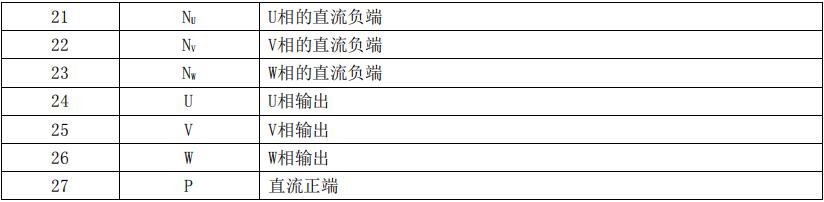

引腳描述
