步進電機驅動器的設置通常是比較簡單的,****是查看你的驅動器的說明書。因?yàn)槟銢]說具體的型號,所以 我簡單找了一個圖片來說明問題:

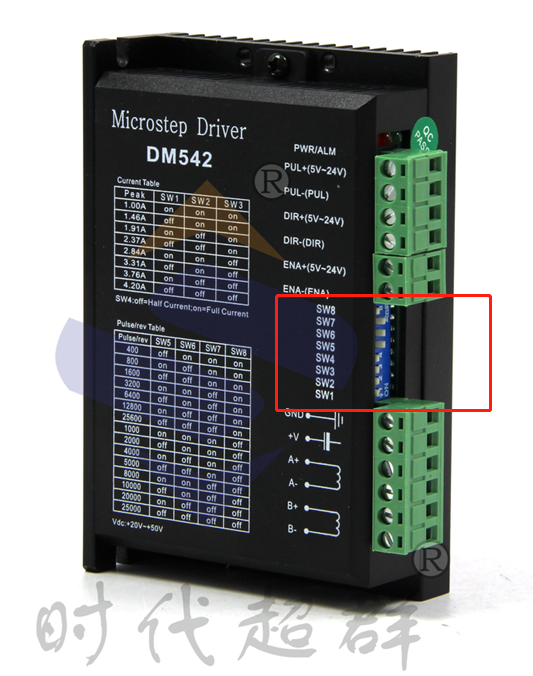

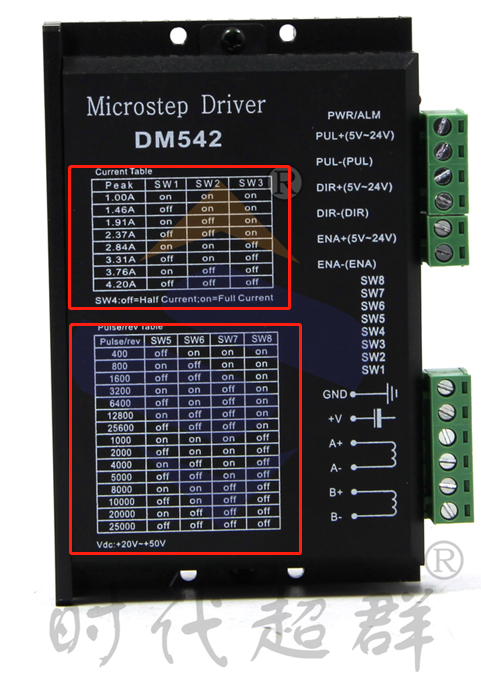

這是一一個步進電機驅動器的背部圖片,紫色線框①處是current電流參數的撥碼開關設置表格，藍色線框② 處是Pulse每轉脈沖數的撥碼開關設置表格。所以,步進電機驅動器的參數設置也就是脈沖數和電流這兩項 設置! 而下邊這個圖圖片,就是一-個8位的撥碼開關,圖中的1-8 ,就分別對應上邊圖片的SW1-SW8.

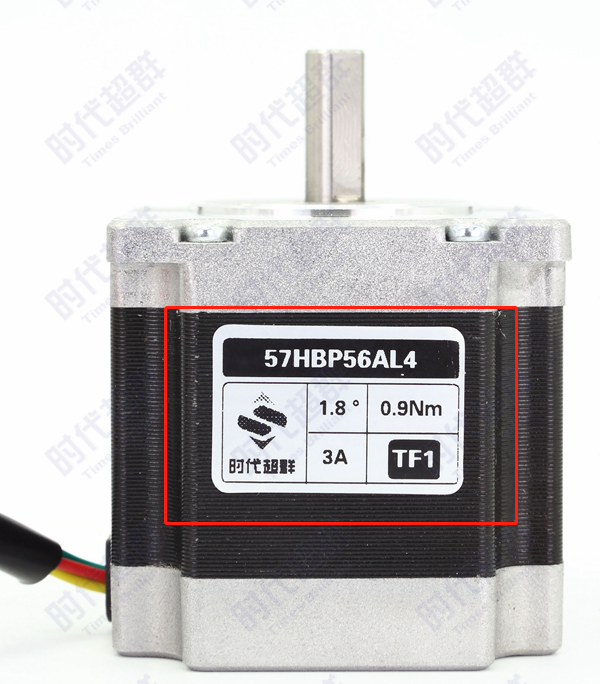

電流的設定還是要看你的步進電機上的信息,如下圖:
這個步進電機的電流是3A ,那么參照上邊的表格, SW1-SW3都應該設置為OFF, SW4應該設置為ON ,那 么就是告訴驅動器輸出的平均或者等效電流是3A,可以輸出的峰值電流是4.2A。--這樣電流表格的設置就 結束了! 其次就是按照脈沖的表格設置你想要多少個脈沖讓電機轉一圈。 比如SW5-SW8全部都置為ON的話,那么就是400個脈沖信號發給驅動器,驅動器會控制電機轉一圈!同樣 SW5-SW8全OFF的話,那么就是40000個脈沖轉一圈,這樣一個脈沖轉動的角度就很小了是360*/40000 , 就可以使得步進電機有更高的定位精度!
