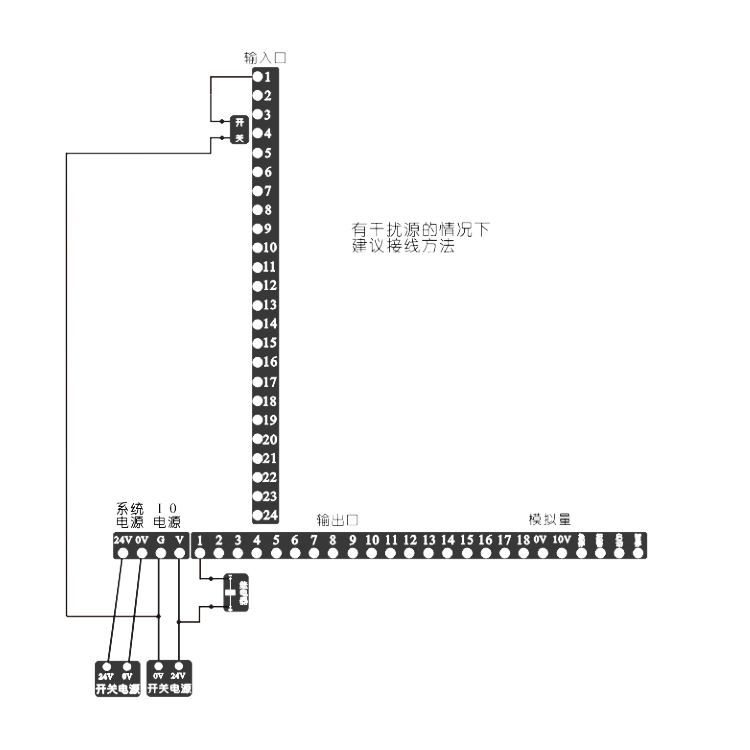

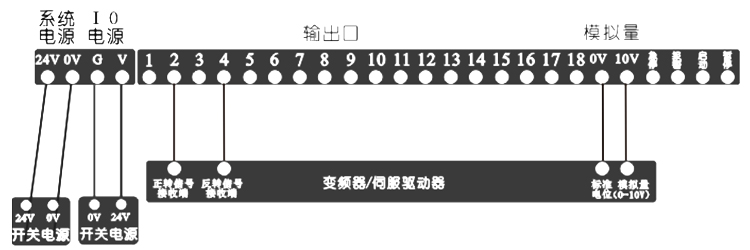

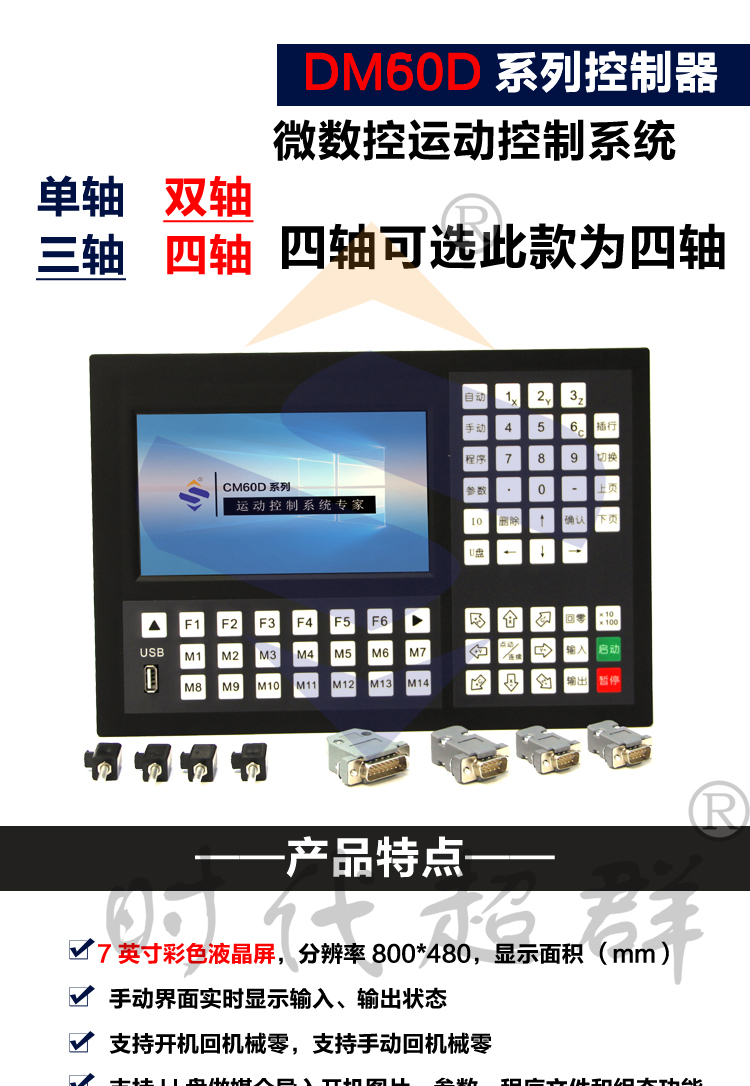

關于控制器： 1.7 英寸彩色液晶屏，分辨率 800*480. 2.手動界面實時顯示輸入、輸出狀態 3.支持開機回機械零，支持手動回機械零 4.支持 U 盤做媒介導入開機圖片、參數、程序文件和組態功能 5.24 路輸入，18 路輸出 6.X，Y，Z，C 軸（兩軸（含兩軸）以上）聯動或非聯動運動 7.脈沖頻率 400K 8.開機首界面可設置 9.支持中文和英文選擇 10.支持掉電記憶功能，斷電后坐標顯示和工件計數不會清零 11.限位保護，支持硬限位和軟限位 12.支持多軸回機械零順序選擇 13.帶有 1 路標準 MPG 接口 14.帶有 1 路 0-10V 主軸調速模擬量輸出接口 關于模擬量輸出： 模擬量輸出 控制器帶有 1 路 0-10V 主軸調速模擬量輸出接口，可接變頻器或伺服。主軸電壓隨著 S 指令改變，實現無級調速。主軸旋轉方向使能，由控制器輸出信號(24V 地)接到變頻器或伺服控制方向的輸入信號端。同時在參數-速度中設置主軸速度。如果主軸速度設為 1500r/min，那模擬量輸出 10V 時對應的速度為 1500r/min。特別注意：接主軸時，必須采取雙隔離兩路供電。接線圖：

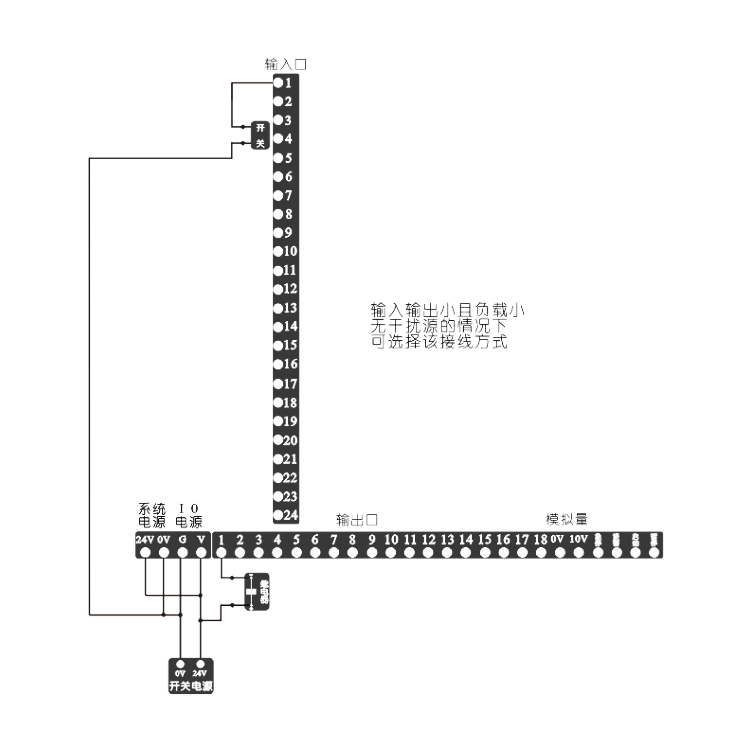

關于供電接線：  關于說明書：https://pan.baidu.com/s/1nuCXHCP 百度云盤下載-辦公分享-控制器-CM60系列
