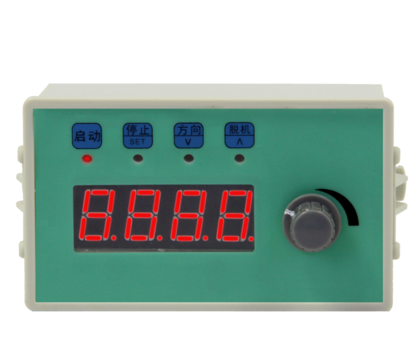

CS10-3 脈沖控制器外部啟動模式選擇 CS10-3 脈沖發生器可以控制步進電機，伺服電機，電機轉速 0 0-1000 轉每分鐘，方波，無極可調。外接 啟停、方向可以實現外部控制。具有調速、定長功能。
1.顯示說明：在運行狀態或停止?fàn)顟B(tài)數碼管顯示當前的轉速值，單位轉/分。 在設置狀態顯示設置的參數代號或參數值 2.參數設置：在停止裝態下，長按 鍵，出現 ACC，再按下鍵出現 ACC 的參數值，按 和 鍵修改，修改完按確認，回到 ACC 狀態 ，按鍵 出現 tAb,再按出現 Modo 再按出現 Model,再按回到 ACC 參數設置同 ACC,按鍵退出
控制器輸出共陽極信號，適用于絕大多數脈沖+方向控制的電機驅動器。 啟動模式分為以下幾種： IN-S 模式 1（0-4）默認值 0 0 接線端子 3 接通啟動，斷開停止，方向?yàn)榻泳�端 4 接通正轉，斷開反轉 1 接線端子 3 按一下啟動，再按一下停止，方向?yàn)榻泳�端 4 按一下停止 2 接線端子 3 按一下啟動，接線端 4 按一下停止 3 接線端子 3 按一下正轉啟動，再按一下停止，按線端 4 按一下反轉啟動，再按一下停止 4 接線端子 3 接通正轉啟動，斷開停止，接線端 4 接通反轉啟動，斷開停止
THE END
