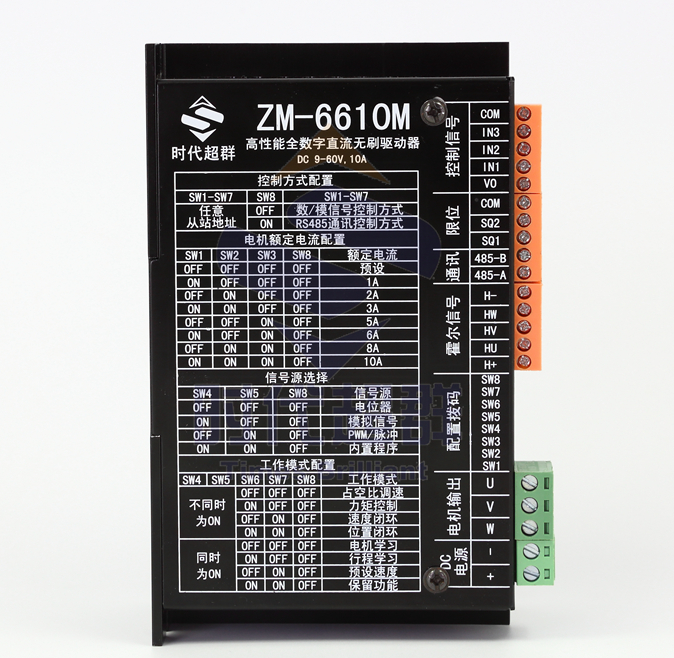

ZM-6610M驅動器使用****的電機電流精確檢測技術、有感無刷電機自測速、有感無刷電機轉動位置檢測、再生電流恒電流制動(或稱剎車)技術和強大的PID 調節技術可****地控制電機平穩正反轉、換向及制動，輸出電流實時調控防止過流，精準控制電機轉速和轉動位置，電機響應時間短且反沖力小。

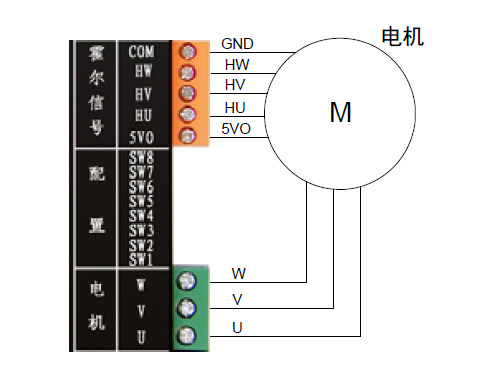

在使用驅動器前，首先應配置好電機的額定電流參數，如果是初次使用電機，需要先對電機進行學習。再按照相應控制方式要求配置的參數配置好相關參數。具體操作步驟如下。 1) 斷開驅動器電源。將電機的U、V、W三相線電源線接到驅動器電機接口的U、V、W，將電機的霍號傳感器電源線正負極(通常正極為紅色，負極為黑色，具體參照電機的相關資料)分別接到驅動器霍號信號接口的5VO和COM，霍號傳感器的三霍爾位置信號線接到驅動器霍爾接口的HU、HV、HW，如圖 1-1 所示。

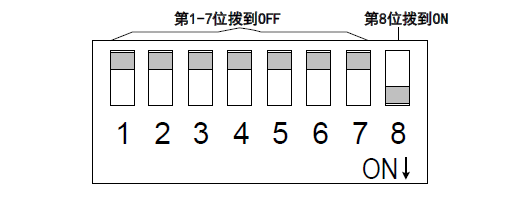

1-1電極接線圖 2) 將撥碼開關第1～7 位撥到OFF（即撥到上方），第8 位撥到ON（即撥到下方），這樣，驅動器即被配置為485 通訊控制方式，如圖 1-2 所示，從站地址被配置為0x01。

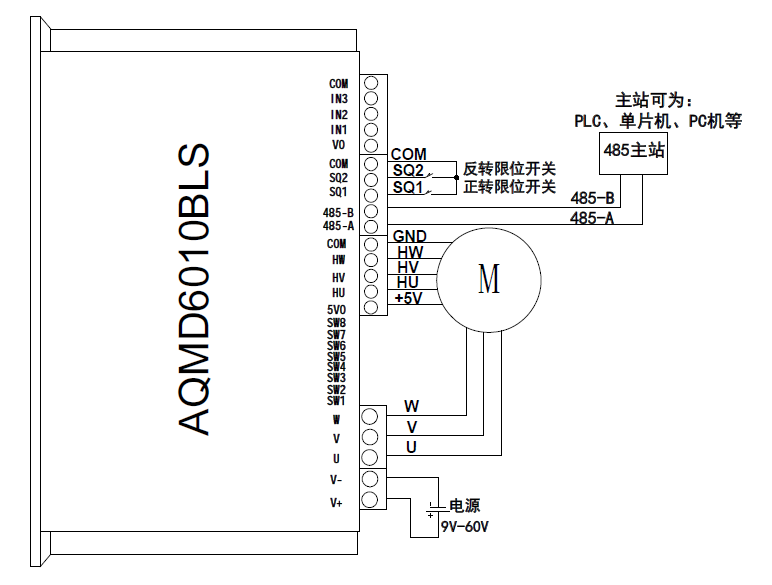

1-2 485通訊控制方式的撥碼開關配置 3) 將電源的正負極分別接到驅動器電源接口的V+和V-，485 主站與驅動器的485 接口按照A-A、B-B的方式連接(為了信號更穩定，可將驅動器的COM與主站的信號地相連)，如圖1-3所示，接通電源(注意，電源的電壓應與電機的額定電壓一致，且能夠提供的電流大于電機的額定電流)。
1-3 485通訊電源及電機接線圖 4) 通過 RS485 使用Modbus-RTU 通訊協議與驅動器通訊，通訊默認波特率為9600bps，檢驗方式為偶校驗，1 停止位。如果通訊參數被重新配置過，請使用新配置過的通訊參數進行通訊。 5) 通過 0x006a和0x006b寄存器配置電機的額定電流和****負載電流，配置的電機額定電流應與電機實際額定電流一致或略高，****負載電流可用來配置電機的****負載/堵轉力矩，如無要求，通常與額定電流配置相同。電機額定電流可從電機的銘牌標示或數據手冊上獲得。如果無法確定電機額定電流，可用電機額定功率除以額定電壓再除以電機效率估算，對于12V電機，效率可取50%，對于24V及以上電壓電機，效率可取70%。 6) 對于初次使用的電機，或電機相線或霍號信號線接線順序調換，應先進行電機學習。通過向0x00e1 寄存器寫1 可實現電機學習。驅動器會進入學習狀態后，每學習一相，驅動器會“嘀”的短鳴一聲，學習完畢后，如果“嘀——”的一聲長鳴，則表示學習成功，如果連續“嘀嘀嘀”三聲，則表示學習失敗，請檢查電機接線是否正確以及電機是否是驅動器支持的類型。 7) 通過 0x0050～0x0053 寄存器可臨時改變占空比調速方式下PWM的上升、下降緩沖時間及速度閉環和位置閉環方式下的加減速加速度。通過0x0060～0x0067 寄存器可配置上電后默認的占空比調速方式下PWM的上升、下降緩沖時間及速度閉環和位置閉環方式下的加減速加速度，以及****加減速加速度和****換向頻率。 8) 通過寫0x0042 寄存器設置輸出占空比進行占空比調速；通過寫0x0043 寄存器設置電機轉動的換向頻率(對應轉速)進行閉環調速；通過0x0044 設置位置控制的換向頻率(對應轉速)，0x0045 寄存器設置位置控制方式為****位置還是相對位置，0x0046 和0x0047 兩個寄存器寫入四字節整型的目標位置數值來進行位置閉環控制�？梢灾徊僮�0x0046 和0x0047 寄存器或在對0x0046 寄存器寫0 后只操作0x0047寄存器來進行位置控制。通過0x0040 寄存器對電機進行制動操作。 9) 閉環調速的算法可通過0x0070 寄存器配置為速度閉環控制或時間-位置閉環控制。前者具有超調量小及在高速時調速平穩的特點，但在低速時調速可能不均勻；后者可實現多驅動器對多個電機轉動角度的同步控制，以及在低速時調速也平穩，可滿足極低速控制的要求，但在調速過程中有一定超調。 10) 當閉環調速算法為速度閉環控制時，通過0x00c0～0x00c5 寄存器配置閉環調速的PID參數；當閉環調速算法為時間-位置閉環控制時，通過0x00c6～0x00cb寄存器配置閉環調速電機轉動時的PID參數，通過0x00ba～0x00bf寄存器配置閉環調速電機自鎖時的PID參數；當為位置閉環控制，也通過0x00c6～0x00cb 寄存器配置位置閉環控制電機轉動時的PID參數，0x00ba～0x00bf配置電機自鎖時的PID參數。PID各參數配置過大，可能導致調速或位置控制超調嚴重甚至出現震蕩，PID各參數配置過小可能導致調節緩慢，跟隨性差，應合理配置PID參數以使調節效果****。 11) 通過 0x0080～0x0099 寄存器可配置485 通訊控制方式下限位開關觸發極性、通訊參數、通訊中斷保護時間和堵轉停止時間等。 注：也可通過本驅動器配套的PC 機示例程序進行參數配置及調速控制操作。
