DMOS 全橋式 PWM 電動機驅動器

特點

±3 安培 50 伏特輸出率

低 RDS(on)輸出（270 毫歐，典型）

混合、快與慢電流-衰減模式

對低功率耗散同步整流

內部欠壓鎖定 (UVLO) 及過熱關機電路

交叉電流保護

數字 PWM 計時內部振蕩器





描述

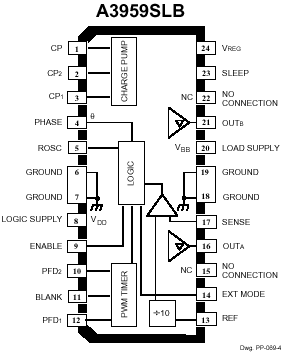

為直流電動機的脈寬調制 (PWM) 電流控制而設計，A3959SB、A3959SLB 及 A3959SLP 能夠?qū)⑤敵鲭娏髦痢? 安培，工作電壓為 50 伏。內部固定停機時間脈寬調制 (PWM) 電流控制計時電路可通過控制輸入進行調整，使之可在低、快及混合電流衰減模式下工作。

“相位”與“啟用”輸入端用來控制外部應用 PWM 控制信號的直流電動機的速度與方向。內部同步整流控制電路用來減少脈寬調制 (PWM) 操作時的功率消耗。

內部電路保護包括因滯后引起的過熱關機、電源及充電泵的過壓監視及交叉電流保護。不需要特別的加電排序。
