無刷直流電動機 由電動機主體和驅動器組成，是一種典型的機電一體化產品。 無刷直流電動機 的定子繞組多做成三相對稱星形接法。電動機的轉子上粘有已充磁的永磁體 ，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動;接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩;接受速度指令和速度反饋信號，用來控制和調整轉速;提供保護和顯示等等。
24v無刷直流電機（60BL100S15-230TF0）
電機簡介
|
使用環境 |
-35~+55°C |
|
使用環境濕度 |
20%~95% |
|
儲存環境濕度 |
20%~85% |
|
繞組類型 |
Y型接法 |
|
霍爾傳感角度 |
120 |
|
絕緣電阻 |
100M |
|
絕緣等級 |
B極 |

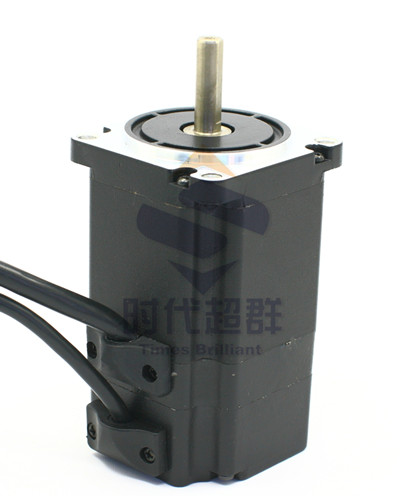

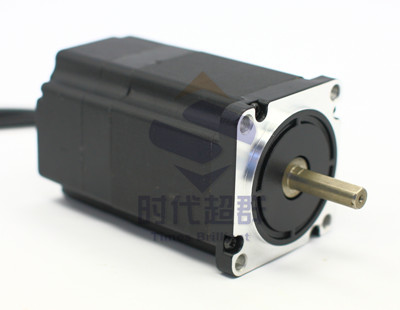

電機圖片
電氣參數
型號
Model |
老型號
old Model |
額定電壓
Rated
Voltage
(V) |
額定功率
Rated
Power
(W) |
額定轉速
Rated
Speed
(rpm) |
額定轉矩
Rated
Torque
(Nm) |
額定電流
Rated
Current
(A) |
空載電流
Non-Load
Current
(A) |
空載轉速
Non-Load
Speed
(rpm) |
| 60BL100S15-230TF0 |
60BL100-230 |
24 |
150 |
3000 |
0.5 |
8 |
0.8 |
4000 |

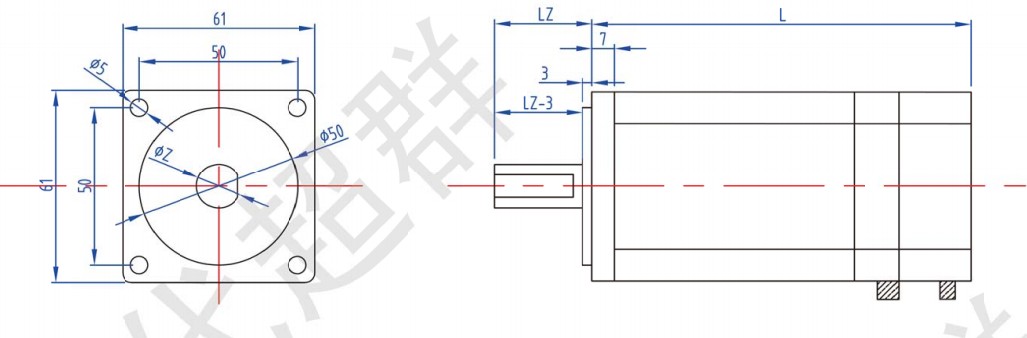

機械參數
制造材料
采用****的節能環保材料-釹鐵硼永磁鋼。作為稀土永磁材料發展的****結果，由于其優異的磁性能而被稱為“磁王”。在現代工業和電子技術中獲得了廣泛應用。
產品特點
1.體積小、動作快反應快、過載能力大、調速范圍寬
2.低速力矩大, 波動小，運行平穩
3.低噪音,高效率、無電磁干擾
適用范圍
需要一定轉速但是對轉速精度要求不高的領域，比如風扇、抽水機、吹風機等一類的應用;
以及大多數工業控制和自動控制方面的應用，如攪拌機、等離子處理器;
常規的家用范圍應用，如甩干機、壓縮機等。
配套直流無刷控制器
|
