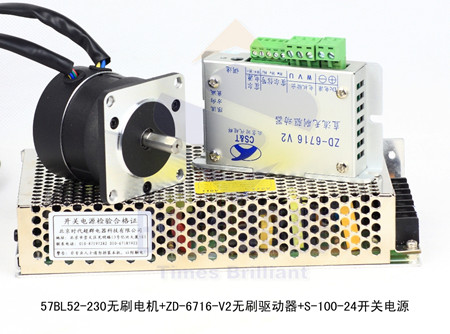

57BL50-230無刷直流電機+ZM-6405無刷驅動器+電源實物圖：
57BL50-230無刷直流電機基本參數：
| 57BL52-230 無刷電機 |
| 型號 |
電壓 |
功率 |
轉速 |
轉矩 |
軸頸 |
極數 |
重量 |
機身長 |
軸長 |
售價 |
| |
v |
w |
rpm |
NM |
mm |
|
Kg |
mm |
mm |
|
| 57BL52-230 |
24 |
60 |
3000 |
0.18 |
8 |
4 |
0.55 |
52 |
20 |
165 |
ZM-6405(ZD-6716-V2)無刷控制器簡介：
|
無刷控制器ZD-6716-V2（ZM-6405） |
|
主要功能 |
產品特性 |
工作條件 |
|
欠壓 過熱 過流自動保護。堵轉 霍爾相位錯誤保護 |
高集成度高可靠性無刷直流電機驅動器 |
環境溫度 最小-30℃ ****80 ℃ |
|
輸出電流可調 |
純硬件設計，高速度，高抗干擾能力 |
輸入電壓(DC)最小18V ****40 V |
|
電流衰減可調 |
周波限電流方式，保護更加精確快速 |
輸出電流 最小0.5 ****6 A |
|
內部電位器調速 |
低發熱，大功率（40V，6A 足額） |
|

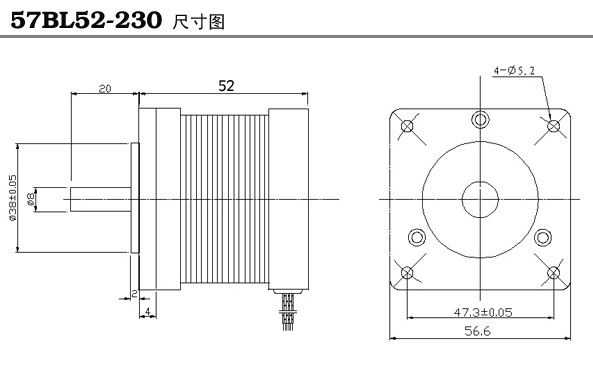

57BL50-230無刷直流電機尺寸圖：

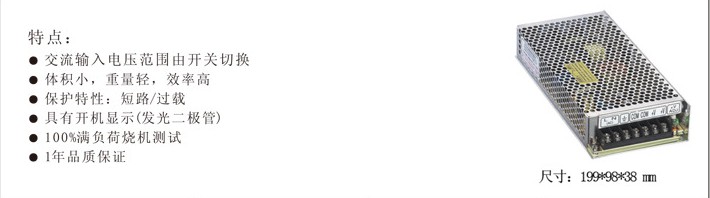

S-100-24 直流開關電源特點簡介：
無刷電機與控制器接線示意：
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
