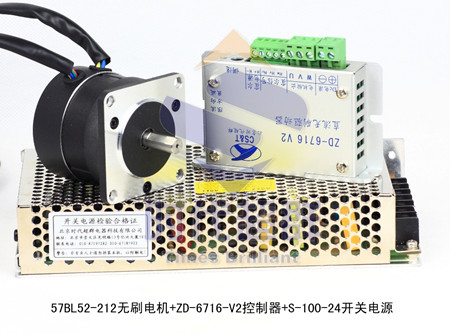

57BL52-212無刷電機+ZM-6405無刷驅動器+S-100-24開關電源實物圖：

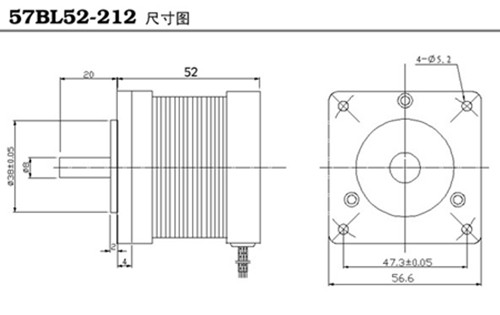

57BL52-212無刷電機尺寸圖：
ZM-6405（zd-6716-v2)無刷驅動器簡介：
|
無刷控制器ZD-6716-V2（ZM-6405） |
|
主要功能 |
產品特性 |
工作條件 |
|
欠壓 過熱 過流自動保護。堵轉 霍爾相位錯誤保護 |
高集成度高可靠性無刷直流電機驅動器 |
環境溫度 最小-30℃ ****80 ℃ |
|
輸出電流可調 |
純硬件設計，高速度，高抗干擾能力 |
輸入電壓(DC)最小18V ****40 V |
|
電流衰減可調 |
周波限電流方式，保護更加精確快速 |
輸出電流 最小0.5 ****6 A |
|
內部電位器調速 |
低發熱，大功率（40V，6A 足額） |
|

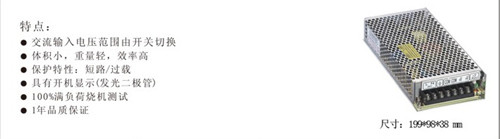

S-100-24 直流開關電源 特點介紹：
無刷電機與控制器接線示意
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
