技術領域
　　本實用新型涉及一種由無刷直流電機驅動的風扇。背景技術
　　目前的風扇一直以來由交流電機驅動，轉速要么不可調，要么有二、三檔可調〔交流機繞組抽頭調速〕，電機體積大、費電，和現代家庭生活中使用的由高新技術武裝起來的家用電器不相協調。而由無刷直流電機驅動的風扇，葉輪與電機轉子結合成一體，通過轉子的轉動帶動葉輪旋轉，功率低，應用范圍受到限制。本實用新型內容
　　本實用新型的目的，是提供一種由無刷直流電機驅動的風扇，以實現扇葉的無級調速和電扇的整體性能及外觀的改善。
　　本實用新型包括網罩、葉輪、驅動電機、座體，驅動電機采用無刷直流電機，電機軸經由聯軸器與葉輪連接在一起。
　　由機電一體化的高科技產品一一無刷直流電機驅動的可以無級調速的電風扇，完全改變了風扇的昔日的笨拙面貌，不僅從外觀上，而且在結構性能上以嶄新的面貌出現，一改往日風扇之粗俗，代之以輕巧、靈便同時給人涼風習習、涼爽宜人的舒適感覺。
　　由無刷直流電機驅動的落地扇、臺扇相對于通常由交流電機拖動的風扇有如下特點：
　　1.薄型化：無刷直流電機體積小、重量輕，實現風扇整體結構的薄型化成為可能，并為可攜式、折疊式風扇的整體結構解決了關鍵的問題。
節能化：無刷直流電機效率高，驅動風扇所耗電能比由交流電機驅動的風扇節電1倍以上。
　　安全化：無刷直流電機可以作到安全電壓運行，湖以下運行，給人以十足的安全感。1靈活化：無刷直流電機可以使用直流電源、直流蓄電池，2”、12乂均可應用，為由無刷直流電機驅動的風扇的使用靈活性、易地性提供了方便。1舒適化：家用電器重要指標是舒適，無刷電機可以為由無刷直流電機驅動的風扇提供平滑、無級的速度調節，既可以高速旋轉：有如風暴來臨，又可以低速旋轉：涼風習習，從高速到低速，可以依據人們感覺的舒適程度來徐徐調節直到滿意為止，而決不會像分檔調速那樣每換一檔都給人一個沖擊。附圖說明
　　附圖1為實施例1(落地式風扇〕結構示意圖；附圖2為實施例2(臺式風扇〉結構示意圖。附圖3為本實用新型局部結構剖視圖；附圖4為三相無刷直流電機結構示意圖；附圖5為二相無刷直流電機結構示意圖；附圖6為單相無刷直流電機結構示意圖。具體實施方式
　　如圖1、圖2所示，本實用新型包括網罩1、葉輪2、驅動電機3、座體4，其中，驅動電機3釆用無刷直流電機。

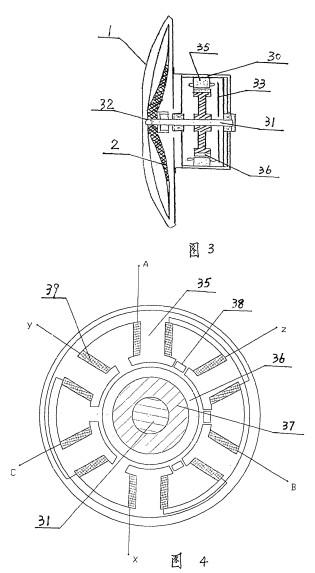

　　如圖3所示，無刷直流電機3由電機支架30支撐〔它與落地扇、臺扇之主體支架是一體的〕，同時罩體1把葉輪2把持住，電機軸31

      經由聯軸器32(圖中用插入軸中間之鋼柱〕與葉輪2連接在一起，當無刷直流電機3由線路板33供電旋轉時，聯軸器32帶動葉輪2旋轉。
　　如圖4所示，三相無刷直流電機由軸31、導磁軛37、永磁轉子36、定子35、定子繞組39、霍爾片38裝配而成，其中定子繞組39設為三組，具有6個接線端子〔X、丫、1、入、6、00

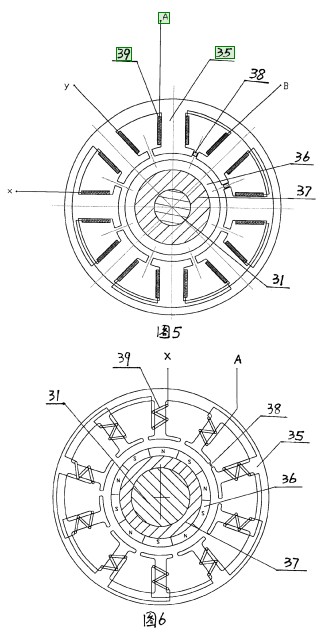

　　如圖5所示，二相無刷直流電機由軸31、導磁軛37、永磁轉子36、定子35、定子繞組39、霍爾片38裝配而成，其中定子繞組39設為兩組，具有4個接線端子〔X、V、八、8〕。
　　如圖6所示，單相無刷直流電機由軸31、導磁軛37、永磁轉子36、定子35、定子繞組39、霍爾片38裝配而成，其中定子繞組39設為一組，具有2個接線端子〔X、八〕。
　　直流無刷電機可以制成單相、二相或三相繞組，但它們均.由轉子位置傳感器發出換向信號，使電機繞組得以不斷的輪流通電，轉子以某一速度旋轉，其轉子均為永磁轉子。
