實用新型涉及一種直流電機，特別是一種使用在空調及其它必須嚴格控制噪音的設備上的直流電機。
現有的空調電機，常采用交流電機。但交流電機由于是交流波形線圈 中，在運行中會產生交流電磁噪音。另一方面，常規電機的定子與轉子在機械結構上端面往往可以在生產中形成對齊的關系，而在電磁場狀態下，往往很難保持相平，就會電機啟動和運轉噪音。
實用新型的目的是提供一種啟動和運轉噪音都很低的無刷直流電機。
實現上述目的的技術方案是：一種無刷直流電機，包括機體，軸承蓋，軸承，主軸，定子和轉子，轉子上安裝有磁瓦，定子上安裝有鏈式繞組，轉子周邊均勻地分布有數個凸臺，磁瓦上具有突起和凸緣，磁瓦套裝再轉子的凸臺上。
釆用上述技術方案后，定子上安裝了鏈式繞組，形成隱極結構，
這樣可以 使無刷直流電機的轉矩脈動和電機起動時的振動大大降低，而產生連續轉矩，使電機起動和運轉噪音低。同時，轉子上具有凸臺，而套在轉子凸臺上的磁瓦和凸緣’這種結構使磁極間的磁阻減少，形的磁導和磁場均勻變化，從而產生均勻變化的氣隙磁場’使電機平隱運轉，相應地降低 了運轉的噪音。
雙結合附圖和實施例對本實用新型作進一步詳細的說明

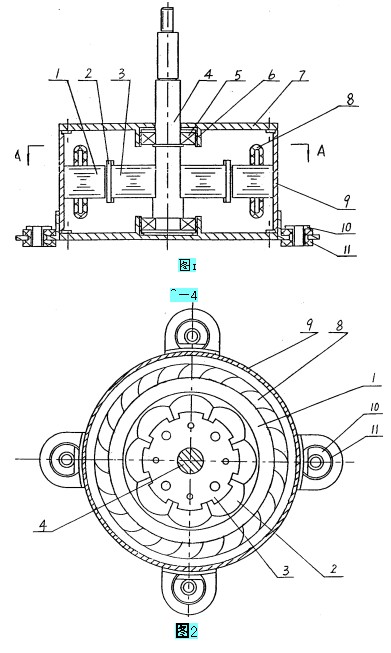

圖1為實用新型的主視刨視示意圖
圖2為圖1的A-A剖視圖；

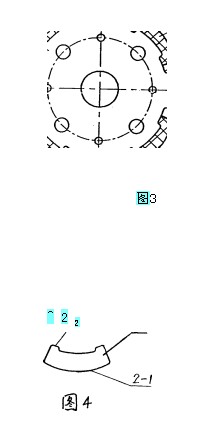

圖3，為轉子和磁瓦的配合關系圖；
圖4為圖3中磁瓦的結構示意圖；
圖5為圖4的左視圖。
如圖1-5所示，一種無刷直流電機，包括機體9、軸承蓋7、軸承5、主軸 4、定子1和轉子3，轉子3上安—磁瓦2，定子1上安
裝有鏈式繞組8， 周邊均勻地分布有數個凸臺3-1，磁瓦突起2 —琍凸緣2 — 1，磁瓦2 的凸臺3 - 1上。
如圖1所示，軸承蓋7與軸承5之間具有嵌件6，嵌件6可以保證軸承5的調 節間隙，延長軸承室的細絲，同時也降低了柳起動時的噪音。
如圖1、2所示，機體9的底側安裝有襯套10和減速全11，
，這樣可以減輕電 機安裝后運撤的振動。
本實用新型的工作原魁卩下：當電機定子1的某一胃里以直流電，形成 X和3的磁場，電機的轉子3在三維狀態下形成相對應的空間位置，當給定子線
賺一組繞組通電，可形成另外的不同空間的N和S極，轉子3將很快找到相對 應的空間位置，如此往復按一定規律更改電機定子1的通電繞組，將使電機按一定的方向旋轉。
實用新型利用常規電機的電子鐵芯，并采用了鏈式繞組，磁瓦利用永磁 材料，增加了定子與轉子相對位移空間，使得電機運行低噪音、低振動、節 能、節省材料，且結構簡單，生產成本低�？捎糜跓o交流電麵合或移動的設 備上，也可以用于其它的需要低速，低振動、低噪音的傳動上，可以 輸出較大的扭矩，直接驅動而無需減速裝置。使用在要較高的柜式空調上， 艦更佳。
| |
|
 |
