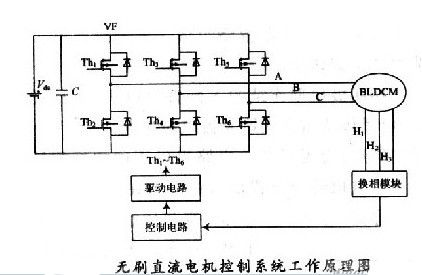

無刷直流電機控制器基本組成
1位置傳感器電路。從無刷直流電動機的工作原理要求相對于定子繞組的轉子位置信息是必須的，位置傳感器電路為霍爾傳感器提供低壓穩壓直流電源，并將位置傳感器的輸出信號進行接收、放大、整形處理，得到矩形波信號送給控制電路。
2換相信號處理電路。此電路對位置傳感器信號和控制信號進行邏輯處理和綜合運算，得到各相繞組的導通順序和合適的導通角度邏輯信號，提供給功率開關電路。
3功率開關電路。功率開關電路包括逆變橋電路、功率開關柵極驅動電路、續流電路和吸收電路
1無刷直流電機控制器可對無刷直流電機進行啟動、停止的控制。
在控制器設置有啟�？刂瓶冢ㄊ鼓芸刂疲┮赃壿嬰娖絹砜刂齐妱訖C的啟動和停止。
2調速控制。以轉速控制指令電壓的高低來控制電機的轉速，常常取電壓為零時電動機停轉。有些控制器有pwm信號接口，該信號占空比為零時電動機停轉。
3無刷直流電機控制器具有軟啟動功能，降低了電動機啟動時過大電流的沖擊，使轉速能平穩上升減小轉速的過沖并以較短的時間達到額定轉速。
4利用改變連接到電樞兩端連接點極性來實現無刷直流電機的正反轉控制。
|
