曾麗，吳浩烈，肖 瑩(1武漢工程大學電氣信息學院，武漢430073；2貴州大學電氣工程學院，貴陽摘要：介紹了基于dsp的無位置傳感器無刷直流電機控制系統的設計。本系統采用反電動勢法估算轉子位置信號，針對電動機起動時反電動勢比較小，難以得到有效的轉子位置信號的缺點，提出了二次定位法，并在起動過程中加入電流閉環控制算法。該文從硬件和軟件兩方面詳細介紹了控制系統的實現方法，實驗結果驗證了該控制方案的可行性。
無刷直流電動機是利用電子換相技術代替電刷機械換相的新型機電一體化電機。，它既具有交流電動機結構簡單、運行可靠、維護方便等一系列優點，又具有直流電動機運行效率高、調速性能好而無機械換相等諸多特點，故在當今國民經濟各個領域的應用日益普及。傳統的無刷直流電動機需要位置傳感器向逆變橋提供換相信號，位置傳感器的使用增加了電機體積和成本，降低了電機的可靠性；而且在惡劣工作環境中常規傳感器無法使用。針對位置傳感器的種種弊端，提出了通過對電動機電壓、電流等信號的檢測和處理來獲得轉子的位置信號，從而實現無位置傳感器的控制系統。已有的方法有反電動勢法、電感法、續流二極管法、狀態觀測器法等：本文采用性能最穩定的反電動勢法估算電機轉子位置，設計了基于dsp的無位置傳感器無刷直流電機控制系統。
本系統考慮到可靠性及技術成本，采用反電動勢過零檢測法來獲取轉子位置信號，該方法是目前最穩定的轉子位置檢測法：圖1為無刷直流電機工作在兩兩通電六狀態下的反電動勢與相電流波形。
從圖中可以看出在某一相繞組不通電的60°電角度過程中，該相繞組的反電動勢波形有一個過零點，它位于梯形斜邊的中點。無刷直流電動機每轉過360°電角度，每一相反電動勢將過零兩次。反電動勢過零點檢測換相的主要思想就是通過檢測這個過零點的位置，在零點之后延時30°電角度控制逆變器使電動機換相到下一個狀態。
由于反電動勢的大小與電機的轉速成正比，當電機靜止或轉速較低時，反電動勢信號沒有或較弱，難以檢測。通常先將電動機開環起動至一定轉速后

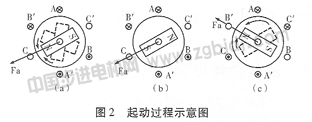

再切換到反電動勢閉環運行狀態，已有的方法有外同步起動、預定位起動等。預定位起動是先給預先設定的兩相繞組通以短暫的直流電，使得轉子磁極穩定在這兩相繞組合成磁勢的軸線位置，以此作為轉子磁極初始位置，實現預定位。如圖2(a)所示，定子繞組a、b通電，(：相斷開，將轉子強行定位在合成磁勢fa的方向上：但是，由于轉子位置不確定，在定位時如果轉子恰好處于圖2(b)所示位置時，轉子就不會旋轉到圖2(a)所示位置，定位失�。簽榻鉀Q這一問題，本文提出二次定位法，即在第一次定位基礎上進行第二次定位。
起動過程分四步：
①先將a、b通電，c相斷開，持續一段時問完成第一次定位，這時轉子可能在圖2(a)所示位置，也町能在圖2(b)所示位置。然后導通a、c兩相，b相關斷，再持續一段時間，實現第二次定位。
不論第一次定位是否成功，這時轉子都會旋轉到圖2(c)所示位置。
②起動算法預先設置一個換相延時時間，即電動機轉子旋轉60。電角度所用的時間，這個時間間隔由軟件延時控制，且該時間間隔不變。
③按照電機旋轉方向給下一個狀態的兩相繞組通電，如順時針旋轉的話，按b—a(電流由b流向a，c相關斷)，c—a，c—b，a—b，a—c，b—c的換相順序給繞組饋電一個換相周期。并在此時加入電流閉環控制算法，以調節pwm波占空比控制電機的輸出電壓。
⑧轉子旋轉一周后，電機具有一定轉速，這時起動反電動勢過零檢測算法。轉子旋轉二周之后，由位置檢測算法可得到電動機的旋轉速度，從而知道轉子旋轉60。電角度所用的時間，用這個時間更新預先設置的換相時間，進入無位置傳感器閉環運行狀態：
3控制系統設計

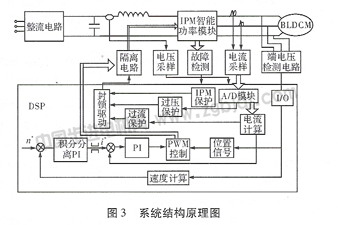

本系統采用tms320lf2407為系統控制核心，建立了無位置傳感器無刷直流電動機雙閉環控制系統，圖3為控制系統結構原理圖。
主電路向無刷直流電動機供電，調節逆變器的輸出電壓就可以調節無刷直流電機的電流大小，從而調節電磁轉矩：當電磁轉矩和負載轉矩平衡時，系統的速度達到給定速度。圖巾虛線框內表示的是dsp數字處理部分，系統外環為速度環，速度環使轉速跟隨給定值變化，實現轉速穩態無靜差，對負載變化起抗擾作用，并能獲得較高的調速精度。
采用積分分離的pi調節。輸出限幅決定于電機允許的****電流：內環為電流環，電流環使電流跟隨電流給定的變化，保證起動時電機能獲得允許的****電流，能提高系統的動態性能，采用pi調節。速度調節器及電流調節器的功能都由dsp采用數字調節器來實現，這樣既省去了大部分模擬器件，又提高了系統可靠性。
4系統硬件設計
由于tms320lf2407內部集成了大量用于電機控制的外同電路，能夠使系統外圍電路結構相對簡單，控制系統硬件結構見圖3。
本系統由bldcm，主電路，端電壓檢測電路，電流采樣，過流檢測，母線電壓采樣，隔離電路，ipm故障檢測電路及tms320lf2407組成。
tms320lf2407帶16路內置采樣／保持的10位a／d轉換器，可實時地對電機的電壓及電流進行采樣。
本系統沒有速度檢測部分，利用dsp高速的運算能力，根據轉子位置信號設計了簡單的算法間接計算得到電機的速度，簡化了系統硬件結構，使系統更經濟、可靠。。tms320lf2407芯片內有12路pwm產生電路，這里使用eva模塊通過相應設置后輸出6路方波信號，經過隔離驅動電路控制相應功率開關管的通斷，實現對電動機的正確換相。
4。1主電路
主電路包括三相整流、濾波、逆變。三相交流電經過空氣開關和快速熔斷器，由二極管組成的三相橋式整流模塊整流后，變成直流脈動電壓。：為了減少直流脈動，在整流橋的輸出端接大電容進行濾波，使電壓的大小也基本保持不變。逆變電路采用典型的三相電壓源型逆變電路，逆變電路的主開關器件采用智能功率模塊。
4。2轉子位置檢測電路

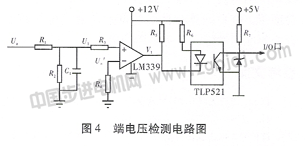

由于反電動勢是難以直接測取的物理量，檢測反電動勢過零信號實際上是通過檢測三相繞組端電壓間接獲得反電動勢過零信號，圖4為a相繞組端電壓檢測電路。
端電壓u經分壓濾波，過零檢測，光電隔離后送入dsp的l／0。由于逆變器采用pwm方式，端電壓波形也為pwm波，需經濾波之后可得到平滑的端電壓。為保證dsp的安全，輸入i／o口的電壓應在3 3 v以下，檢測信號需通過光電隔離再送入d1sp。
4。3保護電路
系統的保護電路包括過壓、過流及ipm故障保護。本系統選用的ipm是三菱公司的pm50rsal20(50 a／l 200 v)，該ipm不僅把功率開關器件和驅動電路集成在一起，而且還內藏過電壓，過電流和過熱等故障檢測電路及保護電路，一旦ipm出現故障，能自動封鎖輸出，但一段時間后ipm會自動恢復。所以需要在ipm發生故障時將故障檢測信號送到dsp，d卵采取相應措施，****封鎖ipm驅動信號。
采用這種雙重保護的設計，系統可靠性進一步提高。
電流的變化非�？�，本文沒計了過流檢測電路，采用硬件中斷的方式實現過流保護。母線電壓的變化相對較慢，硬件上只需母線電壓采樣電路，過壓保護在軟件設計中完成。
5系統軟件設計
整個軟件程序在cc軟件中采用dsp匯編語言編寫。整個軟件包括三部分：主程序、定時器t1下溢中斷模塊、ipm保護中斷和過流保護中斷模塊。
主程序完成系統的初始化，如中斷向量表、寄存器、i／0口、事件管理器、adc模塊的初始化等一初始化結束后進人無限循環等待中斷，主要是等待tl下溢中斷處理程序，這個中斷程序是本系統控制算法的核心部分。
t1斷服務程序包括電動機的起動、換向時刻的判斷(包括轉子位置信號的檢測、延時角的計算、相移的修正、濾波的實現)、電流采樣和汁算、電流調節器(電流反饋的選擇和pt算法)、速度調節器(速度計算及積分分離pi算法)，pwm占空比的改變，母線電壓過壓保護等，這一過程在一個采樣周期l00

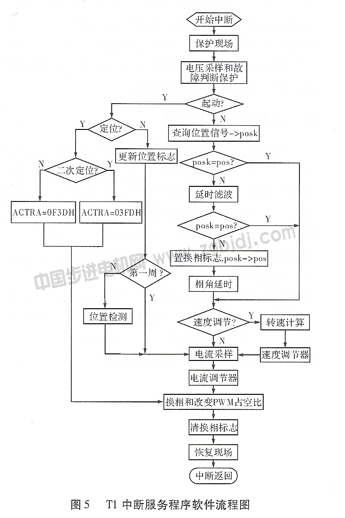

us內完成.t1中斷服務程序軟件流程圖如圖5所示。
本文簡化了系統硬件結構，根據上面敘述的電機起動方法，通過軟件程序?qū)崿F(xiàn)電機的軟起動。
為了濾除換向瞬間反電動勢出現的干擾，本文在軟件中采用延時濾波的方法來消除干擾。
本系統速度反饋無需借助任何測速電路或者速度傳感器，完全由軟件程序計算得到。本系統電機極對數為5，轉子每轉360°電角度捕獲單元有6個信號跳變，每轉一周捕獲單元就有30個信號跳變。
當測得反電動勢波形過零點后，再延遲30。電角度才是換相點，又由于端電壓檢測電
路中存在阻容濾波環節，導致了檢測信號相位的滯后，即換相延時角不再是30。電角度，而是經過了相位補償后的結果。
ipm保護中斷和過流保護巾斷使用同一個中斷源。當ipm出現故障時，ipm會自動關斷igbt并輸出故障信號給dsp芯片，使系統進入中斷；一旦系統過流也會使系統進人中斷。系統進入中斷會封鎖ipm的驅動信號，并置ipm故障標志或過流故障標志，便于******找到問題所在。
6實驗結果及結論
本系統所用無刷直流電機定子繞組采用三相y聯結，工作在兩兩通電六狀態下，轉子為5對極，功率為400w，電壓300v，額定電流2 a。本文根據以上的硬件電路以及軟件設計，進行了大量的實驗，實驗證明系統簡單、可靠。圖6為電機起動時相電流ia/ib的波形，圖7的電動機轉速穩定后用端電壓法檢測的轉子位置信號pa／pb的波形。圖6中縱坐標為電流值的定點數(qlo格式)，起動時電流****值ia=1936(q10)，電流的實際值ia=1936×10=1.89
通過利用tms320lf2407豐富的片內資源和高效的運算處理能力，且速度環電流環的pi控制，電機的起動，電動機速度反饋等都由軟件完成，使系統硬件結構簡單，極大地提高了系統的可靠性。實驗證明，該系統具有良好的調速性能，電機轉子位置檢測準確性好，具有實用價值。
