由式(2)可以看出，要保持轉矩’匣定，在轉速一定時，eAiA,eBiB.ecic之和必須恒定.假定電動機氣隙磁場分布為理想的梯形波，反電勢與磁感應強度分布一致，則要保持轉矩恒定，必須使電樞電流為理想方波且與反電勢同相位。目前主要是通過控制電樞電流來控制轉矩，根據式(1)可以得到無刷直流電動機控制電壓：
式中：△υs為前饋電壓補償項，△υs=Ken+△u；Kp和Ti分別為電流環的比例調節系數和積分時間常數；△u為功率管飽和管壓降；n是電動機轉速；Ke，為反電動勢常數。

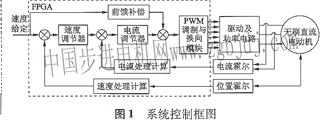

系統的控制框圖如圖1所示，系統數據的計算處理、控制算法以及調制換相都是在FPGA內部用數字硬件實現，外部只需簡單的硬件電路，從而使整個控制系統實現起來很簡單，具有很高的性價比。
2數字硬件方案設計
基于FPGA的數字伺服控制器硬件結構主要由Altera cvclone III EP3c55 cIDE開發平臺、信號檢澳調理電路及驅動電路等組成。其核心控制單元cIDE開發平臺結構包括：cvclone III EP3 c55 FPGA芯片、sDRAM、FLAsH、uART接口、usB Blaster下載接口、時鐘、配置電路及電源等：EP3c35芯片中集成了32位Nios II軟核處理器，軟核內集成了cPuTlMER定時器、片上RAM、JTAG調試口以及I／O等組件.

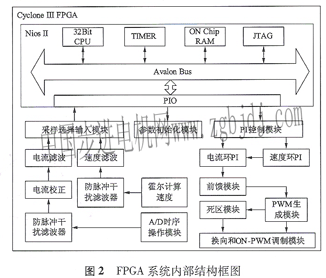

FPGA內部系統硬件框圖如圖2所示，Nios II軟核首先完成濾波模塊、校正模塊、Pl調節器等控制參數的初始化，F(xiàn)PcA通過I／O口把電流和霍爾傳感器信號采集進來，經過濾波校正處理后輸入到Ni。s II軟核，然后通過定時器周期把速度給定和反饋，以及電流反饋給PI控制模塊，通過速度環和電流環調節后再加上前饋補償部分經轉換系數得到占空比信號，占空比再經PwM牛成模塊轉換化為PwM信號，PwM信號經過霍爾換相和ON—PwM凋試后加上死區保護輸入到驅動電路。
該系統參數修改靈活，系統的控制運算都是由數字硬件完成，與軟件方式不同的是，軟件方式各個模塊是順序執行，而硬件模塊運行時序是由硬件同步時鐘控制，即各個模塊并行執行，因此運行速度快于軟件方式。
2 1數字硬件PI模塊
PID控制算法是一種簡單有效的控制算法，因其魯棒性好、可靠性高，而得到了廣泛的應用。本系統的電流和速度都是按PI控制策略進行調節的，式(4)為離散化的PI調節器迭代公式：
式中：ek為誤差輸入；Kp，為比例增益；Ki．為積分增益。Kp、Ki。的范圍由實際電動機的參數決定，其具體數值需經實驗來確定。

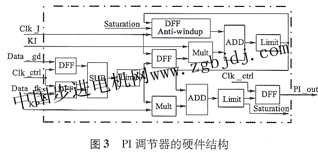

利用FPGA內部豐富的運算模塊和時序邏輯處理模塊很方便實現數寧硬件PI調節器，整個Pl算法在100ns內即可完成，其硬件結構如圖3所示，為了防止溢出，調節器設置了輸出飽和限制，另外對積分器采用單獨的時鐘，以便對積分器靈活控制。
不管是電流調節器還是速度調節器，如果參考指令值比較大，那么積分器就有可能建立起一個很大的誤差值，并且由于積分器的慣性作用這個誤差會一直保持較長的時間．從而會導致過大的超調。
因此在設計本系統H調節器時，應當在積分器的輸出超過限定值時立即關閉積分作用(稱之為Antiwindup){7-10}，當PI調節器輸出飽和限制器達到飽和值時，輸出飽和信號，DFF Anti—w-r-dup模塊檢測到飽和信號后，將停止積分作用而保持上一次的值，直到飽和信號消除后積分器才繼續積分，這樣該模塊就可以減少過度超調的影響，從而使系統快速進入穩態。
2 2一階數字Rc濾波器
電流采樣和速度采樣都采用了一階數字Rc濾波，設輸入xk=x(kt)，輸出yk=y(kt)，y為采樣間隔，k為整數。當t足夠小時，可得離散化的一階數字Rc濾波器方程{11}：
由上可見，已知濾波器的截止頻率很容易計算出a、6值，利用FPga內部的集成D觸發器和乘法器和加法器很容易實現數字濾波器設計，其結構如圖4所示。
2．3防脈沖干擾濾波器
在電動機控制應用中，經常會遇到尖脈沖干擾。信號在FPGA器件內部通過連線和邏輯單元時，都有一定的延時。延時的大小與連線的長短和邏輯單元的數目有關，同時還受器件的制造工藝、工作電壓、溫度等條件的影響。信號的高低電平轉換也需要一定的過渡時間。由于存在這兩方面因素，多路信號的電平值發生變化時，在信號變化的瞬間，組合邏輯的輸出有先后順序．并不是同時變化，往往會出現一些不正確的尖峰干擾信號。這些干擾往往只影響個別采樣點數據，受干擾的數據與其他采樣數據相比有明顯差異，而且是隨機發生的。如果采用算術平均值濾波法或是滑動平均值濾波法，則幅值較大的干擾將會被平均到計算結果中，因此平均值濾波法無法消除隨機脈沖干擾，同樣采用普通數字濾波器也只是減弱脈沖干擾的影響，而無法消除。
本系統設計—種基于“冒泡排序法”的防脈沖干擾濾波器，其硬件結構如圖5所示。
為加快數據的處理和控制的速度，滑動連續采集4個數，采用冒泡法排序，去掉****值和最小值，中間兩個值求平均。該濾波器不但能消除隨機脈沖干擾，而且對周期性的干擾也得到平滑作用，鑒于FPGA的強大時序邏輯處理能力，該模塊實現起來也很容易，運行速度快，整個濾波算法在一個時鐘周期內完成。圖6為采用防脈沖干擾濾波器的前后的相電流波形，從中可以看出該濾波器對隨機脈沖干擾起到良好的濾波效果。
2．4霍爾測速模塊
本系統采用霍爾狀態測速，為了提高霍爾測速

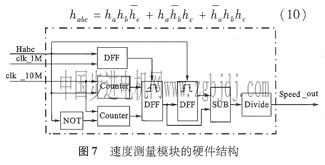

精度，本文通過F式對三相霍爾信號三倍頻，同時采用兩個計數器對霍爾的高低脈沖分別計數，對于兩對極的電動機，電動機轉一圈可計算出12次速度，如圖7所示，利用倍頻后的霍爾信號使能計數器對10 MHz的高頻信號計數，然后對前后兩次的計數值求差，在經過一個除法器即可算出速度值。該算法能分辨的****轉速與計數器的位數有關，計數器為32位時，可分辨的****轉速為O.01 r／min，本文使用的電動機額定轉速是12 000∥min，因此往高速時不存在精度問題。
2.5 0N—PwM調制模塊

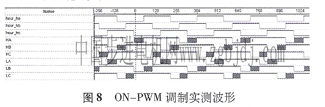

無刷直流電動機由于調制方式的不同，其轉矩脈動電有很大不同{6}。本系統采用ON—PwM調試方式，即在每個管子導通的120。，內前60。后面60。進行PwM調試，圖8為采用FPGA內部嵌入式邏輯分析儀signal Tap Analyzer實測的ON—PwM調試波形。
3實驗結果

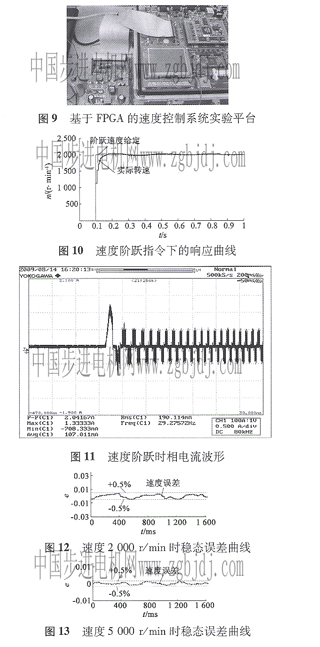

圖9給出了基于FPcA的速度伺服系統的實驗平臺。本系統使用的無刷直流電動機額定電壓27V，額定轉速為12 000 r/min，額定轉矩O.65 N·m，極對數為2，相電阻為0 4Ω，相電感12.521 15×10-5 H，圖10為轉速2 000 r／min階躍的響應曲線，圖11為速度階躍時用示波器實測的電流波形，可以看出速度動態響應在100ms以內，****超調量小于3％。圖12為速度為2000r/mln時的穩態誤差曲線，由圖12可見速度誤差控制在0.5％以內。圖13為轉速為5ooor/min協時的穩態誤差曲線，由圖13可見速度穩態誤差在0 15％以內。
4結 語
通過理論研究和分析，建立r基于FPcA的單芯片全數字無刷直流電動機伺服控制器。采用數字硬件完成了整個速度伺服系統的控制算法和數據采樣計算，并以軟核NiosII輔助完成數據參數調整，系統不但具有硬件結構簡單�？煽啃愿叩葍�(yōu)點，還兼顧軟件靈活性的特點。整個系統運行時鐘頻率可達到100MHz以上，控制周期達縮短到40 us{2}，速度穩態誤差控制在0．15％以內，實驗表明，基于FPGA的無刷直流電動機速度伺服系統的響應速度快，穩態誤差小，具有良好的動態和靜態性能。也為單芯片控制多臺電動機奠定了基礎。
