定義Lyapunov函數為
可得Lyapunov函數沿方程(5)解軌跡的導數為
從上面的推到過程可以看出，當不考慮干擾，式(7)中隱含不等式即V(x(t)，0) <0，根據Lyapunov穩定性定理，系統(5)是一致漸近穩定的，所以閉環系統(4)也是一致漸近穩定的。因為式(7)考慮了執行器失效的情況，所以閉環系統(4)也是魯棒可靠鎮定的。
其次，證明矩陣不等式(7)是保證閉環系統式(4)在零初始條件下具有日。范數的有界。
假設初態x(t)=0，并引進函數：
注意到由于故障閉環系統的魯棒穩定性保證了||z(t) ||：有界性和limx(t)=O，在零初始條件下，對任意w(o)∈L2[0，∞]，有以下不等式成立：
則存在狀態反饋控制器u(t一d(t)) =Kx(t一d(t))使得故障閉環系統(4)是魯棒H
∞可靠控制系統，且控制器增益為K= YX
-1。
證明用對角矩陣分別左乘和右乘式(6)，并利用Schur補引理可得到等價的線性矩陣不等式(10)，其中，X=P-1，y= KX，Q =xQx，S與X滿足S≤X，證畢。
4仿真算例
選取一個4自由度的結構模型作為研究對象，其振動模型的原始參數參考了文獻[4]。系統的振動方程由式(1)給出，系數矩陣為
綜上所述，給定正常數y>0，對于任意執行器失效情況L∈Ω，若存在對稱正定矩陣P，Q，S及矩陣K使得式(6)成立，則受干擾的故障閉環系統(4)是魯棒日�？煽靠刂葡到y(tǒng)，且控制器增益為k。至此，定理1得證。
不等式(6)不是線性矩陣不等式，為了便于數值計算，以下通過定理2將其轉化為線性矩陣不等式( LMI)。
定理2考慮具有時變輸入時滯的不確定系統(4)，給定正常數7>0，對于任意執行器失效情況￡tn，若存在對稱正定矩陣x，Q，S和矩陣Y，且滿足s -x≤0使得下面矩陣不等式成立：
w(t)為El Centro( NS，1940)地震波加速度x0(t)，峰值為0 34 g，采樣周期為0.02 s，選取振動最激烈的前10 s進行仿真。下面仿真中d均取0.1。
首先，考慮執行器任意失效情況下，對****輸入滯后Tmax與干擾抑制度y之間的關系進行了仿真研究。在取定不同的v值并結合定理2和LMI工具箱可以得到不同的****時滯值點，將其連成曲線，如圖1所示。
由于抑制度y值越小表示結構系統對地震波的抑制能力就越強，因此從圖中可以看出結構系統可容許的****輸入滯后值隨著對地震波抑制能力的增大而減小。該結果在工程選擇硬件設備時很具有指導意義，特別是片機的運算速度、傳感器反應時間和執行器的響應時間等。
然后，輸入滯后T取15 ms，7取0 5，且考慮執行器任意一個失效情況下通過對定理2進行求解得到控制器增益矩陣：

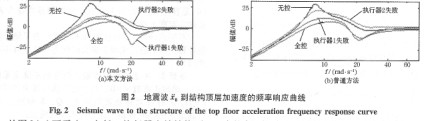

下面單獨檢驗系統的可靠性（無輸入滯后）。將所求代人式(4)，得到在執行器各種失效的情況下地震波加速度到結構頂層加速度的頻率響應曲線。在執行器失效及在普通（不考慮容錯的）控制器。作用下的頻率響應曲線，如圖2所示。
從圖2(a)可看出，在任一執行器失效結構頂層****加速度在不同頻率地震波作用下具有很好的增益抑制能力，說明該控制的可靠性較強。圖2(b)與圖2(a)比較，可明顯發現普通日。控制算法在有執行器失效時對地震的抑制能力較差，不具有容錯性能。本文控制器設計方法；將在涉及生命安全的實際振動工程應用中起到較大的改善作用。綜合驗證該系統在具有時變輸入滯后情況下且有執行器失效時是否仍可以滿足所需性能要求。利用S．muimk軟件搭建模塊，其中，控制輸入滯后取15 ms，控制律K不變，仿真得到結構頂層的控制效果，如圖3所示。
圖3中1為無控（即不加控制）、2為執行器失效、3為全控（執行器都正常）。曲線1與曲線3同時比較，位移反應平均抑制百分之60，加速度反應平均抑制百分之45，說明控制器在容許范圍內可存在輸入滯后且進一步說明該控制器有容錯能力。
5 結 語
本文針對結構振動控制中常見問題，如控制輸入滯后、執行器失效、控制器增益飽和，結合現代控制理論中的魯棒日。容錯控制算法提出一種控制器設計方法，并通過仿真實例驗證該方法具有較強
的應用性，電為土木結構的振動控制提供了一種安全可靠且較有工程實用意義的研究方法。另外，利 用本文所得到的輸入時滯與干擾抑制間的關系，在實際工程中選擇硬件時將起到很好的指導作用。
為進一步對結構振動系統的應用性研究，在滿足上述控制性能要求的基礎上，對結構系統對結構 參數攝動的魯棒性以及結構系統的非線性等問題進行了較深入的研究，有關內容將另文介紹。
