拼塊式和鉸鏈?zhǔn)綗o刷直流電動機
王崢1，2
(1上海交通大學，上海200030；2中國電子科技集團第二十一研究所，上海200233)
摘要：主要介紹兩種新型的無刷直流電動機電樞結構，即拼塊式和鉸鏈?zhǔn)诫姌�。分析了采用該電樞結構的條件，然后詳細介紹其電樞沖片、電樞鐵心和槽絕緣，并舉例介紹拼塊式無刷直流電動機電樞的嵌線和拼裝。最后通過對比說明，采用拼塊式和鉸鏈?zhǔn)诫姄附Y(jié)構能夠大大節約電樞鐵心成本，提高電機性能。
關鍵詞：拼塊式電樞；鉸鏈?zhǔn)诫姌�；無刷直流電動機
中圖分類號：TM33 文獻標識碼：A 文章編號：1004—7018(2010)05—0016—03
O引 言
中小型電機大多采用傳統的整圓式電樞沖片，即電樞沖片是整圓的，齒槽交錯、均勻連續地沿圓周分布。在電樞沖片加工過程中，勢必產生許多邊角廢料，影響硅鋼材料的利用率，增加制造成本。這種整圓式的電樞鐵心嵌線比較困難，槽滿率低，端部相對較長，不利于提高產品的性能和規模化生產。
本文分析研究了一種新型的電樞結構，即拼塊式和鉸鏈?zhǔn)诫姍C(jī)電樞。這種電樞結構可以提高原材料的利用率，降低成本，改善電機產品的性能。同時，也將為無刷直流電動機提供一種新穎、有效的結構形式，并將推動其產業化發展。
1采用拼塊式和鉸鏈?zhǔn)诫姌薪Y(jié)構的條件
首先，介紹四個概念。
(1)分?jǐn)?shù)槽繞組。分?jǐn)?shù)槽繞組就是每極每相槽數為分?jǐn)?shù)，即：
式中：q為每極每相槽數；z為定子或轉子槽數；p為極對數；m為繞組相數。
(2)極距。一個磁極在圓周方向所跨過的距離，通常以槽數來表示。即：
式中：t為極距。
(3)繞組節距。一個電樞元件在圓周方向所跨過的槽數，用y來表示。當y=r時，稱為全距繞組；當y或y>r時，稱為短距或長距繞組。通常，為了消除或減小電樞繞組磁勢諧波，采用短距或長距繞組。
(4)短距系數或長距系數。公式如下：
為了保證繞組基波磁勢不會被消弱太多，繞組的短距系數或長距系數不宜太小，也就是繞組節距盡量接近極距。
當極距t接近于1時，通常繞組節距取1，該繞組稱為集中式繞組。
表1列出了微型無刷直流電動機經常采用的極槽配合以及相關參數(假設m=3)�？梢钥闯�，   如果采用表2中的極槽配合和繞組節距，Kp1會很小，電機性能會過分消弱。
2拼塊式和鉸鏈?zhǔn)綗o刷直流電動機電樞特點
2．1拼塊式和鉸鏈?zhǔn)綗o刷直流電動機電樞沖片
拼塊式電樞沖片具有較明顯的結構特征，就是將傳統的整圓的電樞沖分成z(槽數)單元，z個單元是分離的。圖1為傳統式電樞沖片，圖2為拼塊式電樞沖片。
鉸鏈?zhǔn)诫姌袥_片是在拼塊式電樞沖片基礎上發展而來，連續沖制，并使z個單元相互銜接地排列成一條直線，更利于規�；a(chǎn)。圖3為鉸鏈?zhǔn)诫姌袥_片。
單個拼塊式電樞沖片的面積是整個電樞沖片的1／z，可以利用帶狀材料沖制，減少邊角廢料。而且，可以通過合理安排沖制工藝，進一步減少邊角料的浪費。
拼塊式和鉸鏈?zhǔn)诫姌袥_片上有三個隼峁，片與片之間可以通過隼峁相扣，所以電樞鐵心疊裝不需要黏結劑，并且可以在沖片沖制過程中自動完成。對于大機座號的電機，可以在
電樞外圓接縫處增加激光點焊，防止散片，提高可靠性。圖4為單個拼塊式電樞鐵心，圖5為鉸鏈?zhǔn)诫姌需F心。
2.2拼塊式和鉸鏈?zhǔn)诫姌胁劢^緣
傳統的電樞槽絕緣材料大多為聚酯薄膜、聚四氟乙烯薄膜和聚酰亞胺等薄膜材料，這些薄膜材料墊在鐵心槽中容易滑動，所以通常采用人工嵌線。拼塊式或鉸鏈?zhǔn)诫姌械牟郾灰环譃槎�，薄膜材料很難定位，不僅不利于人工或機器嵌線，還會降低生產效率，所以薄膜材料不宜作為鉸鏈?zhǔn)诫姌械牟劢^緣。通常采用一種新型結構的槽絕緣材料，即聚對苯二甲酸丁二醇酯(PBT)，PBT可以在140℃下長期工作，而玻璃纖維PBT的耐熱程度可達200℃。采用注塑成型，使之與電樞鐵心緊密貼合。這種槽絕緣既具有足夠的機械和絕緣強度，平整，厚度適中，又易于嵌線，節省槽空間。圖6為該槽絕緣的結構圖，可直接從兩端將鐵心套著，使電樞線圈與鐵心完全隔離，起到很好的機械與電氣保護作用。
2.3拼塊式和鉸鏈?zhǔn)诫姌械那毒�與拼裝
將繞制好的線圈安放到槽中或?qū)?dǎo)線直接繞在電樞槽中即為嵌線，這是整個電機電樞制造中的一個重要工序，也是工作量較大的一道工序。嵌線工藝的好壞不僅直接關系到是否能夠?qū)嵤╇姌欣@組的設計方案，而且會影響電樞繞組的槽利用率和整個絕緣系統的可靠性。拼塊式和鉸鏈?zhǔn)诫姌薪Y(jié)構，由于采用集中繞組和特殊的槽絕緣，繞組安放和固定相對比較簡單，可以進行機器嵌線。
拼塊式電樞嵌線時先逐個將電磁線直接繞制在電樞鐵心的齒部；然后通過專門的拼裝工具將繞制好的電樞鐵心拼裝起來，并壓入機殼內，或者直接插入機殼內；最后按照繞組接線圖接線。鉸鏈?zhǔn)诫姌星毒�時則連續地將電磁線直接繞制在電樞鐵心的齒部；然后利用鐵心的凹凸結構直接將繞制好的電樞鐵心拼裝成圓，并壓入機殼內；最后按照繞組接線圖接線，或者將線頭焊接在PcB電路板上。
下面以12槽10極無刷直流電動機為例進行研究，電機繞組星形向量圖如圖7所示。繞組相帶分布如表3所示。
根據表3，在采用拼塊式電樞嵌線時，可以將兩個電樞鐵心連續繞制，提高繞制效率，減少接線頭。根據表3，要求相鄰的兩個鐵心，一個正繞，一個反繞再拼接而成，并且正反繞向要與鐵心的凹凸記號槽相對應。

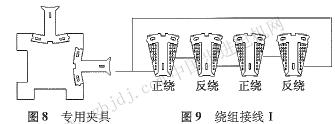

實際嵌線時采用專用夾具，如圖8所示。將兩個鐵心為一組，裝入繞線夾具，繞線夾具槽口割制了與鐵心相對應的凹凸記號槽，以保證兩鐵心的位置不會弄錯。繞線夾具的方槽與繞線機相連，繞線時繞線機的主軸帶動夾具回轉繞線，繞制好一個鐵心后，換一個方向繞制另一個鐵心。
繞制時，要求嵌入槽中的電磁線和線圈端部都應排列整齊，無嚴重交叉，以防止槽滿率降低或破壞電磁線漆膜。
繞制好的電樞鐵心按照電樞接線圖要求接線，同一相的繞組首尾相連或舀酋沖目連，注意極性，如圖9所示．
最后，將繞制好的鐵心放在專用的拼裝夾具中將鐵心整成一體，如圖10所示，并壓入機殼。
3拼塊式和鉸鏈?zhǔn)诫姌薪Y(jié)構的優點
現有一種無刷直流電動機，其主要技術指標如下：額定電壓為300 V，額定功率為750 w，額定轉速為3000 r／min，定子外徑為Φ86mm，鐵心長度為66mm。
設計方案采取12槽／10極，則q=O 4，r=l 2，可取y=1，采用集中繞組。
拼塊式和鉸鏈?zhǔn)綗o刷直流電動機相對于傳統式無刷直流電動機有以下幾個優點：
3．1節約原材料
定子沖片尺寸如表4所示。
拼塊式和鉸鏈?zhǔn)诫姌袥_片可以采用帶狀材料沖制，而傳統式電樞沖片多采用方料沖制，且可以按圖ll兩種方式?jīng)_制。
傳統式與拼塊式、鉸鏈?zhǔn)诫姌袥_片的材料成本對比如表5所示。
由表5可以看出，對單個沖片而言，拼塊式和鉸鏈?zhǔn)浇Y(jié)構所需要的材料僅是傳統式結構的77．2％左右，改善工藝后甚至可以減少至55 9％。所以，對于一定長度的電樞鐵心，拼塊式和鉸鏈?zhǔn)诫姌需F心成本****可以減少至傳統式電樞鐵心的56％左右，節約成本是相當可觀的。
3．2降低齒槽轉矩
拼塊式和鉸鏈?zhǔn)诫姌星毒�工藝不同于傳統式電樞，它是直接將電磁線圈直接繞在電樞齒部，不需要考慮電樞鐵心的槽口寬度，故可以設計成為閉口槽。閉口槽對于降低齒槽轉矩，改善轉矩波動會起到不可忽視的作用。當取不同的槽口寬bs0時，利用Anson軟件仿真得到的齒槽轉矩，如圖12所示。  3．3槽滿率高、效率高

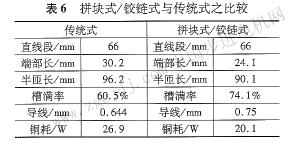

拼塊式和鉸鏈?zhǔn)诫姌欣@組直接機繞在電樞齒部，繞組排列整齊、端部長度小、槽滿率高。端部長度小，可以減小單個繞組的半匝長，降低銅耗，提高電機效率。具體對比如表6所示。
|
