永磁同步電機逆變器驅動中死區實現新方法
韓鋒，馬瑞卿，孫銀川，王穆移
（西北工業大學自動化學院，西安710072）

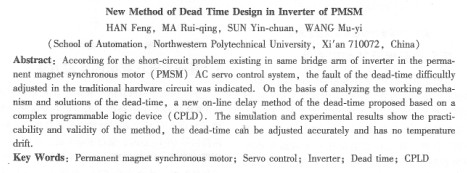

摘要：針對永磁同步電機交流伺服控制系統中逆變器同一橋臂上下功率管存在的直通問題，就傳統“死區”硬件設置電路中死區時間難于調整的缺點，在分析死區工作機理及其解決方法的基礎上，提出了一種基于復雜可編程邏輯器件( CPLD)來實現死區時間在線調節的新方法，仿真和試驗表明，該方法簡單有效，死區時間調節準確，無溫漂。
關鍵詞：永磁同步電機；伺服控制；逆變器；死區；CPLD
中圖分類號：TM351；TM341；TP73 文獻標志碼：A 文章編號：1001-6848(2010)0?-0095-03
1 PMSM驅動三相逆變橋直通的原因
圖l為三相PMSM的電壓型逆變器拓撲結構圖。圖中Vl~ V6為六個功率開關管，A、B、C為永磁同步電機三相星形繞組，通過PWM脈寬調制技術實現功率管的控制，進而驅動PMSM的運行。功率管常用ICBT，但IGBT的耐過壓能力和耐過流自己力較差，一旦出現直通短路就會造成****性損壞，因此，其驅動和保護就成為逆變器能否可靠工作的基礎和關鍵。一般IGBT有嚴格的安全工作區(SOA)，其承受過電流的時間僅為幾個微秒，耐過流的余量很小，因此必須考慮直通短路問題。
一般逆變器產生過流或短路的原因有ICBT損壞、內置快速恢復二極管損壞、控制與驅動電路故障、干擾等引起的誤動作，以及輸出線接錯、輸出對地短路、電機絕緣擊穿、逆變器橋臂直通等形成的短路。其中逆變器同一橋臂直通短路故障最應關注，同一橋臂上下功率管在任一時刻都不能存在同時導通的可能性，始終要處于開關互逆狀態否則就會發生橋臂直通現象，導致功率器件的損壞。
圖2為逆變器同一橋臂上下功率管Ql、Q2的理想控制波形。由于實際應用中IGBT功率管的關斷和開啟都存在一定的時間延遲，即開通時間和關斷時間其中，開通時間為開通延遲時間和電流上升時間之和，關斷時間為關斷延遲時間和電流下降時間之和。
考慮到功率管開通和關斷延遲時間，則橋臂上下功率管中的電流波形如圖2中I1、I2所示，比較I1和I2可知，在Tl時間段，同一橋臂上下兩個功率管，一個未完全關閉時另一個就已經開啟，則橋臂上下功率管在Tl時間內就會發生直通短路，雖然在一個PWM周期內同時導通的時間Tl非常短，但在功率管中會產生很大的電流，如果電流超出功率管的SOA，就會導致功率管燒毀；如果逆變器負載小，電流未超出SOA，又會使功率管發熱產生熱損壞。所以在大功率系統中需要對IGBT功率管進行過流和過熱保護，但最主要的就是橋臂上下管設置“死區”時間以避免這種情況發生。
2死區的原理及其實現方法
一般在電壓型PWM逆變器中，為了避免同一橋臂上下功率的直通，可以采用兩種方法：即調整開關管或者調整SPWM控制信號。
第一種方法主要是調整開關管的閉合時間，使得開關管的斷開比閉合快。
第二種方法是在上下兩路互補的PWM控制信號中增加“死區”，使直流母線正側功率管閉合與負側功率管斷開之間有一定的延時，這樣就可以避免同時導通，實踐證明第二種方法簡單方便。
圖3是加入死區后的控制信號和電流波形，控制信號QDI與Qm,在上升沿與下降沿之間都注入了一定的“死區”時間TO，這樣同一橋臂的上下功率管是在一個完全關閉以后另一個才會導通，同一橋臂的上下功率管電流沒有相交的地方，從而不會出現壹通現象，可見死區控翩為避免功率逆變器的直通提供了有效的控制方式。
“死區”可以采用硬件RC延遲電路來產生，如圖4所示。輸入的方波信號IN通過兩個反相器與RC延遲電路以后，輸出的方波信號OUT的上升沿和下降沿相對信號IN都會有一定的延遲，延遲時間可由電阻和電容的值來決定(T= RC)，一般固定電容改變電阻比較容易調試。但是，該方法延遲時間不易修改，而且很難得到準確的延時，因此，該方法在實際應用中有諸多不便。
針對傳統RC延遲電路的缺點，本文涉及出即保留了硬件電路的快速性和可靠性，又克服了其參數不容易發生缺點的延時方法，即利用可編程器件（CPLD），通過軟件編程產生“死區”。CPLD是陳列型高密度PLD器件，其內部其內部程序易于修改，“死區”設置準確.
3基于CPLD死區的實現方法
圖5為基于CPLD的“死區”實現原理框圖，將PWM信號發生電路產生的一定占空比的PWM波()送人CPLD，經過處理生成擁有死區時間的兩路信號QD1、QD2，通過驅動電路，控制上、下橋臂功率管、他的通斷，由于控制信號、都注入了死區時間，從而避免了同一橋臂上下功率管的直通，實現了死區保護。
CPLD內部死區的實現原理圖如圖6所示。PWM波通過邏輯處理生成一路與PWM波信號(Q)嚴格互補的信號QD，由于CPLD外部采用高精度有源晶振（30MHz)，通過分頻作為死區計數器的時鐘信號，再根據上位機計算機(或DSP)或者CPLD內部設定的死區時間控制字(CNT)，在CPLD內部分別對Q和QD注入死區時間，變成兩路驅動信號QD1和QD2，這樣只要改變死區時間控制字即可控制死區大小。
死區時間的注入是按照圖7所示的方式來實現的，Q、QD是經過邏輯處理后嚴格互補的PWM波，根據上位機（或DSP）傳輸的死區時間控制字CNT，對兩個信號進行上升沿處理，使得其上升沿分別延時Tl、T2后再輸出，下降沿不做任何處理，延時時間Tl、T2可以由控制字CNT決定或者內部設定固定延時，這樣同一橋臂上下功率管的控制信號上升沿和下降沿分別就有Tl、r2的死區時間，由于開通時間ton和關斷時間toff不同，一般情況下死區時間取較大的值，且取r1 =r2=r。通過注入死區后，QD1的脈寬等于9的脈寬減去死區時間，即bl -7；QD2的脈寬等于QD的脈寬減去死區時間。工程應用中，死區一般留有0 5倍的裕量。
4 Quartusll仿真和試驗
由于本系統相對比較復雜，采用全方位硬件描述語言( VHDL)在Quatrusll軟件平臺上進行仿真，該語言采用類似****語言的語句格式，完成對硬件行為的描述，具備更強的模塊化能力，擁有更好的可讀性和移植性，非常有利于工程設計和開發。圖8為基于上述原理的Quatrusll仿真波形：
在圖8中，clk為外部高精度有源晶振的時鐘信號，rst為復位信號（低有效），PPWMK為PWM波，ZGA、ZGB為注入死區后的PWM波，死區時間為9ns，仿真波形和理淪分析吻合，驗證了該方法的可行性。圖9和圖10分別為3.2和1.3死區時間試驗波形。
5結論
本文在分析PMSM的伺服控制系統逆變器直通產生的原因及其硬件解決方法的基礎上，提出了一種基于CPLD的“死區”產生耘方法，“死區”大小可通過上位計算機（或DSP）在線調節，仿真和試驗驗證表明，該方法實現簡單有效，死區時間可控，準確、無溫漂，具有工程實際意義。
|
