無刷直流電動機的運行特性
為簡單起見，以表面式永磁體轉子結構的兩相導通三相星形六狀態的無刷直流電動機為例進行分析，并進行如下假定：
(1)氣隙磁密在空間呈梯形波(或近似方波)分布。
（2）三相繞組對稱，其對應的電路單元也完全一致。
（3）忽略電樞齒槽效應、電樞反應和換向過程等的影響。
對于表面式永磁體轉子結構[見圖6 2(a)或圖6—8(a)]轉子各方向磁路的磁阻基本上不隨轉子位置的變化而變化，所以定子相繞組的自感L和互感M均為常數。這樣，定字三相繞組的電壓平衡方程為
式中：p為微分算子，p—d／di ua ub uc 為定子相繞組電壓；ia ib ic 為定子相繞組電流；ea eb ec 為定子相繞組感應電動勢。
當三相繞組為Y連接且沒有中線時，有

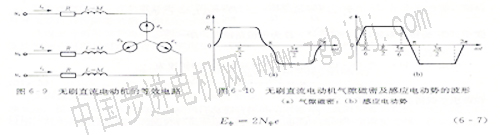

根據式(6 5)，可以得到如圖6—9所示的無刷直流電動機的等效電路。
無刷直流電動機氣隙磁密的波形如圖6 10(a)所示。當轉子旋轉速度為恒值時．定子每相繞組感應電動勢的波形應該與氣隙磁密波形一致，為簡化分析．可將它近似為梯形波，如圖6 10(b)所示。為了減小轉矩脈動，感應電動勢波形的平頂寬度應大于120。電角度，通常就把各相繞組的感應電動勢看成是平頂寬度為120。電角度的梯形波，并且各相感應電動
單根導體在氣隙磁場中的感應電動勢為
式中：la為電樞導體的有效長度；μ為導體的線速度，。一等茅一等手；D為電樞內徑；p為電機極對數；τ為極距
設電樞繞組每相串聯匝數為Nφ，每相繞組的感應電動勢為
梯形波氣隙磁密的每極磁通為
式中：“ai為計算極弧系數。
計算極弧系數a．是為了便于磁路的計算而引入的系數．定義為計算極弧寬度與極距的
比值(或氣隙磁密平均值與****值的比值)。
比較式(6—6)與式(6 8)，可得
把式(6 9)代人式(6—7)，可得
從直流端看，任何時刻兩相導通三相星形六狀態的無刷直流電動機的感應電動勢E都
是兩相繞組感應電動勢的串聯．所以有
式中：ce為電動勢系數，
2．電樞電流
不考慮開關器件動作的過渡過程，并忽略電樞繞組的電感，無刷直流電動機的電壓平衡
方程式可以簡化為
式中：U為直流電源電壓；△U，為開關器件的管壓降；J。為每相電樞繞組電流；R。為每相
電樞繞組電阻。
由式（6-12）得
3．電磁轉矩
無刷直流電動機的電磁功率為
根據電動機電磁功率與電磁轉矩的基本關系，無刷直流電動機的電磁轉矩為
4．電機轉速
由式(6-11、式(6-12)，可得無刷直流電動機的轉速為
在理想空載情況下，電機轉速為
由以上推導過程可以看出．無刷直流電動機的基本公式與普通直流電動機是相似的，因此可以預計無刷盲流申動機具有和普通直流電動機一樣優良的運行特性。
三、運行特性
1．機械特性
由式(6-16)和式(6-15)，可以得到無刷直流電動機的機械特性方程，即

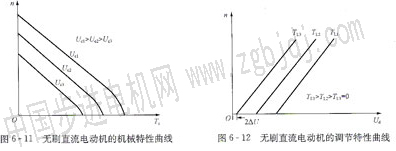

相應的特性曲線如圖6 11所示。可見，無刷直流電動機的機械特性為一直線，隨著直
流電源電壓的增加，機械特性向上平移，而直線斜率β保持不變。
需要注意的是，開關器件的管壓降△U不是恒定不變的。當轉矩較大、轉速較低時，流
過電樞繞組和開關器件的電流很大，這時管壓降△U會增大，使實際加在電樞繞組上的電壓
減小。因而圖6—1 1所示的無刷直流電動機的機械特性曲線會偏離直線，稍微向下彎曲。
2．調節特性
根據式(6—18)．并利用Te=TL的關系，可以得到無刷直流電動機的調節特眭方程，即
相應的無刷直流電動機的調節特性曲線如圖6-12所示。可見，無刷直流電動機的調節
特性也為一直線。隨著負載轉矩TL的增加，機械特性向右平移．而直線斜率a保持不變。
需要注意的是．在負載轉矩TL為零的時候，電動機的始動電壓U0也并非為零，而應是開關器件管壓降的兩倍．即U0=2ΔU。
從以上分析可以看出，無刷直流電動機的兩個主要運行特性——機械特性和調節特性都是線性的．可以通過調節直流電源電壓實現無級調速，調速控制性能優異。
|
