直線電動機是一種做直線運動的電機，早在18世紀就有人提出用直線電機驅動織布機的梭子，也有人想用它作為列車的動力．但只是停留在試驗論證階段。直到19世紀50年代，隨著新型控制元件的出現，直線電機的研究和應用才得到逐步發展。特別是最近二十多年來．直線電機廣泛應用于工件傳送、開關閥門、開閉窗簾及門戶、平面繪圖儀、筆式記錄儀、磁分離器、磁浮列車等方面。
與旋轉電機相比，直線電機主要有以下優點：
(1)由于不需要中間傳動機構，整個系統得到簡化．精度提高，振動和噪聲減小。
(2)由于不存在中間傳動機構的慣量和阻力矩的影響．電機加速和減速的時問短，可實現快速起動和正反向運行。
(3)普通旋轉電機由于受到離心力的作用，其圓周速度有所限制．而直線電機運行時，其部件不受離心力的影響，因而它的直線速度可以不受限制。
(4)由于散熱面積大，容易冷卻．直線電機可以承受較高的電磁負荷，容量定額較高。
(5)由于直線電機結構筒單，且它的初級鐵心在嵌線后可以用環氧樹脂密封成一個整體，因此可以在一些特殊場合中應用，例如可在潮濕環境甚至水中使用。

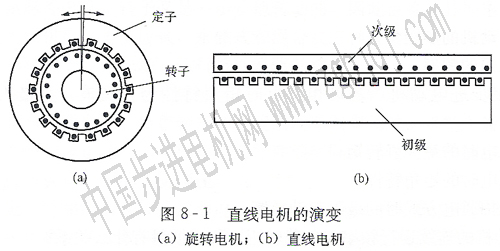

直線電機是由旋轉電機演變而來的，如圖8-1所示。
原則上各種型式的旋轉電機．如感應電機、直流電機、同步電機、步進電機等均可演化成相應的直線電機。下面主要以國內外應用較多的直線感應電動機為例介紹直線電機的基本結構和工作原理。
|
