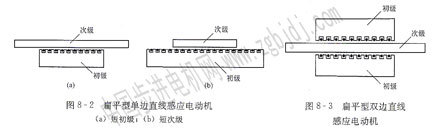

事實上，還有一種特殊結構的直線感應電動機，稱為弧型直線感應電動機，如圖8—5所示，
它相當于把實心轉子感應電動機的定子切除掉一部分。其轉子做旋轉運動而不是直線運動，但它的工作原理與直線感應電動機相同．所以把它歸到直線電機之列。
二、工作原理
直線電機是由旋轉電機演變而來的．所以當初級的多相繞組-|扣通人多相刺稱電流后·也會產生一個氣隙磁場，這個磁場的磁通密度波是直線移動的．故稱為行波磁場．圖8 6所示為直線感應電動機的原理圖。
顯然．行波的移動速度與旋轉磁場在定予內圓表面上的線速度是相同的．稱為同步速度μ1．即
在行波磁場切割下．次級中的導條將產生感應電動勢和電流．導條中的電流和氣隙磁場相互作用一產生切同電磁力(圖8-6中只畫出了一根導條)。如果初級是固定不動的，耶么次級就沿著行波磁場行進的方向做直線運動。若次級移動的速度用。表示，則滑差率為
次級移動速度為
式(8 3)表明．直線感應電動機的速度與電源頻率及電機極距成正比，因此改變電源頻率或電機極距都可改變電動機的速度。
與旋轉電機一樣，改變直線感應電動機初級繞組的通電次序．便可以改變電動機運動的方向．這樣就可使直線電機做往復直線運動。在實際應用中．也可以將次級固定不動，而讓初級運動。因此．通常又把靜止的一方稱為定子．而運動的一方稱為動子：
由上可見，直線感應電動機與旋轉感應電動機在工阼原理上并無本質區別．只是所得到的機械運動方式不同而已。但是兩者在電磁性能上卻存在很大的差劇，主要表現在以下三個方面：
(1)旋轉感應電動機定子三相繞組是對稱的．因而若所施加的三相電壓對稱．則三相電流就是對稱的。但直線感應電動機的初級三相繞組在空問位置上是不對稱的．位于邊緣的線圈與位于中問的線圈相比．其電感值相差很大．也就是說：相電抗是不相等的。因此，即使三相電壓對稱．三相繞組電流也不對稱。
(2)旋轉感應電動機定、轉子之問的氣隙是圓形的，無頭無尾，連續不斷．不存在始端和終端。但直線感應電動機初、次級之間的氣隙存在著始端和終端。當次級的一端進入或退出氣隙時．都會在次級導體中感應附加電流．這就是所謂的”邊緣效應”。由于邊緣效應的影響，直線感應電動機與旋轉感應電動機在運行特性上有較大的不同。
(3)由于直線感應電動機初、次級之問在直線方向上要延續一定的長度，且法向電磁力往往不均勻，因此在機械結構上一般將初、次級之間的氣隙做得較長．這樣．其功率因數比旋轉感應電動機還要低。
直線感應電動機的運行特性，可根據計及邊緣效應的等效電路來計算和分析，但其推導過程涉及電磁場理論．計算過程較為復雜．此處不詳細討論。有興趣的讀者可參閱相關書籍。
