直線電動機由于特殊的結構和運動方式，其應用范圍相當廣泛，既可作為控制系統的執行元件，也可以用于較大功率的電力拖動自動控制系統·下面列舉若干實際應用的例子。
1．作為直線運動的執行元件

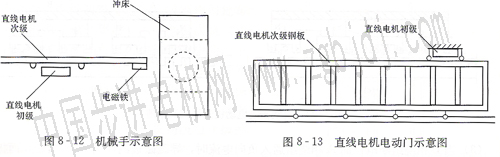

(1)機械手。圖8-12所示為電機制造中傳遞硅鋼片沖片的機械手示意圖。直線感應電動機的次級端頭裝有電磁鐵，沖片沖好后，直線電機通電，電磁鐵隨同次級進入沖床，電磁鐵通電把沖好的沖片吸上后，直線電機反向通電，把沖片從沖床內帶出，電磁鐵斷電，沖片靠白重落下，集聚在預置的框內。
(2)電動門。圖8-13所示為一扇直線電機電動門示意圖。直線感應電動機的次級鋼板作為電動門的構件，初級通電后，次級鋼板中感應產生電流·并產生推力，驅動電動門做直線運動。
2.用于機械加工產品

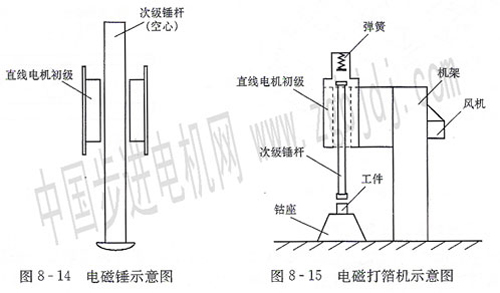

（1）電磁錘。圖8 14所示為用于機械加工的電磁錘示意圖，電磁錘的錘桿用兩根角鋼焊接成空心的鋼桿，在其兩側各裝一個直線感應電動機的初級。初級通電，錘桿上升，初級斷電．錘桿自由落下打擊工件。
(2)電磁打箔機。圖8-15所示為電磁打箔機示意圖．電磁打箔機采用圓筒型直線感應電動機作為動力源。初級通電后·錘桿向上運動，當錘桿上升到一定高度時斷電．由于慣性的作用,錘桿繼續上升,撞擊頂部的彈簧．然后依靠彈簧的儲能和錘桿、錘頭的重力勢能打擊工件。電動機間歇通電，錘桿即能做上下往復運動。工件為韌性較大的紙包，其中包有金箔。在錘頭頻繁的鍛打下．金箔可被打制成很薄的箔片，其厚度可達O．2μm。
3.用于自動化儀表

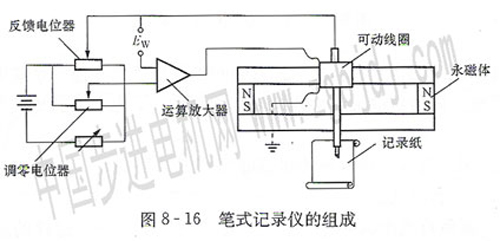

(1)筆式記錄儀。筆式記錄儀主要由動圈型永磁直線直流電動機、運算放大器和平衡電橋組成，如圖8一16所示。電橋平衡時，沒有電壓輸出，這時直線電動機所帶的記錄筆處在儀表的指零位置。當外來信號Ew不等于零時．電橋失去平衡，運算放大器產生一定的輸出電壓，推動直線電動機的可動線圈做直線運動，從而帶動記錄筆在記錄紙上把信號記錄下來.同時，直線電動機還帶動反饋電位器滑動，使電橋重新趨向平衡。

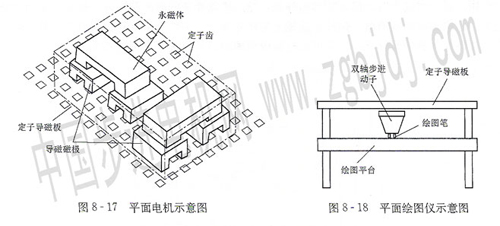

(2)平面電機與平面繪圖儀。由雙軸組合的直線步進電動機可以構成平面式步進電動機。圖8 -17所示平面電機示意圖，它是將兩臺直線步進電動機組合在一起，其中一臺電動機產生x軸方向的運動，另一臺電動機產生y軸方向的運動。這樣，平面式步進電動機不需要任何機械轉換裝置，就能夠直接產生平面形式的運動。由于直線步進電動機的特殊結構和工作原理，使得兩臺直線步進電動機的組合變得十分簡便。實際上，采用三臺直線步進電動機還可以做成三軸向的三維電動機。
這種平面電機結構簡單，特點突出．性能優良，目前已廣泛應用于數控機床和自動繪圖等領域。圖8一18所示為基于雙軸直線步進電動機的平面繪圖儀示意圖，兩個電動機的初級相互垂直，次級臺板上開有相互垂直的齒槽，電動機利用氣墊形成初、次級之間的氣隙，在計算機的控制下帶動繪圖筆運動，實現繪圖功能。
4．用于長距離的直線傳輸裝置

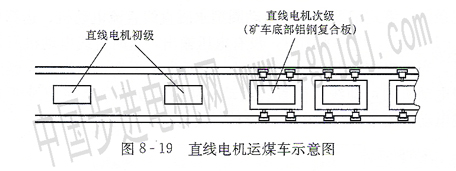

(1)運煤車。圖8 19所示為直線電機運煤車示意圖。礦井運煤軌道一般很長，每隔一段距離，在軌道中問安置一臺直線感應電動機的初級。一列運煤車由若干礦車組成。每臺礦車的底部裝有鋁鋼復合次級。直線電機的初級依次通電，便可把運煤車向前推進。
(2)新型電梯。圖8—10所示的永磁式直線同步電動機礦井提升系統同樣可以應用于電梯這種垂直運輸系統。同傳統的繩索電梯和液壓電梯相比，基于直線電機的新型電梯具有如下優點：
1)節約場地。因?yàn)橹本�電機電梯的軌道即是直線電機的定子，沒有必要專門鋪設垂直軌道，具有增加有效面積的優點。
2)節省電力。新型直線電機電梯的****速度可達1．75m／s．這樣的速度．繩索電梯的曳引機必須采用齒輪減速器變速，電梯升降系統的傳動效率會明顯降低。而直線電機因其是非接觸的驅動機構，所以沒有傳動效率降低的情況。和液壓電梯相比，電力消耗的差別更大，它比液壓電梯可節約60％以上的能量。
3)可靠性高。繩索電梯的曳引機由齒輪減速器、旋轉電機曳引輪、防振機構等組成，液壓電梯的動力部分是由旋轉電機、液壓油泵控制閥、油箱和油冷卻器組成，都比較復雜。而直線電機電梯的驅動機構十分簡單，而且由于自動保持一定的氣隙，沒有零件的摩擦，因年德國采用直線同步電動機驅動高速列車，車速達到335．5公里／小時，線路長31．4公里。日本于1985年進行了高速列車載人試驗運行，車速達408公里／小時，并于20世紀90年代初把直線電機成功應用于地鐵運輸，車速為40公里／小時。美國也在1999年修建了一條時速達500公里的高速磁懸浮試驗線路。我國也已組織人力開展這方面的研究和應用工作。
圖8-20所示為直線感應電動機高速磁懸浮列車模型。直線感應電動機的初級繞組裝在車廂底部，次級反應軌由鋁鋼復合板制成，固定在路基上。反應軌下面還裝有電磁鐵，電磁鐵從側面與車廂連接在…起，依靠電磁鐵的吸力使車廂上浮．這樣車廂與路軌之間沒有機械接觸，消除了一般列車車輪與
路軌之間的摩擦阻力及損耗，提高了列車的運行效率。這是一種常導吸浮型高速列車。
圖8—21所示為直線同步電動機高速磁懸浮列車模型。直線同步電動機電樞繞組埋在路基中間．勵磁繞組采用超導線圈，安裝在車廂底部。由于超導線圈能提供極強的磁場，因此這種電機不需要鐵心。車廂底部?jī)蓚?cè)還裝有供磁懸浮用的超導磁浮線圈，在其下方的地基中鋪有導電鋁板，磁浮線圈產生的磁場在鋁板中感生電流，它們相互作用產生推斥力，使列車懸浮。這是一種超導斥浮型高速列車。
上述兩種方案各有利弊。超導斥浮型直線同步電動機初、次級之間的氣隙可以設計得比較大，易于控制．但由于采用超導，且全程都必須設置電樞繞組，因此總體成本高；常導吸浮型直線感應電動機的氣隙不能做得過大，否則電動機的效率和功率因數都偏低，所以它對控制系統的要求較高，但成本要低不少。因此，目前各國普遍傾向于發展常導吸浮型高速列車。
直線電動機是一種做直線運動的電機，作為小功率控制電機使用時，可以將輸入的電壓信號直接轉換成輸出的直線位移。直線電機是在旋轉電機的基礎上演變而來的，因此其工作原理與旋轉電機相似，而結構可以根據需要制成扁平型、圓筒型或弧型等。本章主要對具有代表性的直線感應電動機、直線直流電動機、直線同步電動機、直線步進電動機的基本結構、工作原理和應用領域進行了介紹。
直線電動機由于不需要中間傳動機構．整個系統得到簡化，精度提高，振動和噪音減��；電機加速和減速的時間短，可實現快速起動和正反向運行；其部件不受離心力的影響·因而它的直線速度可以不受限制；可以承受較高的電磁負荷，容量定額較高；可以在一些特殊場合中應用。
直線電動機由于運動方式的特殊性，其應用范圍相當廣泛，既可作為控制系統的執行元件使用，也可以作為較大功率直線負載的驅動源。本章列舉了直線電動機多方面的應用情況，其中引人注目的是直線感應電動機和直線同步電動機用于高速列車的驅動。
|
