超聲波電動機的分類還沒有統一的標準，按照驅動轉子運動的機理．可分為駐波型和行波型兩種。駐波型是利用與壓電材料相連的彈性體內激發的駐波來推動轉子運動，屬問斷驅動方式；行波型則是在彈性體內產生單向的行波．利用行波表面質點的振動軌跡來傳遞能量，屬連續驅動方式。目前，環形行波型超聲波電動機的基礎理論和應用技術均較為成熟，所以下面主要以環形行波型超聲波電動機為例介紹超聲波電動機的基本結構、工作原理和驅動控制。

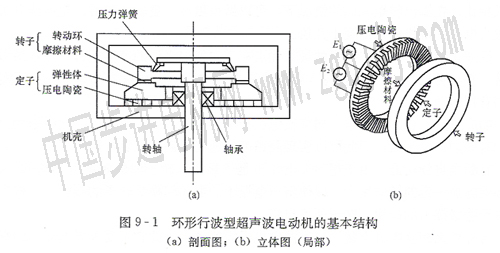

環形行波型超聲波電動機的基本結構如圖9—1所示，主要包括定子、轉子、壓力彈簧和轉軸等部件。超聲波電動機的定子由環狀的彈性體和壓電陶瓷構成．彈性體上刻有一圈梳狀槽，壓電陶瓷環通過粘結劑粘在其反面。壓電陶瓷環是超聲波電動機的核心元件，借助逆壓電效應可以產生幾十千赫茲的超聲波振動，其性能優劣十分關鍵。彈性體及梳狀槽的作用在于放大壓電陶瓷環所產生的振動，同時還可以將摩擦所產生的粉末引入槽內，以保持接觸面的清潔。彈性體可由不銹鋼、硬鋁、銅或磷銅等金屬制成。由于定子在做高頻振動，因此其粘結劑必須具有高強度且有高的熱耐久性，多采用高溫固化的環氧樹脂膠。
超聲波電動機的轉子由轉動環和摩擦材料構成，轉動環可由不銹鋼、硬鋁或塑料制成。為增加摩擦力，在轉動環與定子彈性體的接觸面上粘結一層摩擦材料．該摩擦材料一般為高聚物，如環氧樹脂與芳香族聚酰胺纖維膠合制成的片狀塑料板。
定子和轉子通過環狀的壓力彈簧軸向地壓在一起，以保持定子和轉子良好的接觸狀態，并可以隨時調整預壓力的大小。
|
