一、逆壓電效應簡介
壓電效應是在1880年由法國的居里兄弟首先發現的。一般在電場作用下，可以引起電介質中帶電粒子的相對運動而發生極化，但是某些電介質晶體也可以在純機械應力作用下發生極化，并導致介質兩端表面內出現極性相反的束縛電荷，其電荷密度與外力成正比。這種由于機械應力的作用而使晶體發生極化的現象，稱為正壓電效應；反之，將一塊晶體置于外電場中，在電場的作用下，晶體內部正負電荷的重心會發生位移．這一極化位移又會導致晶體發生形變。這種由于外電場的作用而使晶體發生形變的現象，稱為逆壓電效應，也稱為電致伸縮效應。正壓電效應和逆壓電效應統稱為壓電效應。

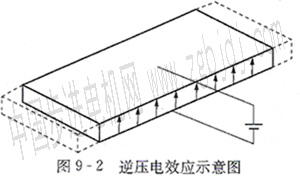

超聲波電動機就是利用逆壓電效應進行工作的，圖9 2所示為逆壓電效應示意圖，進一步說明了逆
壓電效應的作用。壓電體的極化方向如圖9-2中箭頭所示．當在壓電體的上、下表面施加正向電壓．
即在壓電體表面形成上正、下負的電場時，壓電體在長度方向便會伸張；反之，若在壓電體上、下表面施加反向電場．則壓電體在長度方向就會收縮。當對壓電體施加交變電場時，在壓電體中就會激發出某種模態的彈性振動。當外電場的交變頻率與壓電體的機械諧振頻率一致時，壓電體就進入機械諧振狀態。成為壓電振子。當振動頻率在20kHz以上時，就屬于超聲振動。
二、橢圓運動及其作用
超聲振動是超聲波電動機工作的最基本條件，起驅動源的作用。但是．并不是任意超聲振動都具有驅動作用，它必須具備一定的形態．即振動位移的軌跡是一橢圓時，才具有連續的定向驅動作用。

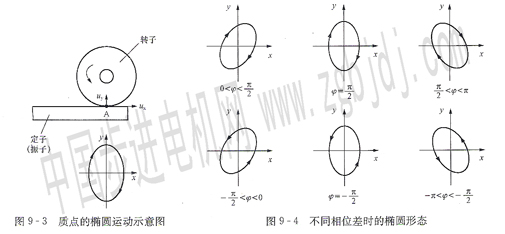

圖9-3所示質點的橢圓運動示意圖，設定子(振子)在靜止?fàn)顟B(tài)下與轉子表面有一微小間隙．當定子產生超聲振動時，其上的接觸摩擦點(質點)A做周期運動．軌跡為一橢圓。當A點運動到橢圓的上半圓時，將與轉子表面接觸．并通過摩擦作用撥動轉子旋轉；當A點運動到橢圓的下半圓時，將與轉子表面脫離，并反向回程。如果這種橢圓運動連續不斷地進行下去．則對轉子具有連續的定向撥動作用。從而使轉子連續不斷地旋轉。因此，超聲波電動機定子的任務就是采用合理的結構，通過各種振動的組合來形成橢圓運動。
那么，怎樣才能形成橢圓運動呢?設有兩個空間相互垂直的振動位移ux和uy，均是由簡諧振動形成，振動角頻率為ω0，振幅分別為ξx和ξy，時間相位差為ψ即有
從中消去時間t，則有
式(9-2)中,當ψ=nπ(n=0,±l，±2．…)時，兩個位移為同向運動，合成軌跡
為一條直線；當ψ≠nπ時，其軌跡為一橢圓，并且在ψ=nπ±π／2時為一規則橢圓。不同相位
差時的橢圓形態如圖9 -4所示。
由此可見，相位差ψ的取值就決定了橢圓運動的旋轉方向．當ψ>O時．橢圓運動為順時針方向，當ψ 三、行波的形成及特點
上面討論的是一個質點橢圓運動的作用。單靠一個質點的橢圓運動還不足以推動轉子并驅動一定的負載，而應該依靠一系列質點的連續橢圓運動來推動轉子旋轉，也就是說這些質點需要進行行波眭質的運動。根據波動學理論，兩路幅值相等、頻率相同、時間和空問均相差π／2的兩相駐波疊加后．將形成一個合成行波。

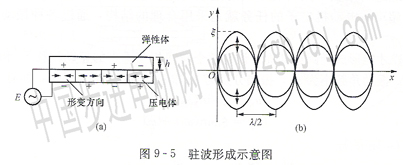

如圖9 5(a)所示，將極化方向相反的壓電體依次粘結在彈性體上．當在壓電體極化方向施加交變電壓時，壓電體在長度方向?qū)a(chǎn)生交替伸縮形變，在一定的激振電壓頻率ω0下，彈性體上將產生如圖9-5(b)所示的駐波．其數學表達式為
式中：χ為橫向坐標；y為縱向坐標；ξ為駐波波幅：λ為駐波波長。
設在彈性體上同時存在兩相駐波A和B，它們的頻率同為ω0．波幅同為ξ．波長同為λ并且在時間和空間上均相差π／2，即
其合成為
這是一個頻率為ω0、波幅為ξ、波長為λ的行波。
在環形行波型超聲波電動機中，定子上的壓電陶瓷環是行波形成的核心，它的電極配置如圖9—6所示，其中。＋”、－”表示極化方向。壓電陶瓷片按照一定規律分割極化后分為A、B兩相區，兩相空間排列相差π／2(1／4波長)，并且分別施加在時間上也相差π／2的高頻交流電(E1和E2)A、B兩相分別在彈性體上激起駐波。兩相駐波疊加后，將形成一個沿定子圓周方向的合成行波，推動轉子旋轉。
壓電陶瓷片的厚度決定了在一定電壓下是否能夠起振，如果壓電陶瓷片太厚(大于1．5mm)，則在通常情況下不易起振；如果壓電陶瓷片太薄(小于O．3mm)，則在高頻諧振條件下，由于形變過大而容易發生斷裂，并且加工難度也會增大。另外，壓電陶瓷片的厚度對壓電振子的固有諧振頻率
影響較大，通常取其厚度為0．5～0．8mm。
由上可見．由兩個駐波疊加而形成行波，這在機理上與電機學中的旋轉磁場理論有諸多相似之處。由本書第四章知道，當在單相繞組中通人單相交流電流時產生的是脈振磁場，如果有兩個匝數相同、空間互差90°電角度的繞組，當在其中通人幅值相等、時間相位互差90°的對稱交流電流時，
所產生的兩個脈振磁場的合成就是一個圓形的旋轉磁場，旋轉磁場的轉向取決于電流的相序。在這里．彈性體中的駐波與單相脈振磁場相對應．而合成行波與旋轉磁場相對應。將超聲波電動機的行波與交流電機的旋轉磁場聯系起來，有助于對行波型超聲波電動機工作原理的理解。
四、轉子運動速度
下面通過分析彈性體表面上任意一點的運動軌跡，來確定轉子運動的速度。
根據式(9-5)，在任意時刻f，彈性體表面上某點P的縱向振動位移為
設彈性體的厚度為H，則P點的橫向振動位移為
由式(9 6)和式(9—7)，得
由此可見，彈性體表面上任意一點的運動軌跡為橢圓形，這種橢圓運動使得彈性體表面質點對轉子產生連續的定向撥動作用．且轉子的運動方向與行波方向相反，如圖9-7所示(圖9—7中小箭頭表示彈性體表面質點的瞬時速度)。顯然，如果改變激振電源的電壓極性，便可以改變轉子的運動方向。
根據式(9 7)，彈性體表面質點的橫向運動速度為
橫向速度的****值應出現在行波的波峰或波谷處。此時的表面質點沒有縱向速度，耳．橫向速度與行波方向相反(見圖9-7)。若定、轉子接觸面之間沒有滑動，則轉子的運動速度與波峰處質點的橫向速度相等，其值為
式中：負號表示轉子的運動方向與行波方向相反。
實際上，定、轉子接觸面之間的滑動是難免的，因此超聲波電動機轉子的實際運動速度總是低于式(9-10)的值。
設行波在定子彈性體中的傳播速度為υ由行波的基本特性可知
這樣，轉子運動速度又可寫為
可見，在行波傳播速度υ為恒值的情況下，改變激振電壓的頻率f0可以快速改變轉速但存在一定的非線性。而改變激振電壓的大小，即改變行波的振幅ξ，也可以改變轉速。如果忽略壓電體逆壓電效應的非線性，則轉速可以隨激振電壓做線性變化，這就是超聲波電動機變壓調速的特點。
五、工作特性
一般而言，超聲波電動機的工作特性與電磁式直流伺服電動機類似，電動機的轉速隨著轉矩的增大而下降，并且呈現一定的非線性。而超聲波電動機的效率則與電磁式電機不同，****效率出現在低速、大轉矩區域，圖9-8所示為超聲波電動機的工作特性。
因此，超聲波電動機非常適合低速運行�？傮w而言，超聲波電動機的效率較低．這是它的一個缺點。目前。環形行波型超聲波電動機的效率一般不超過50％。
|
