一、交流伺服電動機的基本結構
交流伺服電動機可分為同步伺服電動機和異步伺服電動機。同步伺服電動機種類眾多，特色各異．將在本書下一章進行專門介紹。這里首先介紹異步伺服電動機。
交流異步伺服電動機的基本結構與交流測速發電機相類似(見圖3～6)，其定子上嵌有兩相繞組，一相是勵磁繞組Nf，另一相是控制繞組Nc，它們在空間互差90°電角度．如圖4-4所示。異步伺服電動機轉子有兩種結構，一種是籠型轉子．它與普通的異步電動機籠型轉子相比較，主要區別是轉子導條采用了高電阻系數的材料，目的是消除自轉現象；另一種是杯型轉子，它的定子有內外之分可以分別放置勵磁繞組和控制繞組，目的是為了嵌線方便和減小轉子慣量。杯型轉子是靠空心杯中所感應的渦流與主磁場相互作用而產生電磁轉矩，優點是轉動慣量�。捎跉庀遁^大，需要提供的勵磁電流較大，因此體積也較大。這里主要介紹籠型轉子異步伺服電動機的工作原理和運行特性。
二、兩相交流繞組的旋轉磁場
異步伺服電動機實際上是一臺兩相的異步電動機，要分析其運行特性，首先應當搞清楚相交流繞組所產生磁場的基本特點。
1．旋轉磁場的大小
為了分析方便起見，先假設勵磁繞組和控制繞組為對稱的兩相交流繞組，即它們的繞組匝數和繞組系數均相等，并且通入對稱的兩相交流電流，即
根據交流繞組旋轉磁場的基本理論，單相交流繞組通以單相交流電流后，將產生沿繞組軸線方向的脈振磁動勢。因此，勵磁繞組和控制繞組的基波脈振磁動勢相量的長度分別是
由于勵磁繞組和控制繞組的軸線在空間互差90°電角度，因此任何時刻基波合成磁動勢相量的長度都為
式(4—8)表明，在對稱的兩相交流繞組中通入對稱的兩相交流電流后，兩相脈振磁動勢的合成必然是一個圓形旋轉磁場。

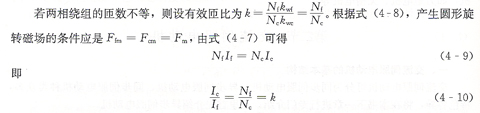

轉磁場的條件應是Ffm=Fcm=Fm，由式(4 -7)可得
式(4—10)說明，當兩相繞組的有效串聯匝數不相等時，若要產生圓形旋轉磁場，則兩相繞組電流的相位差應為90°電角度，并且兩相電流的大小應與有效串聯匝數成反比。這種兩相電流稱為兩相對稱交流電流。
2．旋轉磁場的轉向和轉速

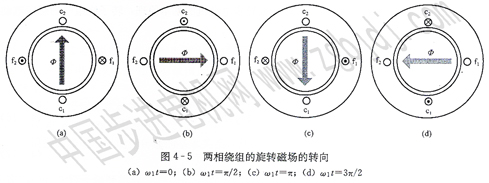

旋轉磁場的轉向可以用圖4-5所示的四個時刻來說明．具體如下：
(1)當ω1t=0時,if=Im,ic=0，合成磁動勢垂直向上，如圖4—5(a)所示；
(2)當ω1t=π／2時,if=0,ic=Im，合成磁動勢水平向右，如圖4-5(b)所示；
(3)當ω1t=π時,if=-Im,ic=0合成磁動勢垂直向下，如圖4-5(c)所示；
(4)當ω1t=π／2時,if=0,ic=-Im合成磁動勢水平向左，如圖4—5(d)所示；
當ω1t=2π時，合成磁動勢又回到圖4-5(a)所示的方向上。
由此可見，旋轉磁場是由電流超前的相繞組轉向電流滯后的相繞組，并且當某相電流達到****時，合成磁動勢就位于該相繞組的軸線方向上。
顯然，旋轉磁場的電角速度就是ω1=2πf1，所以旋轉磁場的轉速(單位為r／min)為
綜上所述，兩相交流繞組旋轉磁場的基本特點有以下幾個方面：
(1)兩相對稱繞組通入兩相對稱電流所產生的基波合成磁動勢是一個旋轉行波，合成磁
(2)旋轉磁場的轉速取決于電源頻率和電機極對數，即n1=60f1／p稱為同步轉速。
(3)旋轉磁場的方向是從電流超前的相轉向電流滯后的相，若要改變旋轉磁場的方向，則只要改變定子繞組的相序即可。
(4)當某相電流達到****時．合成磁動勢剛好轉到該相繞組的軸線方向上。
三、異步伺服電動機的電磁關系
1．電壓平衡方程
(1)轉子靜止時。在旋轉磁場作用下，定子勵磁繞組、控制繞組和轉子繞組都將產生感應電動勢。設旋轉磁場的每極主磁通為φ，根據交流電機的基本原理，相應的感應電動勢分別為

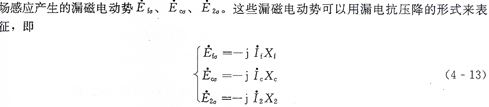

在定、轉子繞組中，除旋轉磁場主磁通產生的感應電動勢Ef、Ec、E2外．還有漏磁
考慮到相應繞組的電阻壓降，轉子不動時異步伺服電動機的電壓平衡方程為
式中：Rf、Rc、R2為相應繞組的電阻。
(2)轉子旋轉時。當轉子轉動時．根據異步電動機的基本原理．轉子繞組中的感應電動勢及電流的頻率為
此時，旋轉磁場主磁通在轉子繞組中的感應電動勢應為
根據式(4—12)，得
同理，漏磁場在轉子繞組中感應產生的漏磁電動勢為
這樣，轉子旋轉時異步伺服電動機的電壓平衡方程為
2．產生圓形旋轉磁場時的定子電壓
根據電壓平衡方程,可以進一步分析產生圓形旋轉磁場時，定子兩相繞組的電壓應滿足的關系。
為使分析具有一般性．設兩相繞組的匝數不等，其有效匝比仍為k=Nf／Nc。根據式(4-10),并考慮勵磁繞組電流超前控制繞組電流90。電角度，可得
另外，兩相繞組的電阻和漏電抗應滿足式(4-22)所示關系，即
將式(4 20)、式(4 21)和式(4 22)代人式(4一19)的第一式，得
上式兩邊同除以jK，得
將式（4-23）與式（4-19）的第二式可得
即
式(4—24)說明，若要產生圓形旋轉磁場，則異步伺服電動機定子兩相繞組電壓的相位差應為90°電角度，并且其有效值應與有效串聯匝數成正比。這種兩相電壓稱為兩相對稱交流電壓。
四、異步伺服電動機的運行特性
1．電磁功率和電磁轉矩
根據異步電動機能量傳遞的基本關系．從定子傳遞到轉子的電磁功率為
式中：mz為轉子繞組相數。
由式(4—12)，得
這樣，轉子繞組的感應電動勢為
根據式(4 19)的第三式，轉子繞組的電流和功率因數分別為

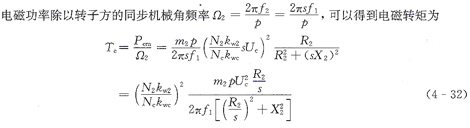

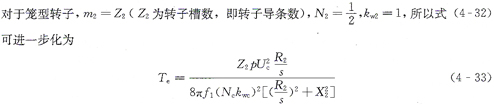

把式(4-28)、式(4—29)和式(4—30)代入式(4—25)，可以得到電磁功率為
式(4 -33)表明了異步伺服電動機電磁轉矩與控制電壓、轉差率(即轉速)和電機參數之間的關系。對于已制成的電機，電機參數是一定的．電源頻率一般不變．當電機轉速一定時·電磁轉矩與控制電壓的平方成正比。這是一個重要的結論。
2．圓形旋轉磁場時的機械特性

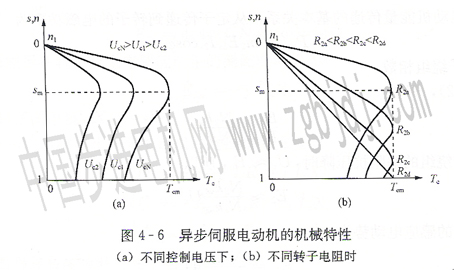

根據式(4—33)可以繪出圓形旋轉磁場時不同控制電壓下異步伺服電動機的機械特性．如圖4-6(a)所示，其中ucn表示額定控制電壓。這個機械特性與普通三相異步電動機是相似的。

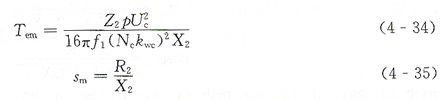

將式(4-33)對s求導，并令dTe／ds=O．可求出****電磁轉矩及其對應的轉差率(稱為臨界轉差率)分別為
式(4-34)和式(4-35)表明，I臨界轉差率sm與轉子電阻成正比，但****轉矩Tem卻與轉子電阻無關。圖4-6(b)所示為額定控制電壓下不同轉子電阻時的機械特性．可見轉子電阻越大，機械特性線性段的范圍就越大，這對于伺服電動機的穩定運行和擴大調速范圍是非常有利的．所以具有較大的轉子電阻是異步伺服電動機的重要特點。
當然，轉子電阻也不能取得過大，否則異步伺服電動機產生轉矩的能力將受到限制．如圖4-6(b)中所示的轉子電阻為R2d時的臨界情況．此時sm=1(n=0)。Te=Tem若轉子電阻再增加，則****轉矩將小于Tem
3．橢圓形旋轉磁場時的機械特性
在圓形旋轉磁場作用下，電動機處于對稱運行狀態，這只是異步伺服電動機運行中的一種特殊情況．此時加在定子勵磁繞組和控制繞組上的電壓是兩相對稱的交流電壓，所產生的電流也是兩相對稱的交流電流。
為了實現對轉速的控制，加在控制繞組上的控制電壓是變化的，其幅值或相位應是可調的。這樣，產生圓形旋轉磁場的條件不再滿足，電動機實際處于一種不對稱運行狀態。根據交流繞組磁動勢的基本理論，兩相不對稱繞組所產生的應是橢圓形的旋轉磁場。下面就兩相繞組中電流相位差仍為90°電角度．但磁動勢幅值不相等時的情況進行簡要分析。
設兩相繞組磁動勢的瞬時表達式為
式中：磁動勢幅值Fcm=aFm(a為橢圓度系數，0≤a≤1)
將勵磁繞組磁動勢Ff進行分解，即
可見，勵磁繞組磁動勢分量Ff1與控制繞組磁動勢Fc的幅值相等，相位互差90°電角度兩者合成正好形成一個圓形旋轉磁場，其幅值就是
另外，勵磁繞組磁動勢分量Ff2是一個沿勵磁繞組軸線方向的脈振磁場，這個脈振磁場可以分解為兩個轉向相反、幅值等于脈振磁動勢幅值一半的圓形旋轉磁場，即
這樣，原來的橢圓形旋轉磁場可以用兩個正向圓形旋轉磁場和一個反向圓形旋轉磁場來等效。兩個正向圓形旋轉磁場轉速相等，轉向相同，軸線一致，可以合成為一個正向圓形磁場，其幅值為
而反向圓形旋轉磁場的幅值為
通過以上分析，可以得出以下結論：
異步伺服電動機在一般運行情況時，定子兩相繞組產生的是一個橢圓形的旋轉磁場，該磁場可以用兩個轉速相等、轉向相反的圓形旋轉磁場來代替，其中一個的轉向與原來的橢圓形磁場相同，稱為正向圓形旋轉磁場；另一個的轉向則相反，稱為反向圓形旋轉磁場。如果磁場的橢圓度越小(即a越接近1)，則反向旋轉磁場就越小，而正向旋轉磁場就越大；反之，如果磁場的橢圓度越大(即a越接近O)，則反向旋轉磁場就越大，而三向旋轉磁場就越小。但無論a多大(0≤a≤1)，正向旋轉磁場的幅值總是大于反向旋轉磁場的幅值(Fm+>Fm_)只有當控制繞組的電流為零，即a=0時，正、反向轉旋轉磁場的幅值才相等，而此時實際上只有勵磁繞組的電流所產生的脈振磁場存在，電動機將無法轉動。

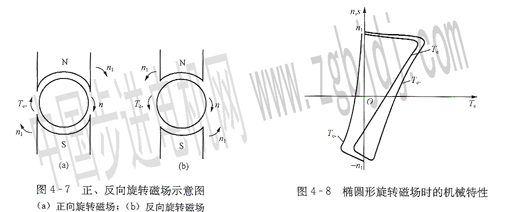

圖4—7所示為正、反向轉旋轉磁場示意圖，其中一對大磁極表示正向旋轉磁場，一對磁極表示反向旋轉磁場。正向旋轉磁場與轉子同向旋轉，所產生的電磁轉矩te+起驅動作用；而反向旋轉磁場總是與轉子反向旋轉，所產生的電磁轉矩Te_起制動作用。合成電磁轉矩Te總是正的，即
若轉子轉速為n，則轉子相對于正向旋轉磁場的轉差率為
而轉子相對于反向旋轉磁場的轉差率為
注意：當O<4<1時，1 根據圓形旋轉磁場時的機械特性，由式(4—33)可以分別繪出正、反向旋轉磁場的機械特性曲線以及它們的合成曲線，即橢圓形旋轉磁場時的機械特性Te=f(n)，如圖4—8所示。
與圓形旋轉磁場時的機械特性相比較，橢圓形旋轉磁場時的機械特性具有以下兩個特點：
(1)由于反向旋轉磁場的存在，產生了附加的制動轉矩Te-．因此使電機總的輸出轉矩都減小了。
(2)在理想空載情況下(即電磁轉矩Te—O時)，轉子轉速已不能達到同步轉速n-，而是低于n1。
4．自轉現象及消除方法
根據上述分析，異步伺服電動機實際上是不對稱運行的兩相異步電動機，勵磁繞組和控制繞組分別在氣隙中產生單相脈振磁場，兩者合成的結果是一橢圓形的旋轉磁場，該橢圓形旋轉磁場又可以分解為正、反向的圓形旋轉磁場。

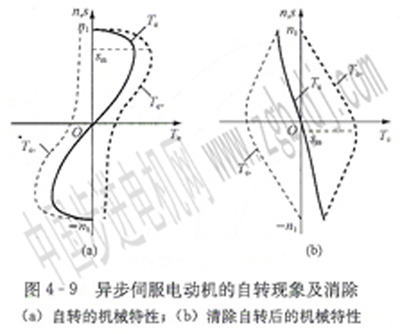

異步伺服電動機的轉子電阻往往較大，除了為改善機械特性的線性度和穩定運行外，更重要的是為了保證當控制繞組電壓為零時，電動機能立刻停轉。因?yàn)楫?dāng)控制繞組沒有外施電壓時，異步伺服電動機就相當于一臺正常運行的單相異步電動機，這時只有勵磁繞組在起作用，相應的機械特性如圖4～9(a)所示，其中Te+表示正向旋轉磁場所產生的電磁轉矩，Te_表示反向旋轉磁場所產生的電磁轉矩，Te是兩者合成的結果。顯然，正向旋轉時電磁轉矩Te是正值；反向旋轉時電磁轉矩Te是負值．說明Te總是驅動性質的，電動機在兩個方向都可以旋轉。這種情況對于伺服電動機而言是不利的，相當于控制信號消失而仍有角速度或角位移輸出，稱為“自轉現象”。
如果增大轉子電阻，使正向電磁轉矩t一和反向電磁轉矩Te-的臨界轉差率sm>1，將得到圖4 9(b)所示的機械特性。這樣，正向旋轉時電磁轉矩t是負值；反向旋轉時電磁轉矩Te是正值，即Te總是制動性質的。因此，在控制電壓為零時，電動機在兩個方向上都不可能自轉。
當然．增大轉子電阻也有不利的一面。首先電動機效率會降低，同樣功率的電機體積也要大一些：其次臨界轉差率sm>1，使起動轉矩減小。由于伺服電動機的工作性質不同于普通電動機，主要要求運行穩定．線性度好，無自轉現象，而效率和體積相對次要些，因此轉子電阻往往設計得相當大．以滿足自動控制系統的基本需要。
5．控制方式簡介
一般情況下，異步伺服電動機的勵磁繞組電壓uf保持不變，通過改變控制繞組電壓u。的幅值或相位，就可以改變正向旋轉磁場與反向旋轉磁場之間的大小關系，以及正向電磁轉矩和反向電磁轉矩之間的比值，從而達到改變合成電磁轉矩及轉速的目的。這樣，異步伺服電動機就有三種具體的控制方式，具體如下：
(1)幅值控制，即僅改變控制繞組電壓Uc的幅值；
(2)相位控制，即僅改變控制繞組電壓Uc的相位；
(3)幅相控制，即同時改變控制繞組電壓Uc的幅值和相位。
幅值控制方式簡單易行．且控制效果較好。所以，下面就以幅值控制方式為例，簡要介紹相應的機械特性和調節特性。
采用幅值控制方式時，控制繞組電壓Uc在時間上滯后勵磁繞組電壓Uf 90°電角度，且保持不變，僅其幅值可以調節。Uc的有效值可以表示為 式中：ucn為控制繞組的額定電壓；ae為有效信號系數(O≤ae≤1)。
當ae=O時，控制繞組沒有外施電壓，僅勵磁繞組一相供電，產生單相脈振磁動勢。如果轉子電阻足夠大，轉子將靜止不動。
當O 當ae=l，即當勵磁繞組與控制繞組的外施電壓均為各自的額定值時，它們的磁動勢幅值應相等，相應的氣隙合成磁場為圓形旋轉磁場，這時僅存在正向旋轉磁場及正向電磁轉矩Te+將產生****的電磁轉矩。

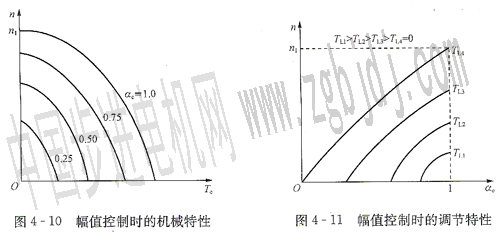

根據圖4-10所示的幅值控制時的機械特性，采用作圖法可以獲得相應的調節特性，如圖4-11示。
|
