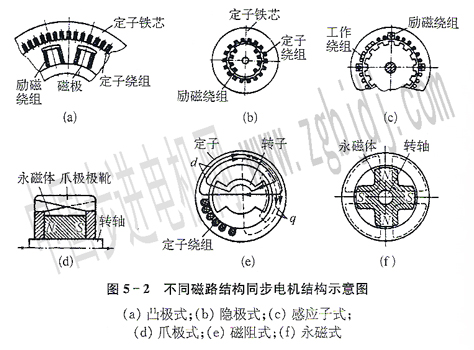

三、同步電機的基本結構
同步電機與其他旋轉電機一樣,主要由定子(靜止)部分和轉子(旋轉)部分構成。
1.定子
定了主要由疋子鐵芯、定子繞組、機座和端蓋等構成。疋予鐵芯由厚度為0.35mm或o.5mm的硅鋼片疊裝而成。定子鐵芯疊片時,一般每疊厚3~6 cm,留1 cm作為通風槽用,以利于鐵芯散熱。為減少鐵芯損耗,硅鋼片I一涂有絕緣漆。沖片內圓均勻地沖出一定形狀的槽,用于嵌放定子繞組。定于繞組的作用、要求、結構形式與三相異步電動機定了繞組相似。疋子繞組采用波繞組。疊繞組。 一般采用三相雙層短距疊疊繞組和雙層分數槽繞組,以利于改善電壓波形。為減小由于集膚效應起的附加損耗,繞組導線經常由許多相互絕緣的扁銅線并聯,并且在槽內直線部分還要按一定的方式進行編織換位。機座采川厚鋼板焊接結構,用于固定定子鐵芯,要求有足夠的強度和剛度并滿足通風散熱雩要。
2.轉子

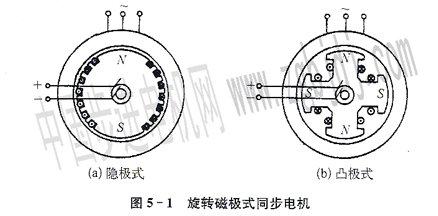

轉子鐵芯是汽輪同步發電機最關鍵的部件之一,也是電機磁路的主要組成部分。高速旋轉時轉子承受著很大的離心力,故轉子一般采用整塊具有高機械強度和良好導磁性能的合金鋼鍛體。轉子有隱極式和凸極式兩種類型。
隱極式轉子沿轉子鐵芯表面的全長銑有一定數量的槽,以便于放置勵磁繞組。槽的形狀有兩種,一種為輻射型排列,一種是平行排列,前者用得較為普遍,如圖5 3所示。在一個極距內約有l(wèi)/3的部
分沒有開槽,叫做大齒,大齒的中心實際}二就是磁極的中心。我國生產的電機多用輻射型槽。勵磁繞組用矩形的扁銅線繞制成同心式線圈,并且利用不導磁、高強度的槽楔將勵磁繞組在槽內壓緊,匝之間及線圈與鐵芯間均有絕緣。護環、中心環、滑環和風扇護環是一個厚壁金屬圓筒,用于保護勵磁繞組的端部不因離心力而甩出。中心環用于支撐護環并阻止勵磁繞組端部輔向移動。護環、中心環、勵磁繞組端部排列如圖5~4所示;h(huán)裝在轉子軸上,通過電刷將勵磁電流引進勵磁繞組。
凸極式轉了有明顯的磁極,主要由轉軸、磁極、磁軛、勵磁繞組、槽環和阻尼繞組等組成,其外形見圖5-5。磁極鐵芯一般用厚l~1.5 mm的鋼板沖片由柳釘裝成一體,也有采用整體鍛鋼或鑄鋼件制成的買心磁極,磁極鐵芯上套裝有勵磁繞組。勵磁繞組一般由扁鋼線繞成,匝間粘貼玻璃絲布或石棉紙絕緣。各勵磁繞組串聯后接到同軸的滑環上。磁極的極靴上一般還裝有類似于異步電機籠型繞組的阻尼繞組,對于發電機,阻尼繞組可以減小并聯運行時轉子振蕩的幅值;對于電動機,其主要作為屆動繞組用。由于實心磁極本身有較好的阻尼作用,故不另外裝阻尼繞組。鐵軛主要用來組成磁路,并作為固定磁極的輪緣。大型電機的鐵軛是由厚2~5mm的鋼板沖成的扇形片疊成,各層間錯開接縫,最后用螺桿把各層夾緊,形成一個整體。在中小型電機中,鐵軛常用整塊鋼板或鑄鐵制
或。鐵軛于轉軸間用轉子支架支撐著。轉子支架由于要傳遞軸上的轉矩,必須要有足夠的強度。
主磁極
四、同步電機的額定值
1.額定電壓LN
指在額定運行時,定子三相繞組的線電壓,單位為V或kV。
2額定電流IN
指在額定運行時,定子三相繞組的線電流,單位為A。
3額定功率PN
指在額定運行時,電機輸出的有功功率,對于發電機是指輸出的電功率;對于電動機是指軸上輸出的機械功率。PN與uN、IN之間有如下關系
PN的單位為kw。
對于同步發電機,額定功率也可用額定容量sN表示,sN指輸出的視在功率,計算公式為
sN的單位為kV-A。
上述PN、sN的公式中,UN的單位均為V。
4.額定功率fn
我國標準工頻為,50 Hz。
5.額定功率固數cosφN
指電機在額定運行時的功率因數。
除上述額足值外,銘牌上還列出額定效率ηN、額定轉速nx(:即同步速)、額定勵磁電流Ifm額定勵磁電壓ufn和額定溫升等
五、同步發電機與同步電動機
1同步發電機
現代工業和生活的電源,幾乎全部為恒定頻率(50 Hz或60 Hz)的三相交流電,這種交流電全部是由同步發電機提供的。由于同步發電機拖動機械的種類不同,其結構形式和運行特點有很大差異。同步發電機主要有下列幾種主要形式:
(1)汽輪發電機
由高速汽輪機或燃氣輪機驅動,主要用于火力發電或核能發電。這種發電機都是臥式結構,在高速下運行,幾乎全為隱極式結構圓柱形轉子。
近30年來,汽輪電動機的單機容量有了很火的提高。大功率的兩極汽輪發電機單機容量已達1000 MW。而用于核能發電的汽輪發電機.因蒸汽條件,汽輪機為低速機,發電機為四極,****單機容量已達1 500 Mw。汽輪發電機單機容量的提高,主要依靠改進冷卻技術,如采用了繞組內部
冷卻技術,并用氫和水為冷卻介質,以及各種組合冷卻方式等。圖5—6是氧冷卻汽輪發電機的結構圖。
由于大容量的汽輪發電機采用了很高的電磁負荷,設計得較細長,因而也帶來了由端部漏磁引起的雜散損耗和端部發熱、定予和轉子繞組在槽內和端部的固定萬式、轉子強度和振動等問題。
(2)水輪發電機
水輪發電機是由水輪機驅動的同步發電機。其結構形式有立式和臥式兩種。
臥式水輪發電機通常由沖擊式或貫流式水輪機驅動,常用于特殊水路條件,容量較小,轉子為凸極式結構。
立式水輪發電機主要由混流式或軸流式水輪機驅動,這種發電機組有水輪機結構比較合理,機組占地面積小等特點。****水輪發電機窬量已達700Mw,圖5-7是是5.7MVA、428 r/mln立式水輪發電機。水輪發鬯機啟動、并網所需時間很短,運行調度較靈活,因而在電力系統除擔負基荷外,還常用作調峰、調相和事故備用電源。
水輪發電機運行和設計中,具有下面幾個特點:
①要求發電機有較大的轉動慣量,同時由于轉速較低,而極數較多,因此,水輪發電機轉子直徑和外形尺寸較大,而鐵芯艮度往往較短,外形正與汽輪發電機相反,多數是扁平的。
②水電站通常遠離負荷中心,需通過長距離高壓輸電至負荷中心,因而,電力系統對水輪發電機有較高的動態穩定和穩態穩定的要求。
為了防止水輪發電機出現飛逸轉速對電機造成破壞,其機構強度必須能承受逸速時的離心力,在逸速下保持可靠性。
(3)柴油發電機
柴油發電機是由活塞式內燃機驅動的同步發電機,其容量范圍一般為幾千瓦至幾兆瓦。柴油發電機組的特點是啟動迅速,操作方便,但其發電成本較高,通常作為應急備用電源,或一些流動工作單位照明,動力和通信電源。
柴油發電機般安裝在戶內或電源車內,其結構為凸極式。大型柴油發電機結構與臥式水輪發電機相同,小型柴油發電機除轉子為凸極式外,其余結構與異步電機相同。
為了改善發黽機運行性能,提高技術經濟指標和運行可靠性,柴油發電機通常采用自勵恒壓勵磁系統。
由于活塞式內燃機軸上輸出的是周期性脈動力矩,使柴油發電機在振動較大的條件下工作,因此,要求其機座、端蓋、風扇等設計要具有足夠的強度和剛度,特別是發電機組軸系統設計要注意扭振問題。為使轉速均勻和避免出現共振,柴油發電機組必須具有合適的飛輪力矩,在飛輪力矩過小的情況,必須加設飛輪。
2同步電動機
同步電動機是一種將三相交流電變換成恒疋轉速的輸出機械功率的電機。在同步電機定子上,齒槽沖片疊成的鐵芯上嵌裝了三相繞組,而轉子上裝有直流勵磁的磁極。定子鐵芯內的三相繞組是這樣設置的:各相繞組是對稱的,在定子表面各相相差120°電角度,而各相電勢相位也相差120°電角度。根據電機學電勢向量分析可知,這個三相繞組通電后將在定子空間產生一個與電網頻率同步的旋轉磁場。而其轉子磁場由于是恒定勵磁,相對于轉子是靜止的,定、轉子磁場作用結果,轉子磁場被定子磁場吸引,以同步速度旋轉,并產生電磁轉矩。因此,電動機以同步速度運行,并輸出機械轉矩。
同步電動機具有以下特點:
①轉速不隨負載和電壓而變化,只與頻率相關。
②運行穩定性好,具有較強的過載能力。
③運行效率高,在低速時,同步電動機這一點尤為突出。
④能以超前功率因數運行,有利于改善電網功率因數。
⑤缺點是不亙連續啟動:
同步電動機主要用于恒速運行大型機械的驅動,如球磨機、至壓機、鼓風機、各類大泵等。在買際使用場合中是以大型同步電機為主,中、小型同步電機較少使用,目前大型高爐鼓風機、制氧機用高速同步電機單機容量已達70Mw。
同步電動機為了滿足被驅動機械的要求,可以設計具有不同的特性。如軋鋼電動機具有較大的過載能力,沖擊負荷能力;球磨機同步電動機具有較高的啟動力矩;拖動往復式壓縮機的同步電動機應具有較大的飛輪力矩等。
