測速發電機的作用及要求
測速發電機可將軸轉速信號變換為電壓輸出，其輸出電壓與轉速成正比，廠泛用十轉速調節自動挖制系統中作轉速反饋元件、計算元件或阻尼元件。對測速發電機的要求上要集中于對其特性和參數的要求，具體包括以下幾個方面：
①輸出電壓應能在較大范圍內與轉速之問保持線性關系。
②輸出電壓對轉速變化具確一定的敏感性。當軸轉速發生較小幅度的改變時，測速發電機輸出電樞有明顯的變化，電壓變化量與轉速變化量的比值較大且恒定。
③電】土轉速特性對稱性強，止反向輸出特性的一致性高。
④輸出電壓誤差小，受溫度變化影響小，紋波成分�。�
⑤轉動慣最小，動作迅速，運行平穩。
測速發電機總體叫分為直流測速發電機和交流測速發電機兩大類直流測速發電機因換向原因，結構相對復雜，價格比交流測速發電機且特性在一定程度上受換向影響。但直流測速發電機對轉速變化較敏感，無剩余電壓，容易進行特性的溫度補償。，交流測速發電機結構簡單特性列稱性與一致性強，轉動慣量小，阻尼作用小，精度高，但存在一定程度的剩余電壓和相位誤差，負載性質變化對特性影響較大。
直流測速發電機包括永磁式和他勵式兩種，其結構、工作過程與普通永磁或他勵發電機相近。永磁式直流測速發電機采用永磁材料勵磁，結構簡單，使用方便，但在長時間使用過程中永磁體磁性的衰減會使發電機的輸出特性斜率下降，對轉速變化的靈敏度F降。他勵式直流測速發電機的特性則主要受可調節的勵磁電流影響，因而在高精度系統中應用相對較多。
理論上，直流測速發電機的輸出電壓值與轉速之間成正比例關系。買際產品工作時，受電樞反應、負載變化、電刷接觸壓降、溫度變化的影響，特性帶有一定程度的非線性成分。其特性可近似用下述表達式加以描述：
式中，K1、K2——與測速發電機勵磁及電樞反應有關的系數
m——測速發電機軸轉速
△Ud——正負電刷的接觸壓降；
RL——負載電阻；
ra——電樞繞組電阻：
在恒定負載為恒定勵磁條件下，直流測速發電機的特性如圖6 1所示。
電樞反應改變了定子磁場沿電樞表面一周的分布，在部分定子磁極覆蓋的區域起增磁作用，而在定子磁極的另外一些部分則產生了去磁作用。受到磁材料的非線性磁化和去磁作用的影響，增磁作用弱于去磁作用，總體上削弱了電機的勵磁磁通，使得測速發電機實際的輸出電壓小于理論輸出的電壓值，特性下降。電樞反應的強弱主要取決于電樞電流的變化，電機轉速越高，感應電勢越大，則電樞電流越大；負載電阻值越小，則相同感應電勢下電樞電流越大，電樞反應越明顯。電樞反應直接影響了測速發電機特性的下降強度，使特性的非線性增加，實際的直流測速發電機產品為了保證特性的線性度滿足要求，使電樞反應造成的影響在限定的范圍內，直流測速發電機的轉速和負載阻抗值大；當負載阻抗值較小時，需要重新校驗其性能指標值。

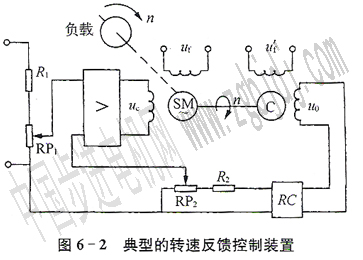

測速發電機在自動控制系統中根據其性能及特征的差異主要用作轉速反饋元件(或校正元件)、計算元件或阻尼元件。作轉速反饋元件使用時，主要用于檢測被控制對象的轉速及其變化狀況，作為轉速、轉角控制器形成轉速調節控制信號的依據，其性能在很大程度上決定了自動控制系統的轉速、轉角控制精度和穩定性。典型的轉速反饋控制裝置如圖6—2所示，
為控制伺服電動機sM的轉速，采用測速發電機進行速度反饋。反饋系數可由R2、RP2分壓調節，轉速反饋信號與給定信弓比較后送入放大器，其輸出電壓作為交流伺服電動機的控制電壓，它的大小和相位決定伺服電動機轉速和轉向。
交流伺服電動機與交流測速發電機也可做成機組形式，防止采用齒輪傳動時的齒輪問隙影響測速系統的測速精度，避免低速時可能出現的抖動現象。測速發電機和伺服電動機共用轉軸，甚至某些伺服測速機組中測速發電機與伺服電動機還共用內定子和杯形轉子，其結構如圖6—3所示。
測速發電機也可直接與中小功率交流異步電動機結合進行轉速的反饋及控制，例如電磁調速異步電動機，如圖6-4所示。

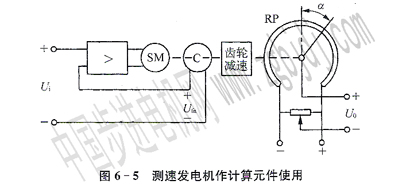

測速發電機也可買現積分或微分運算，如圖6—5所示：系統輸出電壓U0取決于環形電位器RP的滑動頭相對于起始位置的轉角a.伺服電動機sM拖動測速發電機c并由齒輪減速裝置帶動滑動頭旋轉，配合高 放大倍數的放大器時有如下關系
積分運算結果的準確性主要取決于測速發電機的線性誤差及特性的穩定性，這種運算系統較為復雜，實際模擬控制系統大多采用運算放大器等電了手段來解決運算問題。此外，測速發電機也可以在電動轉速表或其他的轉速測量指示裝置或儀器儀表中作測速元件或測速傳感器。
|
