1.旋轉變壓器修理要點
旋轉變壓器屬高精度的信號元件，在檢修中必須掌握拆卸和組裝要領，了解其結構特點、繞組連接方式后，用小型工具拆卸，零部件要輕拿輕放，防止任何微小雜物混入機腔內。比如xz系列正余弦旋轉變壓器，定、轉子各有兩套繞組，而轉子上有小型集電環及電刷裝置，轉子繞組引線與集電環聯接，必須明白集電環不是靠電刷而是靠焊接在環上的盤式彈簧來與外電路相連，這一點與普通繞線式轉子不同。當轉子回轉時，彈簧被卷緊或松開，其回轉數是有限的。在無限回轉角結構中，則采用電刷和電刷架的結構，它的轉子回轉數是不受任何限制的。在檢修這兩稃旋轉變壓器時，電刷裝置不可混淆．轉子引線聯接不可用接錯。

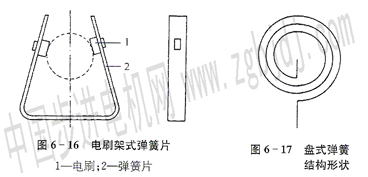

在定期檢修或故障修理旋轉變壓器(其他控制用小功率電機如自整角機、伺服電機等)時，必須仔細檢查機構中的彈簧和彈簧片。檢查它的或硬度即彈力火小是否符合要求，彈簧有無斷裂和銹蝕，彈簧變形大小等。圖【6-1 6～圖6-18是旋轉變壓器電刷裝置中常用的幾種彈簧結構形狀。其中圖6 16為導電彈簧片，兼做刷握用，由丁身兼兩職，既要自專好的導電性能，又要有一定的彈性和彈性穩定性。其由鈹青銅帶材料加工而成，更換對或自制時．不可用鋼片或黃銅片加工。
圖6-17是盤式彈簧，它用在旋轉變壓器轉予電刷架及自整角機阻尼器上。它是用鋼帶或鈹青銅帶加工成的，它的彈性大小和質量不良將導致電機轉速和回轉速度下降和電機輸出不足等，最后導致系統精度下降。
圖6—18是帶式(條式)彈簧片，有時也兼傲導電片，也是電刷裝置中的刷握彈簧片，一般用鈹青銅帶或鋼帶制成。
旋轉變壓器體積小，定子內徑很小，如20、28、36虧?rùn)C(jī)座，其外殼直徑才20 mm、28mm及36 mm，其定子鐵芯直徑為十幾至30mm，這么小的鐵芯上還要沖出最多達40個槽。繞組導線直徑在如φ0.17 mm以下繞制和嵌放線圈一定要細心，否則導線會被拉細、拉斷，漆皮會脫落，造成繞組斷路、短路或接地故障，還難以修復。更換定、轉子繞組時，嵌放各有的兩套繞組一定要在罕問上相差90°電角度；嵌放轉了正弦、余弦繞組時，其四條引出線和四個集吧環位置要接對。浸烘繞組要輕拿輕放。
2、旋轉變壓器使用和選擇

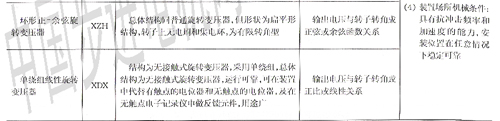

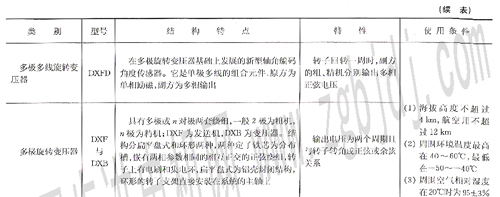

當修理人員和電氣技術人員協助使用單位對旋轉變壓器選型時，一定要分析用途和使用條件。如原該用無限回轉式的，絕不可選取有限回轉式；否則不但滿足不了生產需要，還會造成電機損壞。應根據表6—2所述結構性能特點及使用條件選擇型號規格。
使用中要定期檢測運行工況和精度，加強維護保養：使用，扣當零位調整準確后，操作者及維護人員在工藝未變更或電機末未出故障時，不可隨意調節，以免引起旋轉變壓器性能變差，如正一余弦關系、比例關系、線性關系災調。當勵磁繞組因勵磁方式變更，只需用一相勛磁時，另一相勵磁繞組不應呈開路狀態，應聯接一個與電源內阻相同的阻抗，或直接使該楣繞組短接。當勵磁方式規定兩相繞組同時勵磁時，必須注意要使輸出繞組負載大小相等。
旋轉變壓器和自整角機一樣，均要注意和系統的電氣聯接要正確、可靠，安裝要平穩牢固，要有防干擾措施。當發現旋轉變壓器在裝置中比例失調(比例式旋轉變壓器)、線陛誤差大(線性旋轉變壓器)、正余弦關系不正確、坐標變換及三角函數運算失靈(正余弦旋轉變壓器)時，首先檢查旋轉變壓器和系統的聯接、有無干擾，在確認外部無故障情況下，方可對旋轉變壓器進行檢測和修理。
|
