2。2直流電機的工作原理
圖2—6和圖2_7分別是******的直流發電機和直流電動機的模型。N和s是一對固定的磁極，可以是電磁鐵，也可以是****磁鐵。磁極之間有一個可以轉動的鐵質圓柱體，稱為電樞鐵心。鐵心表面固定一個電樞線圈，線圈的兩端分別接到相互絕緣的兩個弧形銅片上，弧形銅片稱為換向片，它們的組合體稱為換向器。在換向器上放置固定不動而與換向片滑動接觸的電刷B1和B2，線圈通過換向器和電刷接通外電路。電樞鐵心、電樞線圈和換向構成的整體稱為電樞。
從這兩幅圖可以看出，無論是直流發電機還是直流電動機，其結構是相同的。如果使用一臺原動機拖動電機運轉，在直流電機的電刷兩端，接一負載電阻，此時的直流電機作發電機運行；將原動機去掉，而在直流電機的電刷兩端接一直流電源，這時電機將產生轉矩，使電機旋轉，此時的直流電機作電動機運行。所以一個直流電機既可以作發電機運行，又可作電動機運行。
一 直流發電機的工作原理

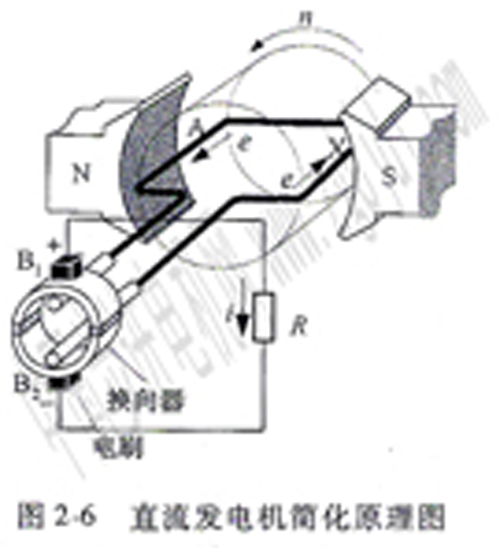

當直流電機轉子由一原動機拖動，在逆時針?lè)较蛐D(zhuǎn)時(見圖2—6)，
電樞線圈的導體在氣隙磁場中運動而“切割”其磁力線，根據電磁感應定律，于是在導體中將產生感應電動勢。正如圖2—6所示瞬間，導體A處于N極下，根據右手定則，導體內產生的感應電動勢方向由紙面出來；導體X處于s極下，其感應電動勢的方向?yàn)檫M(jìn)入紙面方向。這樣，從兩個電刷間引出的線圈的電動勢是兩者之和。電刷B1為高電位(+)，電劇B2為低電位( -)。
在原動機拖動轉子旋轉的過程中，電刷固定不動，導體A和導體x交替處在N極和s極下，線圈中感應電動勢的方向不斷地改變，但由于換向器的整流作用，由兩個電刷引出的電動勢的方向卻是不變的，這樣就構成了一臺直流發電機，當接上負載就會有直流電流輸出
直流電機電刷下的電動勢常用下式表示
式中 KE——電機結構系數；
φ——每個磁極下的磁通；
n——電樞轉速(r／min).
二 流電動機的工作原理

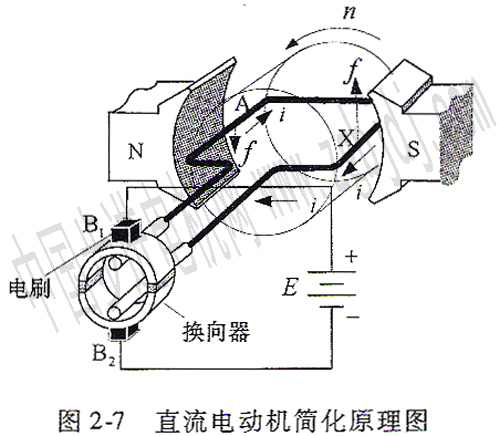

如果去掉原動機，并在兩個電刷加上直流電源其極性如圖2-7所示，直流電流從電刷B1流人，自電刷B2流出。根據電磁力定律，載流導體在磁場中要受到電磁力的作用，方向可由左手定則判定。對于在圖中所示時刻，線圈導生A和導體x所受力的方向正好相反，從而產生使轉子向逆時針?lè)较蜣D(zhuǎn)動的轉矩，這就是直流電動機的工作原理。
在直流電動機中，外加電壓并不是直接加在線圈兩端，而是通過電刷B1、B2和換向器再加到線圈上。由于電刷固定不動，對于圖2_7中的情況，電流i總是從電刷B1流人，從電刷B2流出。所以當轉子旋轉時，A、x兩個導體輪流交替地處于N極和s極下時，導體中的電流將隨其所處磁極極性的改變而同時改變方向，從而使電磁轉矩的方向始終保持不變，使電動機持續旋轉。此時換向器起到將外電路的直流改變?yōu)榫�圈內交流的“逆變”作用。
直流電動機的電磁轉矩常用下式表示
T=KTφIa
式中 KT——電動機結構系數；
φ——每個磁極下的磁通；
Ia——電樞電流(A)。
三 直流電機的勵磁方式
直流電機的主磁場由勵磁線圈通人直流電流產生，只有微型直流電機才采用****磁鐵。勵磁方式是指勵磁線圈的供電方式。直流電機的運行性能與勵磁方式有密切的關系。按勵磁供電方式不同，直流電機可分為他勵和自勵兩大類。
1．他勵電機

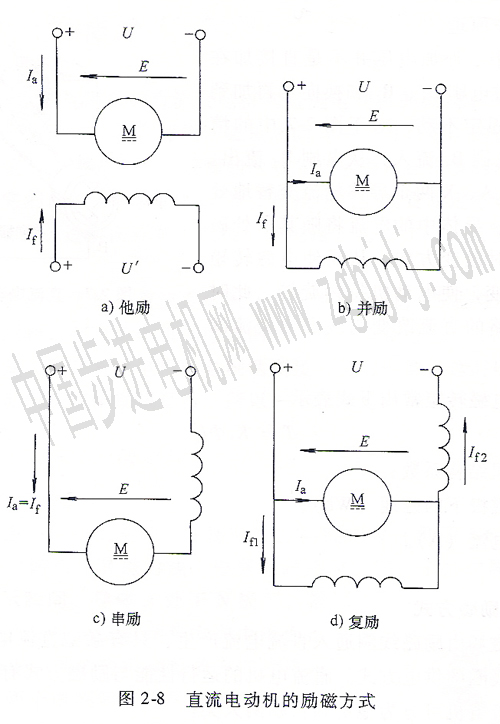

他勵電機的勵磁電流由獨立的直流電源供電，其大小與電樞兩端電壓無關，如圖2—8a所示，有較好的運行性能。
2．自勵電機
自勵電機的勵磁繞組與電樞繞組連接，按連接方式不同又分為：并勵、串勵、復勵三種，如圖2—8b、c、d所示。
并勵電機的勵磁繞組與電樞繞組并聯，因其勵磁電流受電機端電壓波動的影響故其運行性能略次于他勵式電機。
串勵電機的勵磁繞組與電樞繞組串聯，勵磁電流與電樞電流相等。其主磁場的強弱與負載電流大小有直接關系，所以僅對電機有特殊性能要求時才采用。
復勵電機的同一磁極有兩套勵磁繞組，一套繞組與電樞繞組并聯(或其他電源供給)，另一套繞組與電樞繞組串聯。
本節敘述和討論了直流發電機和直流電動機的工作原理以及它們的勵磁方式，直流發電機主要用作直流電源，但由于近年來電力電子技術迅速發展，目前，在很多領域，直流發電機正逐步被靜止的直流電源設備所取代。因此，下面我們把討論的重點放在直流電動機運行特性和應用上。
|
