一 分類
目前，在交流伺服驅動系統中，普遍應用的交流永磁伺服電動機有兩大類。一類稱為無刷直流電動機，另一類稱為三相永磁同步電動機。
從BDcM的發展過程看，其基點是用裝有永磁體的轉子取代有刷直流電動機的定子磁極，將原直流電動機的電樞變?yōu)槎ㄗ印Ｓ兴⒅绷麟妱訖C(jī)是依靠機械換向器將直流電流轉換為近似梯形波的交流，而BDcM是將方波電流(實際也是梯形波)直接輸入定子。顛倒原直流電動機定、轉子和采用永磁體的好處就是省去了機械換向器和電刷，由此得名為無刷直流電動機。
與BDcM相似，PIVISM的基點是用永磁體取代繞線式同步電動機轉子中的勵磁繞組，而省去了勵磁線圈、滑環和電刷，以電子換向?qū)崿F(xiàn)無刷運行。PMSM的定子與繞線式同步電動機基本相同，要求輸入定子的電流仍然是三相正弦的，所以稱為三相永磁同步電動機。
現今，主要從永磁體勵磁磁場在定子相繞組中感應出的電動勢波形上來區分這兩類電動
機。為產生恒定電磁轉矩，要求系統向BDCM輸入三相對稱方波電流，向PIVISM輸入三相對稱正弦電流。同時，要求BDcM的每相感應電動勢為梯形波，而PMSM的每相感應電動勢應
為正弦波。

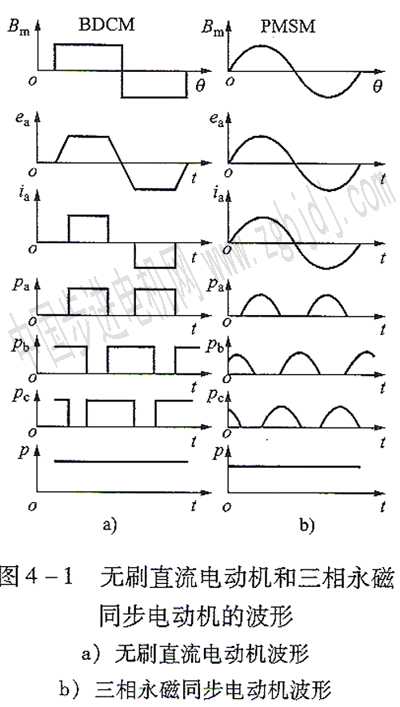

兩類電動機永磁體勵磁磁通密度Bm、感應電動勢ea、定子電流ia、每相功率pa、pb、pc和總功率p的波形如圖4-1所示。
2結構
兩類交流永磁伺服電動機的結構形式，要根據應用上的具體要求和運行條件而定，還與選擇的永磁材料有關。就整體結構而言，分為內轉子和外轉子式；就磁場方向來說，有徑向和軸向磁場之分；就定子結構論，有分布繞組和集中繞組，以及定子有槽和無槽的區別。
就轉子結構看，有凸裝式、嵌入式和內埋式三種基本形式，前兩種形式又統稱為外裝式結構。

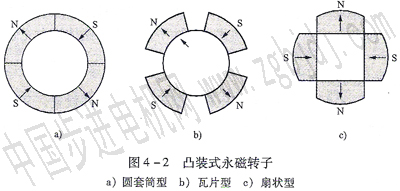

凸裝式轉子永磁體的幾種幾何形狀如圖4—2所示，其中圖4—2a具有圓套筒型整體磁鋼，每極磁鋼的寬度與極距相等，可提供十分接近矩形的磁場分布(不考慮開槽影響)。在小直徑轉子的電動機中，可以采用這種徑向異極的永磁環。但在大直徑電動機中，必須利用若干個分離的永磁體。如果永磁體的厚度一致，寬度又小于一個極距，那么在永磁體的上方，氣隙磁通密度近似均勻分布，整個磁場分布接近為梯形。

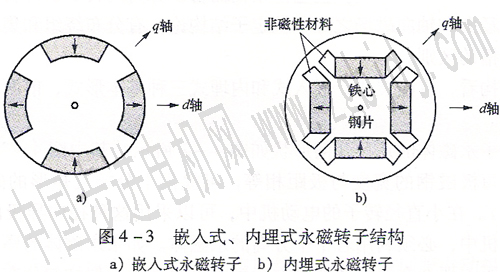

在圖4—3a中，不是將永磁體凸裝在轉子表面上，而是嵌于轉子表面下。永磁體的寬度小于一個極距，相鄰永磁體間的鐵心構成了一個大“齒”。我們將這種結構造之為嵌入式。
對于凸裝式和嵌入式轉子，一般是用環氧樹脂將永磁體直接粘在轉軸上，為防止離心力的破壞，必要時再用纖維質帶將其綁扎起來。另一種方法是用非磁性金屬套筒將永磁體套裝在轉子上(主要用于高速電動機)，但這種結構不大適用于逆變器驅動方式，因?yàn)槎ㄗ拥姆钦掖磐ú〞谔淄脖砻嫔细袘?yīng)諧波電流，引起額外附加損耗。如果不用這種金屬套筒，諧波磁場直接在永磁體表面上感應的渦流就很小。因?yàn)橛来挪牧系碾妼?dǎo)率要遠低于金屬。
凸裝式和嵌入式結構可使轉子做得直徑小、慣量低，特別是若將永磁體直接粘接在轉軸上，還可以獲得低電感，有利改善動態性能。正因如此，許多交流永磁伺服電動機都采用這種外裝式結構。
另外一種轉子結構，如圖4—3b所示，它不是將永磁體裝在轉子表面上，而是將其埋裝在轉子鐵心內部，每個永磁體都被鐵心所包容，通常稱之為內埋式永磁同步電動機。這種結構，機械強度高，磁路氣隙小，所以與外裝式轉子相比，更適用于弱磁運行。
圖4—3b所示的內埋式結構，永磁體徑向充磁，氣隙磁通密度在一定程度上會受到永磁體供磁面積的限制。在某些電動機中，可能要求氣隙磁通值很高，在這種情況下，可利用另一種結構的內埋式永磁轉子，它將永磁體橫向充磁：為將磁極表面的磁通集中起來，相鄰磁極表面的極性應相同(擴大供磁面積)，這樣可以得到比外裝式結構更高的氣隙磁通。
還有一種內埋式永磁轉子，它的永磁體既不完全是徑向放置，又不完全是橫向放置，或者永磁體既有徑向充磁的，又有橫向充磁的，目的都是更有效地集中磁通。
三 磁路特點
凸裝式交流永磁伺服電動機實質上是一種隱極式同步電動機，因?yàn)橛来挪牧系拇艑?dǎo)率十分接近于空氣，所以交、直軸電感基本相同。而嵌入式和內埋式結構屬于凸極式同步電動機，其交軸電感大于直軸電感，這點與傳統繞線式凸極同步電動機正好相反。這樣，除了電磁轉矩外，還會產生磁阻轉矩。
特別是對于內埋式結構，重要的是要認識它的這種凸極性。永磁體裝在轉子內部，改變了電動機的交、直軸磁路(見圖4—4)，它會影響電動機的轉矩生成，從而影響和決定了電動機的電磁特性，可以充分利用這一特點來提高電動機效率和改善調速特性。
圖4—4所示的是一臺四極內埋式轉子。將徑向穿過永磁體磁場的中心線定義為直軸(d軸)，將穿過極間的中心線定義為交軸(q軸)，兩個磁極軸線相差45°機械角度(電角度為90°。通過d軸磁路的磁通，一定要穿過兩個永磁體，這相當于在d軸磁路上串聯兩個厚度等于永磁體的大氣隙。因?yàn)閝軸磁通僅通過 氣隙和定、轉子鐵心，而不通過永磁體，所以q軸勵磁電感要明顯高于d軸勵磁電感，即Lmq>Lmd。轉子凸極是產生磁阻轉矩的原因，磁阻轉矩的大小與兩軸電感間的差值成正比。這樣，從概念上講，可將整個轉矩解釋為是一種混合式結構轉矩，它是由凸極同步電動機磁阻轉矩和凸裝式永磁同步電動機轉矩組合而成的。
通過調整內埋式轉子的設計參數，可以分別控制這兩項轉矩相對總轉矩的比例亦即利用轉子的凸極性，可進行較為靈活的設計，以此來改進電動機的輸出和調速特性。例如，可以利用磁阻轉矩提高轉矩／電流之比，即降低永磁體勵磁，減小空載電動勢。這樣，不僅可以避免高速區由于過電壓造成的危險，又可在弱磁方式下進一步拓寬速度范圍。此外，從經濟觀點看，利用轉子凸極性也為節省永磁材料提供了可能。嵌入式永磁電動機的交軸與直軸電感間的差異程度一般介于凸裝式和內埋式之間，所以它的凸極效應也介于兩者之間。
|
