交流伺服控制器的主電路主要是由電力半導體器件組成，它擔負著電能的變換與調控任務。在交流伺服控制器的主電路中，電力半導體器件以開關方式工作，使損耗減小，從而提高電能的變換效率。但是，電力半導體器件以開關方式工作，也存在著缺點。由這樣一組開關器件所組成的開關功率放大器(變流器)與工作在線性狀態的放大器不同，它具有嚴重的時滯、諧波死區、飽和等非線性特性，使功率電路產生諧波，以及使變流器系統的模型復雜化。
在交流伺服控制器的主電路中，所采用的電力半導體器件通常有整流二極管、晶閘管、門極可關斷晶閘管(GTO)、大功率晶體管(GTR)功率場效應晶體管(P-MOsFET)、絕緣門極晶體管(IcBT)、智能化功率模塊(IPM)等。
本節重點從使用方面來了解上述器件的特性，以便選擇適當?shù)碾娏﹄娮悠骷M成主電路，使交流伺服控制系統在整體陛能與成本方面盡可能合理。
一 大功率晶體管
大功率晶體管(GTR)具有較低的電流增益，而且在通態條件下需要持續的基極驅動電流，但它不需要強迫換流電路。大功率晶體管可以用于較高的開關頻率這樣就允許電磁部件的尺寸縮小，并能由基極驅動電路提供限流保護。由于它不能經受反向電壓，因此其應用僅限于直流電壓型逆變器和斬波器中。
目前，在交流伺服控制器的主電路中，大都采用由達林頓功率晶體管組成的模塊使主電路結構簡化，便于安裝使用。
1．GTR的工作原理
在電力電子技術中，GTR主要是作為功率開關器件使用，采用共發射極接法，基極輸入脈沖電壓，如圖5—7所示。
當輸入端加入負電壓一u1be時，晶體管的發射結和集電結都處于反向偏置，其阻抗很大，于
是晶體管處于截止?fàn)顟B(tài)(關斷)，幾乎不導電。當輸入端是正電壓Ub。時，發射結和集電結都正
向偏置。這是由于正電壓Ub。提供基極電流，往基極注入大量的過�？昭�，過剩空穴對集電結勢
壘電容充電，使勢壘寬度變窄，高度變低。晶體 圖5—7晶體管共發射極連接電路管的兩個結都正偏，基極內又有大量過剩載流子，其阻抗自然很小，于是晶體管處于飽和狀態(導通)。

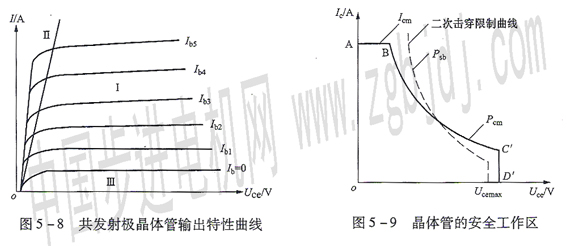

共發射極晶體管的輸出特性曲線如圖5—8所示。它表示輸入基極電流Ib一定時，集電極輸出電流IC與發射極一集電極電壓uce之間的關系。當輸入不同的基極
電流時，就可以得到一組類似的特性曲線。該曲線族可大致劃分為三個不同的狀態區域。I區為放大區，Ⅱ區為飽和區，Ⅲ區為截止區。晶體管作為開關應用時的工作狀態是截止和飽和兩個狀態，由截止?fàn)顟B(tài)過渡到飽和狀態只需要增加基極電流，由飽和狀態過渡到截止?fàn)顟B(tài)只需要除去基極電流。因?yàn)橐坏](méi)有基極電流的維持兩個結的勢壘電容就要放電，使勢壘寬度又恢復到反偏時的寬度(發射結只要恢復復到零偏時的寬度，晶體管就處于截止?fàn)顟B(tài))。
二 GTR的二次擊穿和安全工作區
大功率晶體管即使是工作在****耗散功率范圍以內，仍有可能突然損壞，一般是由二次擊穿引起的，二次擊穿是影響大功率晶體管安全工作區和可靠性的一個重要因素。
二次擊穿現象是集電極一發射極電壓突然由高變低，同時電流增加時出現的現象。根據發射結偏置狀態的不同，又分為基極正偏(F)、基極反偏(R)和基極開路三種情況。
安全工作區(ASO)就是直流極限參數Icm、Pcm電壓容量BUceo及二次擊穿功率Psb所組成的一個區域，如圖5—9所示。
由圖可以看出，在高壓范圍內，Pcm大于Psb所以在高壓范圍內必須以Psb代替PcmC′D′系集電極與發射極間的****壓ucemax曲線，一般有BUceo≤ucemax≤BUcbo關系。大功率晶體管不僅應工作在安全工作區內，還應根據工作條件和本身抗二次擊能力留出一定的裕量，實際使用時的****工作電壓往往比極限工作電壓低得多的原因在于此。
2功率場效應晶體管

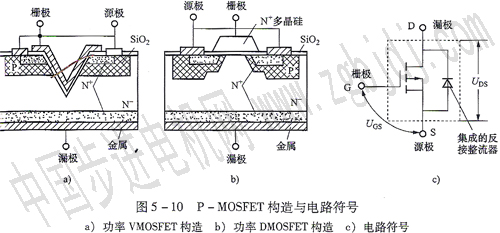

本來這種器件使用表面溝槽技術，稱為VMOSFET，其構造如圖5—10a所示。但現在高壓器件多采用平面型DMOSFET結構，如圖5一lOb所示。P—MOSFET的電路符號如圖5一10c所示。
功率場效應晶體管P—MOSFET是一種電壓控制多數載流子的電力半導體器
它在高頻小功率場合得到了廣泛的應用。近幾年來，交流伺服系統的逆變器采用P-MOSFET器件并不鮮見。與雙極型晶體管不同，P—MOSFET是一種電壓控制器件，用一個相對于源極端為的正電壓加到柵極上，在其內部便感應出一個N型溝道，在外加電壓uDS作用下，電子流從源極流向漏極、形成漏極電流ID。由于在極間有siΩ。作為層間絕緣隔離所以柵極電路阻抗非常高，一般在10°Ω范圍內，從信號源電路吸取的電流非常小。由于這種特點，使得P—MOSFET有可能直接用CMOS或TTL邏輯電路來驅動從理論上講，P—MOSFET是電壓控制器件。但實際上，各電極問不可避免存在著寄生電容，其等效電路如圖5—1l所示。所以在高速驅動中，還需要能提供一定的驅動電流。同時，這種器件有一個集成在一起的反接二極管，它允許通過與主器件同樣大小的續流電流。
1. 靜態特性

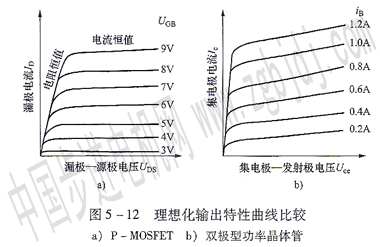

P一MOSFET基本的漏極一源極靜態特性如圖5—12a所示。為了便于比較還將雙極型晶體管的集電極一發射于圖5一12b中。
由漏一源特性曲線可以看出柵極電路有一個****的門限電壓，該電壓一般為2～4V，在此電壓以下時，極電流就非常小了。當柵極一源極電壓UGS超過該門限值時ID=UD特性具有兩個不同的區域，一個恒電阻RDS(on)區和一個恒電流區。P—MOSFET的RDS(on)是一個重要參數，并且決定了導通壓降。對于一個器件，RDS(on)隨著電壓定額的提高而增大，并且具有正的溫度系數特性。例如，一只30A、100V的MOsFET的導通壓降一般為1 5V而在****結溫150℃時，它增大到3V。對于一只500V的器件，在lOA和25℃時的壓降為4V，而在150℃時增大到8V。
盡管P—MOsFET的導通損耗非常高，但其開關損耗幾乎可以忽略不計。與雙極型器件比較，它沒有少數載流子延遲時間，而其開關時間基本上是由柵極對一個微小的輸入電容cIss的充放電能力來決定的。這里，cIss=cGs+cGD，而CDS被短路，cGS為柵極至源極電容，cGS為柵極至漏極電容，cDs為漏極至源極電容。如前所述，雖然P—MOsFET可由電壓源靜態控制，但通常也需要將電壓源控制信號經過電流源來提高控制電路的負載能力，實現動態跟蹤驅動P—MOsFET以使開關延遲縮到最短。
2安全工作區
如前所述，P—MOsFET是一種多數載流子由電壓控制的器件，所以它具有正的電阻溫度系數，并且與雙極型功率晶體管相比，其二次擊穿的效應也是極小的。

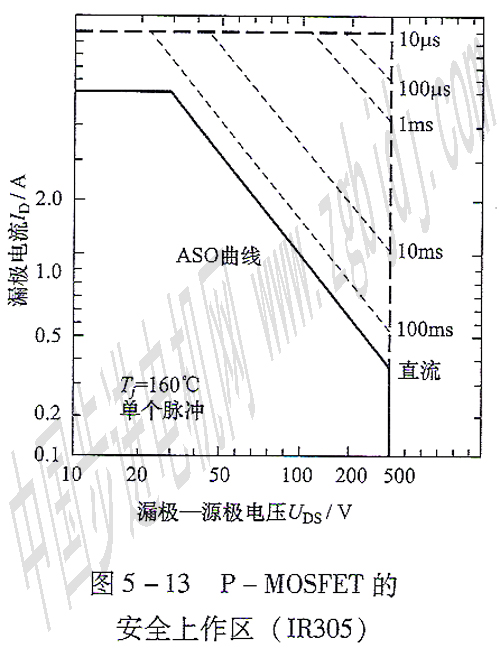

如果在器件內部出現局部發熱，則電阻的正溫度系數效應就迫使局部集中的電流均勻地分布到整個區域上去，所以不易造成二次擊穿現象。P—MOsFET的****安全工作區圖如圖5—13所示：
 該器件具有5A的連續電流定額，對于脈沖方式，它可以提高到****值10A，****漏極至源極電壓uDS在400V以下不致引起雪崩擊穿。P- MOsFET的安全工作區完全卣熱條件限定，而功率界限可以
電熱阻抗數據算得。如圖5一13所示，直流限制在全電壓范圍上受到125w功率耗散的限制。單個脈沖工作時的As0曲線如圖5一13所示。例如，在UDS=150V時，其直流電流值為O.83A(125w)，而對于lms的單個脈沖可以增大到7A(功耗1050gW)，對于lOμs的脈沖，其****電流達到lOA，
可安全工作.
對于感性負載，漏極至源極電壓瞬變過程通過漏極至門極的電容cDG而與門極耦合、為保護門極免受破壞性的過電壓，如果驅動電路阻抗較低，則有必要采用齊納二極管保護。感性負載一般由一個快速恢復二極管旁路，但雜散電感可能會引起破壞性的過電壓，為減小這種過電壓的影響，可在P—MOsFET的漏源極間并聯簡單的RC緩沖器．
|
