現代交流伺服系統在電火花線切割機床中的應用
電火花線切割加工是一種用線狀電極作工具的電火花加工方法。其特點是電極絲做單向低速走絲運動，工件相對電極做X、y方向的任意軌跡運動。x、y向運動可以由靠模、光電跟蹤、數字控制等手段來實現。如果電極絲再做某些輔助運動，還可以切割帶斜度的復雜工件。
電火花線切割加工機床分為單向低速走絲運動(WEDM～LS)和往復高速走絲運動(wEDM—HS)兩種。后者是我國首創出來的加工方式，但由于一些技術尚待解決，產品加工精度不高，應用受到限制。而國內外大量應用的是前者單向低速走絲方式。下面所述內容也是對此而言的。
電火花線切割加工是非常復雜的過程，其微觀過程尚需深入研究�，F(xiàn)在，將概括地介紹其基本原理。
電火花線切割機床是一種具有代表性的電加工方法，屬于物理加工，其基本原理是以電能方式把金屬熔融后再除去的一種加工方法，這與金屬切削的直接機械接觸的機械加工方法不同。線切割是以一根直徑為0．02～0．3mm的金屬線(鎢絲或鎢鉬合金絲或黃銅合金絲)為電極，貫通工件切割加工，放電電極放置在液體中，加工亦在液體(去離子水和乳化液)中進行。它主要用于各種形狀的沖模、擠壓模、粉末冶金模、彎曲模、塑壓模等通常帶錐度的模具，適合于加工細微復雜形狀的精密工件和難于用金屬切削加工的特殊材料與異形零件。它為試制新產品、模具制造、微制造業開辟了廣闊前景。
電火花線切割加工時，電極絲和工件之間進行脈沖放電。電極絲接脈沖電源的負極，工件接脈沖電源的正極。當來一個脈沖時，在電極絲和工件之間便產生一次火花放電，在放電通道的中心區溫度瞬時可高達10000°c以上。高溫使工件的金屬熔化，甚至有少量氧化。高溫也使得電極絲和工件之間的工作液部分產生氣化。這氣化后的工作液和金屬蒸汽瞬時迅速膨脹，并且?guī)в斜ǖ奶匦浴＿@種熱膨脹和局部微爆，就拋出熔化了和氣化了的金屬材料，從而實現了對工件材料的電蝕切割加工。

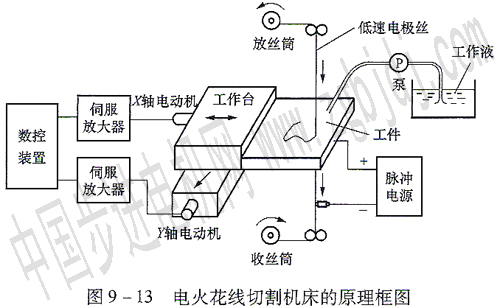

必須注意到，所有的電火花線切割加工工藝都是在機床上實施的。因此電火花線切割精度與機床的性能水平有很大關系。機床由床身、X-y坐標工作臺、運絲機構、絲架、工作液箱和夾具等組成。電火花線切割機床的原理框圖如圖9—13所示．
電火花線切割機床最終是通過x—y坐標工作臺與電極絲間的相對運動來實現加工的。每個坐標方向都由交流伺服電動機驅動運動，在電動機軸端都裝有光電編碼器，分別取出速度和位置信號構成速度環和位置環，對X一y工作臺在X方向和y方向進行連續二坐標控制。通過合成運動可獲得各種平面圖形曲線軌跡。為保主工作臺的定位精度和靈敏度，必須有良好的機械傳動。要求伺服進給系統能完成軌跡控制，保證電極絲相對于工件按預定的軌跡運動，切割出加工零件的輪廓；保證_電極絲相對工件的速度與工件蝕除速度基本同步，故要對進給速度能夠快速修正調整。在整個工作過程中，電極周圍的液體靠泵的動力進行循環，而切割加工按數控程序進行。
加工精度與加工條件、工件材料、切割線材料等多種因素有關，采用交流伺服系統控制的電火花切割后，尺寸精度可達±(1～5)μm，表面粗糙度Ra O.1-O.5μm，低速時走絲速度0．01～0．25 rn／s，加工速度可達80mm的2次方／min。為了進一步提高進給精度，可以采用永磁直線伺服電動機直接驅動方式。
在線切割加工過程中，電極絲本身沿自身軸線做走絲運動，產生電火花放電時，作為工具的電極絲本身也會有損耗。只有保證電極絲以一定的速度走絲，使參與放電加工過的電極絲快速離開放電區，后續新絲補充進入其中。放電區的電極絲就這樣地不斷更新，同時要求電極絲與工件之間實現間隙檢測與控制，保證電極絲直徑不變，保持一定的張力，才能保證加工精度。所以系統要有交流伺服電動機驅動的恒張力控制系統，以保持電極絲運動的平穩性。
|
