摘要：利用FPGA可編程芯片及Verilog HDL語言實現了對直流電機PwM控制器的設計，對直流電機速度進行控制。介紹了用Verilog HDL語言編程實現直流電機PwM控制器的PwM產生模塊、串口通信模塊、轉向調節模塊等功能，該系統無須外接D／A轉換器及模擬比較器，結構簡單，控制精度高，有廣泛的應用前景。同時，控制系統中引入上位機控制功能，可方便對電機進行遠程控制。
關鍵詞：FPGA；串口通信；PwM；直流電機；實驗引 言傳統的方法產生PwM信號電路比較復雜。數手PWM控制只需FPGA中的內部資源就可以實現。
本文介紹了一種用單片大規模FPGA實現的發生的直流電機控制器，其中產生的PwM波具有脈沖中心對稱、PwM周期和死區時間可編程等特點，且性能優異，靈活性和可靠性高，同時，加入了串行通信接日，方便加入上位機控制功能。
用數字比較器代替模擬比較器，數字比較器的一端接設定值計數器的輸出，另一端接線性遞增計數器輸出。當線性計數器計數值小于設定值時輸出低電平，大于設定值時輸出高電平。與模擬控制相比，省去了外接的D／A轉換器和模擬比較器，F(xiàn)PcA外部連線很少，電路更加簡單。而且通過總線數據或按鍵控制在系統調整脈寬數及數字比較器的設定值，從而實現對電機轉速、波動等參數的靈活控制。

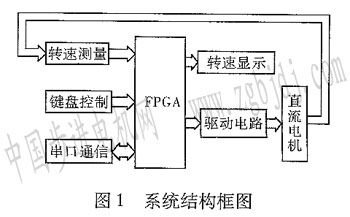

系統整體設計系統的整體框圖如圖l所示。該系統以芯片為控制核心，通過按鍵或上位機設定電機速度和PwM占空比，由FPGA的I／O口控制直流電機驅動芯片驅動直流電機的轉動。轉速的測量由碼盤完成，速度顯示數碼管來實現。本系統是基于實現電機的恒速調節而進行設計的。
系統分以下幾個模塊：轉速調節模塊，脈寬調制(PwM)模塊，速度檢測模塊，串行通信模塊。
1．1串口通信模塊本設計中采取異步串行通信。以一個字符為單位傳送，需要cPu與上位機之間事先必須約定字符格式和波特率。設計采用固定的字符傳輸格式：一位起始位，8位數據，一位停止位。如圖2所示。
傳送順序是低位在前，高位在后，依次傳送。
用4倍波特率作為接收采樣時鐘，并把第8個采樣值作為接收數據。在用FPGA實現的異步串行通信電路中采用FIFO進行緩存，并在劃分為接收模塊、發送模塊和接口模塊三個功能模塊，其中接收模塊實現遙測數據的接收、緩存，發送模塊實現遙控數據的緩存、發送，接口模塊則實現和外部的連接。發送模塊要實現對遙控數據緩存，同時按照設計的異步串行通信字符格式將數據串行發送。發送模塊包含移位寄存器、實現遙測數據計數的計數器和發送狀態機電路等。
如圖3所示，F(xiàn)PGA模塊接收從RS一485發送過來的串行數據，25位為一個字符。該模塊分別實現提取八位數據和串行數據發送的功能。當連續輸出16個l后，下一個din為O時，開始提取后面的8位有效的數據00101010，然后加上起始位1，停止位O。程序中，波特率可以根據需要通過分頻程序進行改動。
1�。�2轉速調節模塊直流電動機轉速的控制方法可分為兩類，即勵磁控制法與電樞電壓控制法。本系統采用電樞電壓控制法，是通過調節PwM觸發信號的占空比來改變伺服電機的平均輸入電壓，從而實現調速的目的。電動機的電樞繞組兩端的電壓平均值為：
式中，D為占空比，Us電源電壓，D的變化范圍為[O，1]。由式(1)可知，當電源電壓us不變的情況下，電樞兩端電壓的平均值Uo取決于占空比的大小，改變D值也就改變了電樞兩端電壓的平均值，從而達到控制電動機轉速的目的，即實現PwM控制。
1．3 PwM產生模塊脈沖調制PwM 原理：FPGA中的基準計數器，用來產生類似模擬電路中的三角波基準，是一個最小計數值為O、****計數值為周期寄存器中保存的數值、計數方向交替變化的可逆計數器。
同時基準計數器單元產生一個方向信號DIR，可作為外部中斷源(邊緣觸發方式)，在PwM開關周期的起始點產生中斷。
軟件設計較簡單，在初始化階段設置好周期寄存器、死區寄存器，以后只需在PWM中斷服務程序中將計算好的脈寬數據送到脈寬寄存器，然后退出中斷服務程序，等待控制器在觸發脈沖控制下將脈寬寄存器的數據鎖存到緩沖寄存器中。在下一個周期中輸出相應的脈沖，同時中斷被觸發，便開始了下一個PwM中斷服務程序。圖4為PwM產生原理圖。其中H1的占空比：
可見Hl，L1的占空比D由基準計數器值T和緩存器值he—buf和死區寄存器值共同決定，通過總線數據或者按鍵調節分別控制周期，脈寬，死區寄存器的值來調節占空比，控制電機加速、減速。

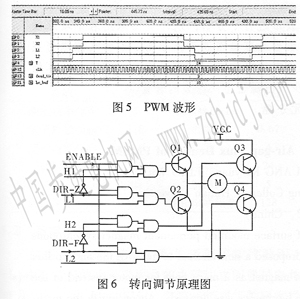

圖5為PwM波仿真結果，正如圖5所示T和—buf的值被正確的變成周期為50，占空比為％的PwM波形輸出，死區時間3也被正確地加入，產生了4路帶有死區的PwM波形。
1 ．4轉向調節模塊圖6為轉向調節原理圖，有兩個方向信號和一個使能信號。如果DIR—z信號為0，DIR—F信號為l，并且使能信號是1，那么三極管Q1和Q4導通，電流從左至右流經電機，電機正轉；如果—z信號變?yōu)?，而DIR—F信號變?yōu)镺，那么和Q3將導通，電流則反向流過電機，電機反轉。
其中Hl，L1，H2，12是由PwM模塊產生的一定占空比的PWM波，用來控制電機轉速。
實驗圖7為用數字示波器采樣、基于FPcA的直流電動機控制系統占空比為74 6％的PwM波形。其頻率隨電機轉速變化，改變FPGA程序中的T和—buf即可改變PwM波形的占空比。
3 結語直流電機
由于具有速度控制容易，啟、制動性能良好，且在寬范圍內F滑調速等特點而在冶金、機械制造、輕工等工業部門中得到廣泛應用。
本文所介紹的直流電機PWM控制器本文給出采用設計FPGA脈寬調制控制方案，計算機仿真的結果表明，該電路能有效地產生PwM控制信號控制電機的轉速，控制精度由FPGA中的數字比較器決定，硬件電路搭建簡單，程序代碼書寫容易。用FPGA的I／0口產生PwM控制信號，一片F(xiàn)PGA可以同時輸出多路PwM信號，具有通用性，設計同時包含實現異步串行通信的功能，可以實現對數據的接收和發送，并可以在接收數據時對其校驗位、停止位進行判斷，在發送數據時可以形成完整的一幀數據格式。將該異步串行通信接口設計實現的數據采集與處理系統中，可以成功地實現和遠端的上位機進行異步串行通信，方便進行遠程控制。
|
