摘要：通過建立無軸承異步電機在同步旋轉的d—g坐標系下的電路一磁路模型的狀態方程，將無軸承異步電機輸出方程簡單求導，得到所需的坐標變換和非線性狀態反饋，實現了無軸承異步電機轉矩繞組的輸入輸出線性化。將復雜系統解耦成兩個獨立的線性子系統，使用Matlah求解仿真分析，驗證其為復雜的非線性系統，然后根據精確線性化理論證明了可以對電機進行精確線性化，并根據反饋?zhàn)鴺?biāo)變換，求出了線性化的結果，最后提出對線性化的展望。
關鍵詞：無軸承異步電機；仿真；精確線性化；狀態方程
0 引 言
無軸承電機是集旋轉與懸浮于一體的新型電機，利用磁軸承結構和交流電機定子結構的相似性，把轉矩繞組和懸浮控制繞組共同繞制在電機的定子上，這樣就可以省去徑向軸承使電機的軸向空間大幅度減少。與一般電機相比，無軸承電機是一個更復雜的多變量、強耦合、非線性的復雜系統。無軸承電機懸浮力的產生是兩繞組相互作用產生的結果，電磁轉矩與徑向懸浮力之間存在耦合，故兩者的相互解耦是實現電機穩定懸浮運行的基礎。文獻[4_5]分別敘述了基于氣隙磁場定向的無軸承異步電機解耦控制。由于氣隙磁場定向控制算法復雜、存在失穩轉矩等缺點，且經研究發現：徑向懸浮力的控制受氣隙磁場幅值和相位的影響，如果能在線辨識出電機的氣隙磁場，則控制算法可更具靈活性。文獻[6_9]基于轉子磁場定向的無軸承異步電機控制，其通過轉矩繞組的轉子磁鏈和定子電流在線辨識出電機的氣隙磁場。微分幾何精確線性化解耦的方法是由我國學者提出并發展起來的基于系統I/O描述的一種線性化方法，已成功解決了多種非線性控制問題。
它從對系統不同的描述出發，采用不同的處理方法，得到相同的線性化效果，在應用過程中可以相互借鑒。
本文應用精確線性化原理，從系統的輸出方程出發得到所需的坐標變換與狀態反饋，實現無軸承異步電機懸浮繞組與轉矩繞組的解耦。
本文將原系統轉化為具有******解耦的轉速和磁鏈2個獨立線性子系統，實現了動態的完全解歐。
最后給出了仿真結果。

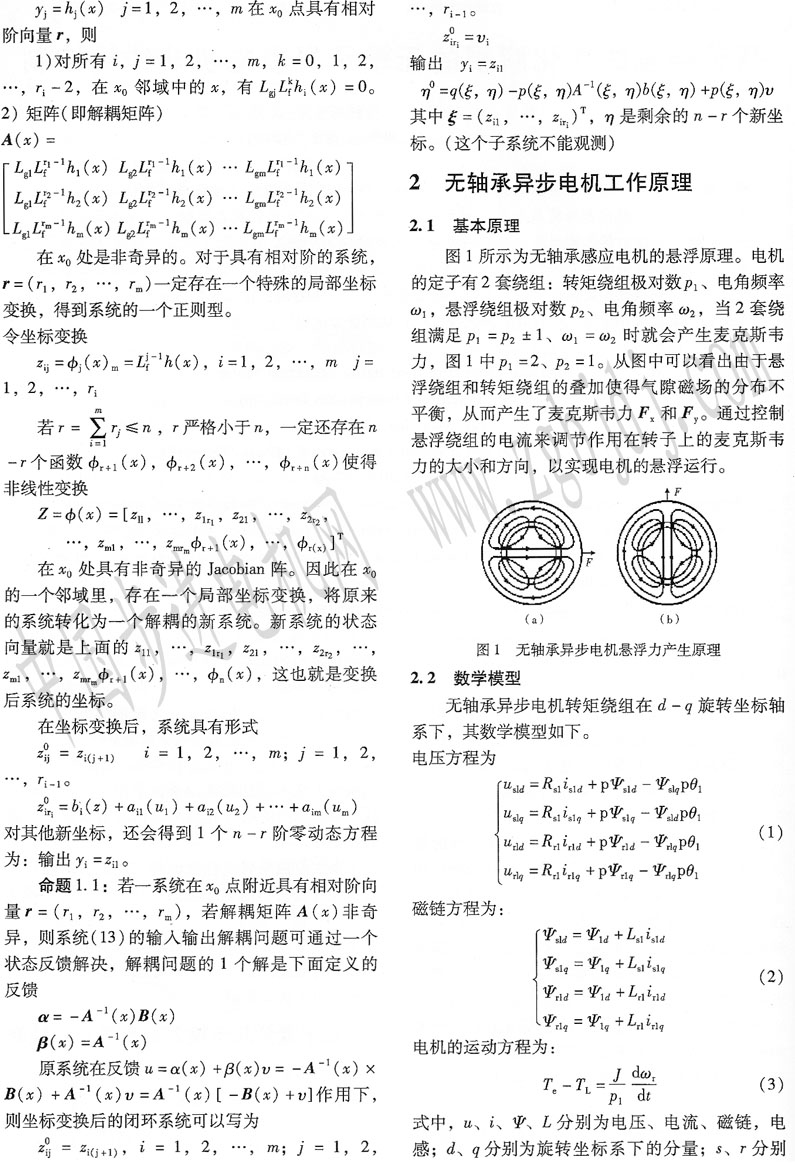

1 基于微分幾何輸入輸出的解耦控制
一個多輸人多輸出非線性系統(這里假定輸入輸出數相等，符合電機情況)
|
