1 撓性傳動機構設計除滾珠絲杠副、齒輪副等傳動部件之外，機電一體化系統中還大量使用同步帶、鋼帶、鏈條、鋼絲繩及尼龍繩等撓性傳動部件。
(1)同步帶傳動 同步帶傳動是綜合了普通帶傳動和鏈輪、鏈條傳動優點的一種新型傳動，如圖2-22所示。
它在帶的工作面及帶輪外周上均制有嚙合齒，通過帶齒與輪齒作嚙合傳動。為保證帶和帶輪作無滑動的同步傳動，其齒形帶采用了承載后無彈性變形的高強度材料，以保證帶的節距不變：故它具有傳動比精確、傳動效率高(可達98％)、能吸振、噪聲低、傳動平穩、能高速傳動、維護保養方便等優點，故使用范圍較廣泛。其主要缺點是安裝精度要求高，中心距要求嚴格。
(2)鋼帶傳動鋼帶傳動的特點是鋼帶與帶輪間接觸面積大、無間隙、摩擦阻力大、無滑動，結構簡單緊湊，運行可靠，噪聲低，驅動力大，壽命長，鋼帶無蠕變。
(3)繩輪傳動 繩輪傳動具有結構簡單、重量輕、體積小、傳動剛度大、結構柔軟、成本較低、噪聲低等優點。其缺點是帶輪較大，安裝面積大，加速度不易太高。適用于較長區間內傳遞力矩，廣泛應用于機械、造船、采礦、林業、水產以及農業等。
(4)鏈傳動鏈傳動的鏈條可分為圓環鏈、滾子鏈等。滾子鏈傳動屬于比較完善的傳動機構，由于噪聲小，效率高，因此得到廣泛應用。但是，高速運動時因滾子和鏈輪之間的碰撞產生較大的噪聲和振動，所以只有在低速時才能得到滿意的效果。
2.間歇傳動機構設計間歇傳動部件有：凸輪間歇運動、棘輪傳動、槽輪傳動等機構。這些傳動部件可將原動機構的連續運動轉換為間歇運動。其基本要求是移位迅速、移位過程中運動無沖擊、停位準確可靠。

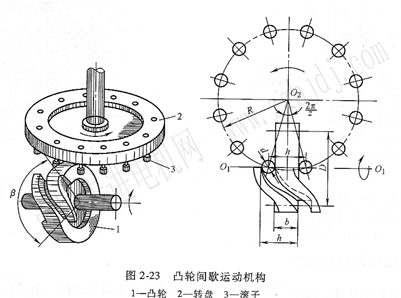

2. 1．凸輪間歇運動機構如圖2_23所示，
凸輪間歇運動機構是由凸輪1、轉盤2及機架所組成。轉盤2端面上固定有圓周分布的若干滾子3。當主動件(凸輪)轉過曲線槽所對應的角度β時，凸輪曲線槽推動滾子使從動件(轉盤)轉過相鄰兩滾子所夾的中心角2π/z其中。為滾子數；當凸輪繼續轉過其余角度(2π一盧)時，轉盤靜止不動。這樣，當凸輪連續或周期性轉動時，就可得到轉盤的間歇轉動。該機構用以傳遞交錯軸間的分度運動。
凸輪間歇運動機構的特點是：運轉可靠，傳動平穩，轉盤可以實現任何運動規律，可以適應高速運轉的要求；可以改變凸輪曲線槽所對應的β角，以改變轉動與停歇時間的比值：
在轉盤停歇時，一般就依靠凸輪棱邊進行定位，不需要附加定位裝置，因此凸輪加工精度要求高。
2.2 棘輪傳動機構

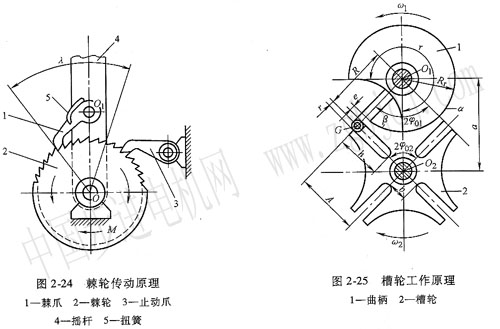

棘輪機構主要由棘輪和棘爪組成，其工作原理如圖2-24所示。棘爪1裝在搖桿4上，能圍繞0點轉動，搖桿空套在棘輪凸緣上作往復擺動。當搖稈(主動件)作逆時針方向擺動時，棘爪1與棘輪2的齒嚙合，克服棘輪軸上的外加力矩M，推動棘輪朝逆時針方向轉動，此時止動爪3(或稱止回爪、閘爪)在棘輪齒上打滑。當搖桿擺過一定角度而反向作順時針方向擺動時，止動爪3把棘輪閘住，使其不致因外加力矩塒的作用而隨同搖桿一起作反向轉動，此時棘瓜1在棘輪齒上打滑而返回到起始位置。搖桿如此往復不停地擺動時，棘輪就不斷地按逆時針方向間歇地轉動。扭簧5用于幫助棘爪與棘輪齒嚙合。棘輪傳動有噪聲、磨損快，但由于結構簡單、制造容易，故應用較廣泛。
2.3．槽輪傳動機構
槽輪傳動機構又稱為馬氏機構，如圖2—25所示，它由曲柄(撥銷盤)1和槽輪2組成。
其工作原理如下：曲柄(主動件)以不變的角速度ω1旋轉，撥銷轉過2ψ01角時，槽輪轉過相鄰兩槽間的夾角2ψ02在撥銷轉過其余部分角時，槽輪靜止不動，直到撥銷進入下一個槽中，又重復以上循環。這樣，就將撥銷盤的連續運動變?yōu)椴圯喌拈g歇運動。為保證在靜止時間內的位置準確，在撥銷盤和槽輪上分別作出銷緊弧面和定位弧面來鎖住槽輪。槽輪傳動機構具有結構簡單，轉位迅速，從動件能從較短的時間內轉過較大的角度，傳動效率高，槽輪轉位時間與靜止時間之比為定值等優點。但是，由于槽輪的角速度不是常數，在轉位開始與終了時，有一定大小的角速度，從而產生沖擊；又由于利用鎖緊弧和定位弧定位，其定位精度往往滿足不了要求，在要求工作盤的定位精度較高時，需要另加定位裝置；制造和裝配精度要求較高。
|
