導軌能夠保證零部件之間有相對往復運動或環形欲動的位置精確度，導軌多與箱形零件作成一體，設計合理的導軌，使其具有較好的工藝性和經濟性。以下為機械導軌設計中常見的需要考慮的問題：
1)注意導軌截面的選擇。常見的導軌截面形狀有：矩形、三角形、燕尾形和圓柱形等。每一種又分為凹、凸兩種，且每兩種形狀導軌之間可以相互結合。凸導軌不易積存潤滑油，當然也不易積存較多的切屑和臟物，因此多用于移動速度較低且不易防護的部件；凹形導軌則與其相反，故凹形導軌多用于移動速度較高的部件上，但必須有防屑保護裝置。
三角形導軌由于依靠它的兩個側面導向，因此磨損后可以自動補償，所以它的導向性及精度保持性都高。
導向精度隨其頂角的增加而降低；承載面積隨其頂角的增加而增加。頂角通常取90°；在受力較大的機械系統中頂角取110°～120°；對于精度較高的機械系統頂角常取小于90°。三角形導軌的加工、檢驗和維修均比較困難。
矩形導軌的剛度和承載能力很大，當量摩擦因數比三角形導軌低。制造、調整、檢驗、維修都方便，但側面磨損后不能自動補償，因此必須有間隙調整裝置。
燕尾形導軌可以承受顛覆力矩，可用一根鑲條對水平及垂直方向的間隙進行調整。此導軌剛性較差，摩擦力較大，制造、檢驗、維修都較復雜。一般多用于層次多、受力小且間隙調整方便的移動部件上。
圓柱導軌制造簡單，內孔、外孔可分別通過磨削達到精度配合，但工作一段時間后磨損，不易補償，間隙也不易調整。適用于移動件只受軸向力的場合。
不同截面形狀的導軌相互結合后取長補短。如三角形和矩形導軌組合后，使得移動導軌不但導向性好、剛度好，且制造也相對方便了。如燕尾形導軌和矩形導軌組合后，既調整方便，又能承受較大的力矩。此外，當組合導軌由一條導軌的兩側導向時，稱為窄式導向；而由兩條導軌的左右兩個側面導向時，則稱為寬式導向。雙矩形導軌中用窄式導向的較多，這是因為當導軌受熱膨脹時寬式導向的比窄式的變形量大，調整時側向問隙大些，因此其導向性較差。矩形與燕尾形導軌組合時兩種導向均可采用。矩形與三角形導軌組合時，則以三角形導軌作為窄導向。
2)注意作用在導軌支承工作臺的驅動力，其作用點應在使導軌的阻力矩平衡的位置。
3)注意為使導軌受力均勻，導軌與工作臺兩者較短的放在上面，較長的放在下面。
4)注意應使導軌的支承部分有較高的剛度，禁忌把導軌設計成懸臂結構，應該用箱壁支承在導軌的下面，并設有必要的肋，如圖2—45所示。

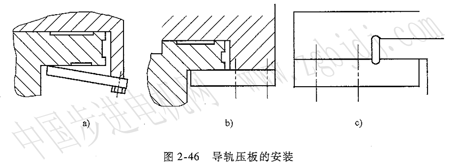

5)注意盡量減少導軌的內部缺陷，所以在制造過程中應采取適當?shù)墓に嚧胧?BR> 6)注意當導軌采用壓板時，要保證壓板接觸良好，穩定可靠，如圖2—46所示，圖b方案比圖a方案適合。
7)注意為了調整壓板與導軌地面之間的間隙，應在壓板、導軌和床身的結合面處開溝槽，如圖2—46c所示。

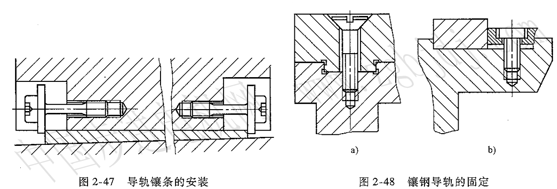

8)注意當導軌采用鑲條時，由于鑲條的表面導向精度和承載能力較差，所以鑲條應安裝在不受力或受力較小的位置，且保證鑲條調整無間隙，如圖2—47所示。
9)注意在鑲鋼導軌中，當采用開槽沉頭螺釘固定時，常因無法調整位置而使頭部錐面不能全部均勻接觸，所以禁忌采用，如圖2—48所示，應該采用圖b方案，不能采用圖a方案。
10)注意為使加工裝配方便，固定導軌中的螺釘禁忌斜置，如圖2—49所示。
11)注意當導軌的溫度變化較大時，為使其工作平穩，導向面之間的距離禁忌太大。
12)注意在工作臺受力變化時，為避免導向面改變帶來的誤差，應保持導向面不變，所以常采用V一平導軌。
13)注意扭緊緊定螺釘時引起的導軌變形對其精度的影響。
14)注意為保證導軌的精度，相配合的導軌面能夠互研。
15)注意在導軌安裝過程中，為保證其精度，盡量減少調整工作。
16)注意對于滾珠導軌，由于滾珠與導軌為點接觸，應力較大，所以導軌面應有足夠的硬度，否則易產生塑性變形。
17)注意如果滾動體為滾柱，則滾柱禁忌過長，以免工作時滾柱歪斜。
18)注意為防止?jié)L動件脫出導軌，導軌兩端設置限位裝置，如圖2-50所示。
19)注意盡量禁忌采用刮研導軌，以免增大工作量。
20)注意為防止出現爬行現象，可采取以下措施：采用滾動導軌、靜壓導軌、卸荷導軌、貼塑料層導軌等；在普通滑動導軌上使用含有極性添加劑的導軌油；用減小結合面、增大結構尺寸、縮短傳動鏈、減少傳動副等方法提高系統的剛度。
在可能的情況下，應盡量增加導軌的工作長度，這是因為增長后，不但可使導軌表面接觸變形引起的動導軌偏轉角減小，而且還使導軌各處壓力均勻。
為了提高導軌副之間的耐磨性和防止咬焊，動導軌和支承導軌的材料禁忌相同，原則上是一硬一軟。如果材料相同，也必須采用不同的熱處理方法，使雙方硬度不同。在滑動導軌副中，支承導軌一般采用淬火鋼或淬火鑄鐵，動導軌多采用塑料軟帶導軌。在高精度機械系統中，一對導軌副均用不淬火的耐磨鑄鐵材料，這是因為各導軌需進行刮研精加工，而對于不太重要或不常運動的導軌副則使用普通的灰鑄鐵材料。
此外，應注意運動導軌的硬度一般應比支承導軌的硬度要低。長導軌的耐磨性和硬度比短導軌要高，因為長導軌各處的使用情況不等，所以磨損程度也就不一樣，而不均勻的磨損對加工精度的影響又很大，并且長導軌不易做到完全防護，受到意外刮傷的機會也多。
|
