定位機構是機電一體化機械系統中一種確保移動件占據準確位置的執行機構，通常采用將分度機構和鎖緊機構組合的形式來實現精確定位的要求。

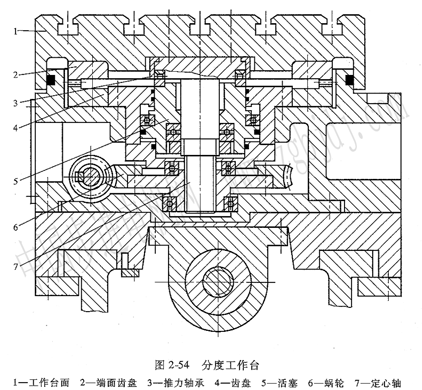

圖2-54所示
的xH754型臥式加工中心的分度工作臺就是這樣一種定位機構。工作臺面1靠端面齒盤2和齒盤4精確定位。活塞5將工作臺面抬起，蝸輪6使工作臺面轉動位置。
齒盤共有72齒，每齒間隔5°，故每次轉位的角度必須為5°的倍數。
分度前，活塞5的下腔通壓力油，經推力軸承3把工作臺抬起，端面齒盤2和齒盤4分開。工作臺的定心軸7與蝸輪6為花鍵連接。分度時，直流伺服電動機通過十字滑塊聯軸節(圖中未示出)、蝸桿傳動蝸輪6，經工作臺定心軸7上的花鍵使工作臺轉位。轉位完畢后，活塞5的上腔通壓力油，把工作臺下拉，靠端面齒盤2和齒盤4定位。

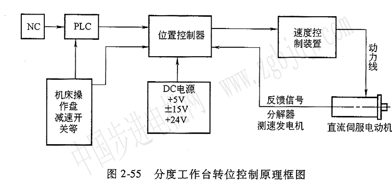

分度工作臺的旋轉和粗定位的控制原理框圖見圖2—55，
數控系統Nc控制可編程序控制器PLc，由PLc經位置控制器及速度控制裝置控制驅動分度的伺服電動機。與伺服電動機同軸的測速發電機產生速度反饋信號，分解器產生位置反饋信號。電動機回轉指令為增量式，分解器轉一圈為一波距，此時分度工作臺已轉動一個設定指令的最小增量值。根據數控系統Nc發出的指令，工作臺轉過要求的角度，這就是粗定位。最后定位精度由端面齒盤保證。
|
