數控機床是機械加工中最常見的機電一體化產品，目前正向著高速化和精密化方向發展。在其發展過程中，為滿足各種加工的需要，許多新型的執行機構相繼出現，如各種動力卡盤和回轉刀架。
1．動力卡盤該類型卡盤在機床主軸轉動情況下，工件能自動回轉，可做到一次裝夾完成全部加工工序。它廣泛應用于十字形零件、T形零件的車削加工過程。
圖2_56所示
為BP4—22型轉塔車床自動回轉卡盤。卡盤體由兩部分組成：不動部分2和可換部分4。不動盤體中裝有動力傳動元件(液壓缸3用于夾緊工件8，液壓缸13、14用于回轉工件)，由裝在盤體中心孔的配油管，沿不動盤體中的管路，將液壓油送至液壓缸。
在可換盤體中裝有分度元件，樞軸10是一多棱體，搖桿12裝在心軸1l上。樞軸的具體結構根據工件回轉角度而定；夾緊卡爪7和定位爪9根據工件形狀確定。該卡盤由法蘭盤1固定在機床主軸上，其工作過程為工件在定位爪9上定位；壓力油進入夾緊液壓缸3的左腔，使活塞桿推動滑塊5(滑塊的支承套6上裝有夾緊卡爪7)向下運動，壓緊工件；然后主軸旋轉，刀架趨進，進行工件的一面加工。當工件的一面加工完畢，主軸停轉，刀架退出，壓力油進入液壓缸14，液壓缸13的工作腔與泄漏管接通，從而使搖桿12帶動工件沿順時針方向轉動90°，與樞軸10多棱體的另一面接觸，然后可進行工件下一個面的切削加工。
2．自動回轉刀架自動回轉刀架是在一定空間范圍內，能使刀架執行自動松開、轉位、精密定位等一系列動作的一種機構。

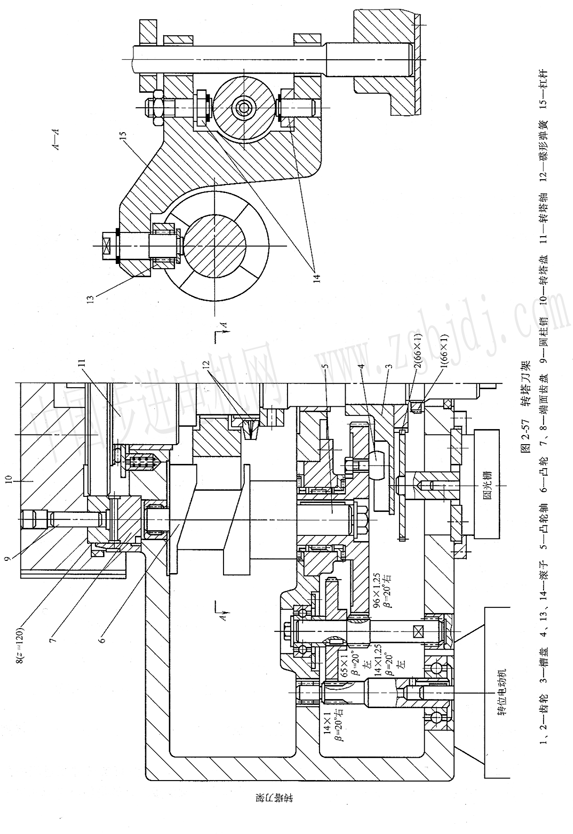

圖2_57所示
為TND360數控車床的自動回轉刀架(轉塔刀架)，它可實現加工過程中的自動換刀。它為八角形，徑向裝刀，可將8組刀具安裝在刀架溜板上，轉塔軸與機床主軸平行，采用馬氏機構轉位，端面齒盤定位，相鄰刀位隔45。，分度誤差為±3′。其工作原理為：轉位電動機經傳動比為14／65、14／96的齒輪副驅動凸輪軸5。凸輪軸5前端有圓柱凸輪6，經滾子13、杠桿15，滾子14抬起轉塔軸11，使端面齒盤8與7分離。齒輪96×1．25上的滾子4進入馬氏槽盤3，使轉塔軸ll連同轉塔盤10轉過45。，與此同時，轉塔軸上的齒輪1經齒輪2使圓光柵也轉過45。，滾子4離開槽盤3，轉位結束，之后凸輪6使?jié)L子13向下．經滾子14，碟形彈簧12壓轉塔軸11，使端面齒盤嚙合，實現定位(彈簧12控制齒盤的壓緊力)。該機構由馬氏槽盤提供分度運動，由端面齒盤保證定位精度。
轉塔刀架有保險機構：圓柱銷9在安裝完畢、轉塔盤10與端面齒盤8用螺釘固定后拔出，留以備用。如刀具受力過大或出現故障而使轉塔盤受到大的扭矩時，由于圓柱銷9已拔去，螺釘與螺釘孔之間有空隙，轉塔盤10可稍微轉動，經齒輪1、2使圓光柵也稍作轉動，發出脈沖信號，使機床停車。這樣就不致?lián)p壞齒盤，并保證零件加工的安全。停車后，檢查現場，恢復原位(只需松開螺釘，插ANON 9即可)，便可重新起動。
|
