工業機器人是一種自動控制、可重復編程、多功能、多自由度的操作機，是能搬運物料、工件或操作工具以及完成其他各種作業的高精密機電一體化設備。工業機器人末端執行器裝在操作機手腕的前端，是直接實現操作功能的機構。
末端執行器因用途不同而結構各異，一般可分為三大類：機械夾持器、特種末端執行器、****手(或靈巧手)。
1．機械夾持器
它是工業機器人中最常用的一種末端執行器。
(1)機械夾持器應具備的基本功能 首先它應具有夾持和松開的功能。夾持器夾持工件時，應有一定的力約束和形狀約束，以保證被夾工件在移動、停留和裝入過程中不改變姿態。當需要松開工件時，應完全松開。另外，它還應保證工件夾持姿態的幾何偏差在給定的公差帶內。
(2)分類和結構形式機械夾持器常用壓縮空氣作動力源，經傳動機構實現手指的運動。根據手指夾持工件時運動軌跡的不同，機械夾持器分為：
1)圓弧開合型。在傳動機構帶動下，手指指端的運動軌跡為圓弧。如圖2-58所示，圖a采用凸輪機構，圖b采用連桿機構作為傳動件。夾持器工作時，兩手指繞支點作圓弧運動，同時對工件進行夾緊和定心。這類夾持器對工件被夾持部位的尺寸有嚴格要求，否則可能會造成工件狀態失常。
2)圓弧平行開合型。這類夾持器兩手指工作時作平行開合運動，而指端運動軌跡為一圓弧。圖2—59所示的夾持器是采用平行四邊形傳動機構帶動手指的平行開合的兩種情況，其中圖a所示機構在夾持時指端前進，圖b所示機構在夾持時指端后退。
3)直線平行開合型。這類夾持器兩手指的運動軌跡為直線，且兩指夾持面始終保持平行，如圖2—60所示。圖a采用凸輪機構實現兩手指的平行開合，在各指的滑動塊上開有斜形凸輪槽，當活塞桿上下運動時，通過裝在其末端的滾子在凸輪槽中運動，實現手指的平行夾持運動。圖b采用齒輪齒條機構，當活塞桿末端的齒條帶動齒輪旋轉時，手指上的齒條作直線運動，從而使兩手指平行開合，以夾持工件。
夾持器根據作業的需要形式繁多，有時為了抓取特別復雜形體的工件，還設計有特種手指機構的夾持器，如具有鋼絲繩滑輪機構的多關節柔性手指夾持器、膨脹式橡膠手袋手指夾持器等。
2．特種末端執行器

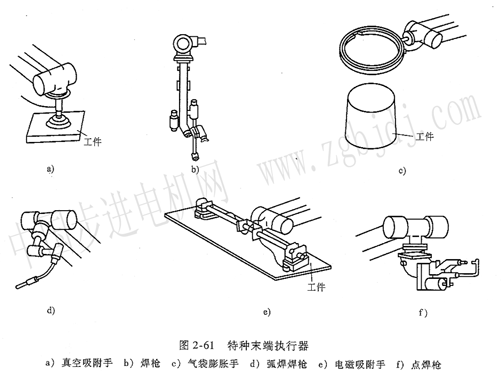

特種末端執行器供工業機器人完成某類特定的作業，圖2．61列舉了一些特種末端執行器的應用實例。下面簡單介紹其中的兩種。

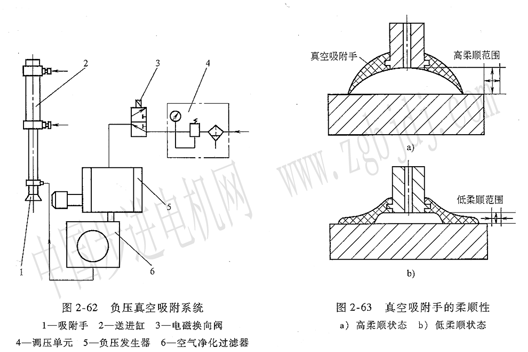

(1)真空吸附手如圖2-61a所示，工業機器人中常把真空吸附手與負壓發生器組成一個工作系統(如圖2-62所示)，控制電磁換向閥的開合可實現對工件的吸附和脫開。它結構簡單，價格低廉，且吸附作業具有一定的柔順性(如圖2．63所示)，這樣即使工件有尺寸偏差和位置誤差也不會影響吸附手的工作。它常用于小件搬運，也可根據工件形狀、尺寸、重量的不同將多個真空吸附手組合使用。
(2)電磁吸附手它利用通電線圈的磁場對可磁化材料的作用力來實現對工件的吸附作用。它同樣具有結構簡單、價格低廉等特點，但其最特殊的是：它吸附工件的過程是從不接觸工件開始的，工件與吸附手接觸之前處于漂浮狀態，即吸附過程由極大的柔順狀態突變到低的柔順狀態。這種吸附手的吸附力是由通電線圈的磁場提供的，所以可用于搬運較大的可磁化材料的工件。

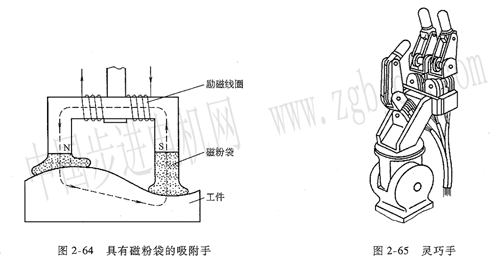

吸附手的形式根據被吸工件表面的形狀來設計。圖2-64所示的電磁吸附手可用于吸附不同的曲面工件，這種吸附手在吸附部位裝有磁粉袋，線圈通電前將可變形的磁粉袋貼在工件表面上，當線圈通電勵磁后，在磁場作用下，磁粉袋端部外形固定成被吸附工件的表面形狀，從而達到吸附不同表面形狀工件的目的。
3．靈巧手
它是一種模仿人手制作的多指多關節的機器人末端執行器。它可以適應物體外形的變化，對物體施加任意方向、任意大小的夾持力，可滿足對任意形狀，不同材質的物體的操作和抓持要求。但由于其控制、操作系統技術難度較大，雖然目前國內外對其研究十分重視，卻仍處在研制階段。圖2—65為靈巧手的一個實例。
|
