由于執行機構完成的任務多種多樣，所以執行機構的組成也不盡相同，從上面的論述可知，機械執行機構已經與電子、液體等相結合，形成較先進的機電、機液等執行機構。因?yàn)闄C(jī)電等類型的執行機構是在純機械機構的基礎上加上相應的電、液等部件構成，所以設計合理的純機械執行機構對設計適當?shù)臋C(jī)電等類型的執行機構至關重要，本節重點介紹純機械執行機構的設計禁忌。另外，由于許多傳動機構(例如齒輪機構、間歇機構等)又被應用為執行機構，而那些機構的禁忌前面已經介紹，這里不再贅述。
執行機構一端與被執行對象接觸，一端與傳動機構連接，因此，在設計執行機構時，不但要明確本機構中各零部件的相互作用和設計要求，同時還要了解與其他系統的聯系、協調和分工，只有這樣才能設計出合理的機械執行機構。在設計執行機構時應該特別注意以下幾個問題：
1)注意設計時首先要考慮的是機構能夠?qū)崿F(xiàn)預期的功能目標，其次，在此基礎上應確保所完成功能的精度，如運動精度、動作準確性及施力大小等要求。
2)注意禁忌盲目追求過高的精度指標，否則設計、制造的成本提高，且安裝調試的難度也隨之增大。
3)注意保證零部件有適當?shù)膭偠群蛷?qiáng)度，使執行機構有足夠的使用壽命，應禁忌工作中斷及發生人身事故。
4)注意執行機構的結構要合理，各運動部件配合協調，禁忌相互問發生碰撞、干涉等現象。
在眾多執行機構中，連桿機構以其結構簡單、制造方便、承載能力大、適應各種速度要求等特點而被廣泛應用�，F(xiàn)將設計合理的連桿機構所注意的主要問題列舉如下：
1)對于平行四邊形連桿機構，當以長邊為機架時，可以增加一個虛約束，即增加一根與短邊平行且相等的構件，禁忌在長短邊四桿重合的位置發生不確定現象，即從動連桿反轉。
2)設計連桿機構時，可以適當添加構件形成虛約束，這樣可以增加構件的剛度，改善其受力狀況。但是，如果構件的加工誤差較大，滿足不了構成虛約束的特定幾何條件，那么就禁忌再添加虛約束，否則使機構失去運動的可能性。
3)注意設計連桿機構時，應盡量減小壓力角，這樣對機構工作有利。
4)注意對可能出現死點的連桿機構，可加大機構的慣性(如加飛輪)，或使機構在臨近死點時加大機構的工作速度，使其順利通過死點。
5)禁忌機構受側推力，如圖2—66所示，
圖a機構受到較大的側推力，而改進后的圖b機構不受側推力，這樣機構的機械效率高，運動靈活。
6)注意若連桿機構用作鎖緊裝置時，必須保證其可靠性，可以利用瞬停節分析裝置的可靠性。
7)注意連桿機構的傳動角禁忌過小，以防有效分力過小。

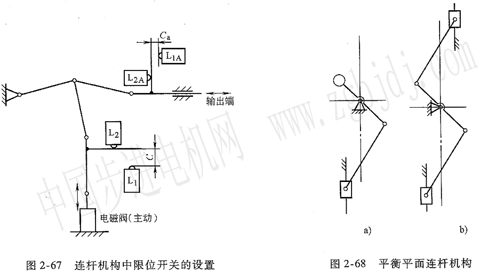

8)注意若連桿機構中設置限位開關，應將其裝在行程較大的位置，否則控制精度較低。如圖2—67所示，限位開關裝在L1、L2的位置其行程c較大，不應裝在L1A…L2A的位置，其行程ca較小。
9)注意平衡平面連桿機構，可以采用相同機構對稱布置的方法，使機構的總慣性力和慣性力矩達到完全平衡，如圖2—68所示，圖b較圖a合理。
但是與執行機構相連接的執行末端件才是真正完成給定任務的部分，而它的運動無外乎是回轉運動、直線運動或兩者的結合。其中，回轉運動主要由執行軸實現，直線運動主要由各種形式的導軌實現，導軌的設計禁忌前面已論述，而軸的設計禁忌將在下節講述。至于機電執行機構其他部分的設計禁忌將在后面的章節中介紹。
|
