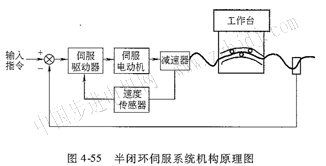

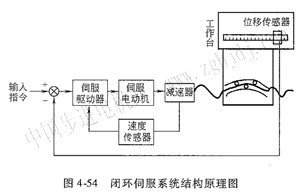

當系統精度要求較高或負載較大時，開環伺服系統往往滿足不了要求，這時應采用閉環系統或半閉環控制的伺服系統。從控制原理上講，閉環控制與半閉環控制是一樣的，都要對系統輸出進行實時檢測和反饋，并根據偏差對系統實施控制。兩者的區別僅在于傳感器檢測信號位置的不同，因而導致設計、制造的難易程度不同及工作性能的不同，但兩者的設計與分析方法是基本上一致的。閉環和半閉環控制的位置伺服系統的結構原理分別如圖4—54、圖4—55所示。設計閉環伺服系統必須首先保證系統的穩定性，及快速響應性等方面的要求。
1．系統方案設計
(1)閉環或半閉環控制方案的確定 當系統精度要求很高時，應采用閉環控制方案。它將全部機械傳動及執行機構都封閉在反饋控制環內，其誤差都可以通過控制系統得到補償，因而可達到很高的精度。
但是閉環伺服系統結構復雜，設計難度大，成本高，尤其是機械系統的動態性能難于提高，系統穩定性難于保證。因而除非精度要求很高時，一般應采用半閉環控制方案。目前大多數數控機床和工業機器人中的伺服系統都采用半閉環控制。
(2)執行元件的選擇 在閉環或半閉環控制的伺服系統中，主要采用直流伺服電動機、交流伺服電動機或伺服閥控制的液壓伺服馬達作為執行元件。液壓伺服馬達主要用在負載較大的大型伺服系統中，在中、小型伺服系統中，則多數采用直流或交流伺服電動機。由于直流伺服電動機具有優良的靜、動態特性，并且易于控制，因而在20世紀90年代以前，一直是閉環(以下如不特意說明，則所稱閉環也包括半閉環)系統中執行元件的主流。近年來，由于交流伺服技術的發展，使交流伺服電動機可以獲得與直流伺服電動機相近的優良性能，而且交流伺服電動機無電刷磨損問題，維修方便， 隨著價格的逐年降低，正在得到越來越廣泛的應用，因而目前已形成了與直流伺服電動機共同競爭市場的局面。在閉環伺服系統設計時，應根據設計者對技術的掌握程度及市場供應、價格等情況，適當選取合適的執行元件。
(3)檢測反饋元件的選擇常用的位置檢測傳感器有旋轉變壓器、感應同步器、碼盤、光電脈沖編碼器、光柵尺、磁尺等。如被測量為直線位移，則應選尺狀的直線位移傳感器，如光柵尺、磁尺、直線感應同步器等。如被測量為角位移，則應選圓形的角位移傳感器，如光電脈沖編碼器、感應同步器、旋轉變壓器、碼盤等。一般來講，半閉環控制伺服系統主要采用角位移傳感器，閉環控制的伺服系統主要采用直線位移傳感器。
機電一體化產品中的伺服系統多數采用計算機數字控制，因此相應的位置傳感器多采用數字式傳感器，如光柵尺、光電脈沖編碼器、碼盤等。傳感器的精度與價格密切相關，應在滿足要求的前提下，降低成本。選擇傳感器還應考慮結構空間(如外形尺寸、連接及安裝方式等)及環境(如溫度、灰塵等)條件等的影響。在位置伺服系統中，為了獲得良好的性能，往往還要對執行元件的速度進行反饋控制，因而還要選用速度傳感器。交、直流伺服電動機常用的速度傳感器為測速發電機。目前在半閉環伺服系統中，也常采用光電脈沖編碼器，既測量電動機的角位移，又通過計時而獲得速度。
(4)機械系統與控制系統方案的確定 在閉環控制的伺服系統中，機械傳動與執行機構在結構形式上與開環控制的伺服系統基本一樣，即由執行元件通過減速器和滾動絲杠螺母機構，驅動工作臺運動。控制系統方案的確定，主要包括執行元件控制方式的確定和系統伺服控制方式的確定。對于直流伺服電動機，應確定是采用晶體管脈寬調制(PWM)控制，還是采用晶閘管(可控硅)放大器驅動控制。對于交流伺服電動機，應確定是采用矢量控制，還是采用幅值、相位或幅相控制。伺服系統的控制方式有模擬控制和數字控制，每種控制方式又有多種不同的控制算法。機電一體化產品中多采用計算機數字控制方式，其控制算法將在第6章介紹。此外還應確定是采用軟件伺服控制，還是采用硬件伺服控制，以便據此選擇相應的計算機。
2．系統性能分析

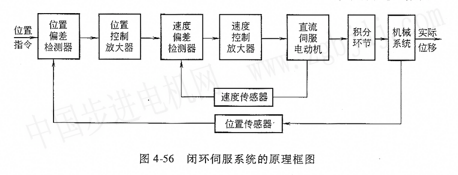

(1)系統的數學模型采用直流伺服電動機驅動的閉環伺服系統一般具有如圖4-56所示的原理框圖。圖中，位置傳感器、位置控制放大器、速度傳感器、速度控制放大器等，都可看作是比例環節，其比例系數(或叫增益)分別設為Kp、K1、Kω、k2位置偏差檢測器和速度偏差檢測器用于對指令信號和反饋信號進行比較，以獲得偏差信號。在以轉速作為輸出并忽略電磁慣性條件下，直流伺服電動機可看作是一個慣性環節，其傳遞函數為
積分環節用于將轉速變?yōu)檗D(zhuǎn)角，其傳遞函數為
機械系統可看作是一個二階振蕩環節，由式(4．48)知，其傳遞函數為

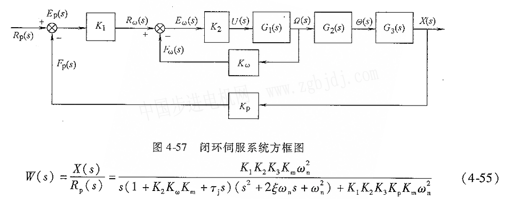

根據上述分析，圖4-56可改畫成圖4—57所示的方框圖，其閉環傳遞函數為
顯然，這是一個高階系統，為了便于分析，常根據具體情況對其進行適當?shù)暮?jiǎn)化。

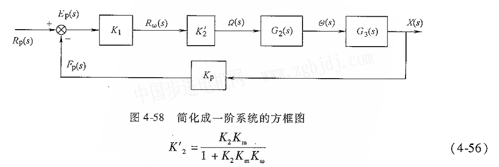

(2)數學模型的簡化1)簡化成一階系統。假如系統中各環節都是理想的，沒有慣性，沒有阻尼，剛性為無窮大，則圖4-57所示閉環伺服系統可簡化成一階系統的形式，如圖4-58所示。圖中，K′是速度環增益，當有速度反饋信號時，

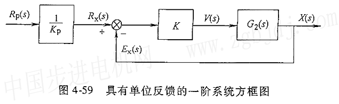

按照方框圖等效變換的方法，圖4—58可繼續簡化成圖4．59所示的具有單位反饋的標準形式。圖中，
K=K1K′2K3K P稱為系統的開環增益(s-1）其物理意義為輸出速度與產生該速度所需位置偏差之比。開環增益K是伺服系統最重要的性能參數，它與系統的快速響應性、穩定性及定位精度等都密(切相關K值大的伺服系統稱為硬伺服或高增益系統，K值小的稱為軟伺服或低增益系統。
按圖4159可寫出簡化成一階系統后的閉環伺服系統傳遞函數為
這是一個慣性環節。閉環伺服系統簡化成一階系統的目的是在理論上進行某些定性分析。

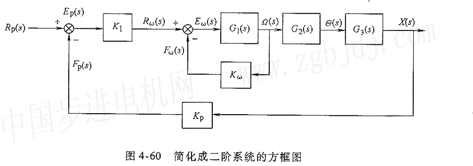

2)簡化成二階系統。當機械系統的剛度非常大，慣性非常小，其固有頻率遠遠大于伺服電動機固有頻率時，伺服系統的動態特性就主要取決于伺服電動機速度環的動態特性。這時圖4-57所示系統可簡化成二階系統的形式，如圖4-60所示。采用大慣量直流伺服電動機的中小型伺服系統和半閉環控制的伺服系統大多數都屬于這種情況。
由圖4-60可寫出該二階系統的閉環傳遞函數為

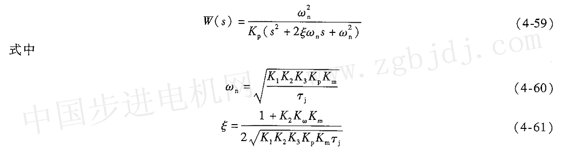

改寫成二階系統傳遞函數的標準形式為 ωn是系統無阻尼固有頻率；ξ是系統阻尼比。

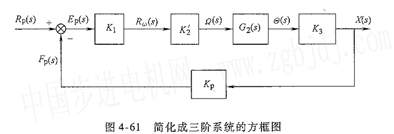

3)簡化成三階系統。當機械系統固有頻率遠低于伺服電動機固有頻率時，伺服系統的動態特性主要取決于機械系統，則圖4-57所示系統可簡化成圖4．61所示的三階系統的形式。采用小慣量直流伺服電動機的中小型伺服系統或采用大慣量直流伺服電動機的大型伺服系統基本上屬于這種情況。按圖4—61寫出三階系統開環傳遞函數為
式中，K是系統開環增益，見式(457)；ωn是機械系統無阻尼固有頻率，見式(4—49)；ξ是機械系統阻尼比，見式(4—50)。
(3)系統穩定性及快速響應性分析利用數學模型對系統性能進行分析，找出系統各參數對系統性能的影響關系，以便在設計時合理選擇各參數。
1)一階系統分析。對于式(4—57)所表達的簡化一階系統，當輸入為一單位階躍信號時即RP(s)=1/s時，系統輸出位移的拉氏變換式為
對該式進行拉氏反變換，可得一階系統在時域內的單位階躍響應。
其對應的響應曲線如圖4-62所示。
可見，一階系統是不存在穩定性問題的，其單位階躍響應為一隨時間增加而按指數規律趨近于l／KP的曲線，其時聞常數為τ=1／k。顯然，系統的開環增益k越大，時間常數τ越小，系統的過渡過程時間超短，快速響應性越好。
如取位置傳感器的比例系數KP=1，并將式(5—57)中的拉氏算子s換成jω(ω為輸入信號的角頻率)，可得系統頻率特性表達式
其幅頻、相頻及對數幅頻特性表達式分別為
以ω為橫坐標，并采用對數尺度，可畫出一階閉環伺服系統的對數幅頻和相頻特性曲線(即博德圖)，如圖4—63所示。
在圖4—63中，ωc=1／τ稱為系統的截止頻率，小于ωc的頻率范圍稱為通頻帶或頻寬。當
式中，6．是與系統的構成環節及輸入信號形式有關的誤差，稱為跟蹤誤差；8z是由負載擾動所引起的穩態誤差。
1)跟蹤誤差。由前面對系統數學模型的分析可知，位置控制的伺服系統都包含有一個積分環節，用于將速度轉換成位移輸出。因而，位置伺服系統屬于I型系統(即在系統開環傳遞函數的分母中存在s﹣1因子)。這樣的系統在跟蹤階躍輸入時的跟蹤誤差δ1=0mm；在跟蹤等速斜坡輸入(即rp(t)=m)時，其跟蹤誤差為式中，v是輸入的速度指令(mm／s)；K是系統的開環增益(s﹣1）可見，系統的跟蹤誤與開環增益K成反比，K值越大，跟蹤誤差δ越小。為減小跟蹤誤差δ1，可適當增大開環增益K。
可以證明，系統的跟蹤誤差與系統制動過程中所走過的位移相等，因而跟蹤誤差只影響運動軌跡精度，而不影響定位精度。在設計需兩軸或兩軸以上聯動的伺服系統時，這一點應加以注意，應將各軸的開環增益設計和調整得大小一致，以減小因各軸跟蹤誤差不同而引起的軌跡形狀誤差。
2)負載擾動所引起的誤差。對于I型系統，由負載擾動所引起的穩態誤差如可用下式計算：
式中，K3是機械系統的轉換系數(mm／rad)，K，=p／(2,rri)；P是絲杠導程，i是減速器傳動比；r是折算到電動機軸上的干擾轉矩(N·m)；KR是系統伺服剛度或稱力增益(N．m／rad)，它定義為干擾轉矩T與由，T1引起的電動機輸出角位移的誤差之比。系統的伺服剛度可由下式確定：
KR=K1K2K3KdKm=KKd(1+K2Km)式中，Kd是伺服電動機的內阻尼系數，可直接由電動機樣本查得；其余參數含義同前。
由式(4-74)可見，負載擾動所引起的穩態誤差與系統伺服剛度成反比，伺服剛度越大，誤差越小。又由式(4—75)可見，伺服剛度與系統開環增益成正比，開環增益越大，伺服剛度越大。因而，適當增大系統的開環增益，也有利于減小由負載擾動所引起的穩態誤差。
3．系統參數設計
由前面的分析可知，影響閉環伺服系統性能的主要參數有系統開環增益K、阻尼比ξ和固有頻率ωn等。這些參數對系統性能的影響是錯綜復雜的，有時甚至是相矛盾的。因此，在設計閉環伺服系統時，必須綜合考慮它們的影響情況，并通過它們的合理設計與匹配，來保證系統在各方面的性能要求都得到滿足。
(1)系統開環增益K系統開環增益K對系統性能的影晌是矛盾的。由式(4-71)知，為保證系統穩定性，希望K取小值，但較小的K值將導致系統的截止頻率降低、頻寬變窄、快速響應性變差和穩態誤差增大，因而為滿足快速響應性和精度要求，又希望K取大值。
由于閉環伺服系統正常工作的首要條件是系統穩定，因而位置伺服系統的K值一般都取得比較低，被稱為低增益系統或軟伺服系統。通常情況下，K值在8～50s范圍內選取，具體取值大小還應根據系統控制方式、孰行元件類型、工作臺質量及導軌阻尼特性等來確定，如對于點位直線控制的數控機床伺服進給系統，K值常取為8～15s ，對于連續控制的數控機床伺服講給系統。K值常取為25s﹣1左右
此外，采用計算機控制的伺服系統還常通過變開環增益的方法來改善系統性能，如圖4—65所示。在系統響應的開始階段，采用較高的開環增益，使系統響應加快，曲線上升變陡；在系統響應接近穩態值時，減小開環增益，使系統平穩、無超調、而且快速地趨近于穩態值。許多數控機床伺服進給系統的開環增益，就是按照這一方法設計的。
影響系統阻尼比ξ的主要因素是導軌阻尼比。經試驗統計得出的各種導軌在運動方向上的當量阻尼比如表4—13所示�？梢�(jiàn)導軌的阻尼比一般都比較小，無法滿足系統的穩定性和響應過程平穩性藍線要求。因而，實際系統中經常采取一些措施來增加系統阻尼比，如對滾動導軌預加載荷、加設阻尼器等，或通過降低系統開環增益及采用速度負反饋回路的方法來增加阻尼比。
|
