方波激磁永磁無刷伺服電動機換向過程分析
莫會成 (西安微電機研究所)
【摘 要】對氣隙激磁磁場為方波、相反電勢為波頂寬度120。梯形波的永磁無刷伺服電動機的換向過程進行了分析。首先根據電動機的對稱條件，求得電動機的相電壓，然后根據電機模型求得電動機的穩態解，并分析了電動機在低速和高速時換向運行及參數對換向的影響，導出了一些實用的計算公式。
【敘 詞】無刷電機伺服電動機永磁電機
1引言
永磁無刷電動機換向過程及換向?qū)﹄妱訖C性能的影響很少有人涉及，尤其方波磁場激磁時，電動機相反電勢一般為120o梯形波，線電勢為60。梯形波，采用傳統正弦波的計算公式已不能適應，同時作為伺服電動機，應能在很寬的轉速范圍內運行，而轉速的高低、參數的大小等對電動機的換向過程和運行特性都有很大的影響。
本文針對方波激磁永磁無刷伺服電動機產生120。梯形波反電勢的基本特點，對三相橋式晶體管逆變器驅動永磁無刷伺服電動機的換向過程進行分析。首先根據電動機的對稱條件，從電動機一個運行周期選擇一個狀態進行分析，并求得電機的相電壓。然后根據電動機的運行特點，將一個運行狀態分成換向區與導通區，分別求得其穩態解，推導出一些有用的計算公式。最后對電動機在低速和高速時換向過程及運行進行對比分析，并討論各參數的影響。
2對稱條件
圖1為三相星形連接永磁無刷伺服電動
機及其晶體管逆變器示意圖，為了便于分析，假定：
a．電動機穩態運行，且轉速穩定。
b。6晶體管具有理想的開關特性，6個續流二級管也具有理想的開通阻斷特性。
代入式(1)，整理后可以得出電動機相電壓與逆變橋a、b、c三點對地電壓之間有：
[T1]為聯系電動機相電壓與逆變橋口、b、c三點電壓之間的轉換矩陣，因此，如果知道了逆變橋上a、b、c三點對地電壓，通過[T1]即可求得電動機的相電壓。
電動機在穩態運行時，由于逆變器對稱觸發，因而不論是120。逆變器還是180。逆變器驅動，其加在電機上的相電壓之間應滿足：
[T2]為電動機電流和電壓相互之間的轉換矩陣。也就是說只要能求得電動機任意π/3期間的電流值，就可通過使用轉換矩陣[T2]，求得整個周期的解。
3電機模型
根據電機的一般理論可以寫出永磁無刷伺服電動機的系統方程(參見圖1):
式中 Ls--電機繞組自感
M---電機繞組之間的互感由于存在:
式中 L=Ls-M
電機的電磁轉矩為:  式中ωm——電機旋轉角速度
P一一電機極對數
方波激磁時，永磁無刷伺服電動機通常用120。逆變器驅動，每一時刻電動機有兩相繞組導通，每相繞組每次導通120o(電角度)，一個周期分成6個導通狀態，每個狀態持續60o(電角度)，不同狀態的導通繞組及晶體管如表1所示。
4．1換向區的求解
根據圖2a，在換向期間：
根據導得的對稱條件，將上式代入式(4)，可求得換向期間電機相電壓為：個狀態進行分析，就可求出整個周期的解，下面選擇狀態Ⅱ進行分析，并以此狀態開始點為t一0。
4穩態求解

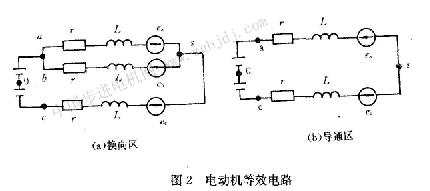

如圖l所示，電動機在狀態Ⅱ開始時，b相T6晶體管關斷，T2導通，由于電感的存在，b相電流ib不可能突變降至零，它只能通過續流二極管D3續流，逐漸衰減，直至到零，由于二極管阻斷特性，二極管D3關斷，換向結束，電動機只有a相和c相繞組導通。因此可將60。狀態分為換向區和導通區兩個階段，從換向開始t=O到換向結束tc時刻為換向區；從t。到整個狀態結束為導通區，二個區間的等效電路分別如圖2a和圖2b所示。
考慮到電動機必須能正反轉四象限運行，故一般取換向角等于零，即電動機相電壓與反電勢同相，電機相反電勢為波頂寬120o的梯形波，線反電勢為波頂寬60~的梯形波。其各自的相位關系如圖3所示。
由圖3可知，在狀態Ⅱ，電機各相反電勢為：
將式(14)和式(15)代入方程(10),對a相和c相可得:
解式(16)和式(17)并代入初值條件式(18)，可得換向期間三相電流：
換向結束時應有ib=0,故而:
可見換向過程的長短與電機電氣時間常數成正比，與電機初值電流Io、電阻r、反電勢E0及端電壓Vd等都有關。同時，還有：
由于以上各式均是電動機初值電流I。的函數，因此關鍵問題在于求出電機的初值電流，為此先進行導通區的求解。

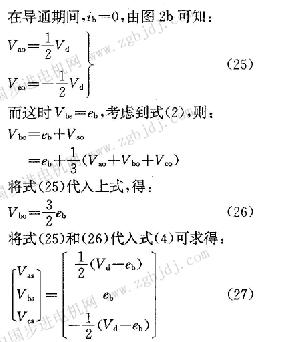

4．2導通區的求解
將式(10)的第一行減去第二行，并注意ia=-ic，整理后，得：
當t=π/3w時，狀態Ⅱ結束，由于電動機處于穩定運行狀態，故此時應有邊界條件：
將式(22)、(24)和式(31)聯立求解，得電機的換向時間為：
將以上各式分別代入相應的電流表達式，就得到了電動機在第Ⅱ狀態的解，利用對稱條件轉換矩陣[T2]即可求得電動機在整個周期的解。
一般，反應電動機出力大小的是電動機的平均電流，利用式(19)和(29)并代入式(32)～(34)可得平均電流為：
至此就求得了方波激磁永磁無刷伺服電動機在考慮換向時的穩態性能的主要計算公式，電動機在一個狀態中各相電流的典型波形如圖4所示，從圖可見，電動機的平均電流Iav和換向結束時的電流Ic均小于初值電流Io.
5換向過程的分析
從式(32)～(35)可以看出，永磁無刷伺服電動機的換向時間tc、初值電流k換向結束時的電流Ic及平均電流Iav等是電壓Vd、反電勢E0、轉速ω、電氣時間常數r及電阻r的函數，且其函數關系比較復雜。但電機的換向時間與電機的電氣時問常數成正比。在所加電壓與反電勢之值不變的情況下，電流kLe及Iav均較傳統電機的平均電流值小。由于永磁無刷伺服電動機必須從零點幾轉到每分?jǐn)?shù)千轉范圍內運行，在低速和高速時各參數對電機性能的影響不盡相同，其計算公式可分別得到不同的簡化。
在轉速較低時，由于  O，所以式(32)～(35)分別成為： 從式(36)可以看到無論Vd取多大，其****的換向時間tc=rln2．5一般情況下取Vd=1．2Eo，則t。=O．2237。電氣時間常數如果很小，則  這與不考慮換向時的電流值相等，因為換向過程相對于一個運行狀態很短，但電流L卻小于平均電流： 當Vd=1．2E。時，Ic就只有平均電流的60％，因此，盡管換向過程很短，電流變化卻很大，這將會引起電機電磁轉矩同比例脈動。
電機在高速運行時，一個運行狀態所需時間π/3ω很短，如一臺6極電動機轉速為3333r／min時，轉過60~電角度只需1ms，而電機電氣時間常數一般為數毫秒到數+毫秒之間。為了保證電動機的正常運行，換向過程必須在π/3ω之內、完成，由式(32)可得：
當  式(41)右邊等于3/2E。，也就是電機轉速很高時，電機的端電壓不得大于1．5倍反電勢，否則不能保證電動機正常換向和運行。 由上面推得的幾個公式可知，電平均電流只是初值電流的一半，電機電流的波動很大，而這時電機的端電壓已不只是簡單的反電勢加上電阻壓降，或者說此時電機的等效電阻增加了 因此電動機設計的轉速很高時，端電壓的選取應按式(45)考慮，但又不得超過式(41)的規定值。在系統和電機設計時應引起注意，這種情況已在我所進行的有關課題中得到了驗證。
6結 語
影響方波激磁永磁無刷伺服電動機換向過程的因素很多，如電機的負載大小、電氣時間常數、轉速、電機電壓及反電勢等。各因素影響的大小對不同的運行條件也不盡相同。由于換向的存在，改變了電機電流的波形，引起電機電磁轉矩的脈動，如果換向過程很短，這時盡管電流變化較大，由于慣性的存在，也不會對電機的運行造成很大的危害；但如果換向過程較長，就會引起電機轉速的脈動，必須加以抑制，因此對一般的無刷伺服系統都引入了電流反饋。在高速運行時，由于換向的影響，電動機各量之間的關系變化較大，必須根據本文導得的結果，針對具體情況進行分析，然后設計選定電機系統各參量，以保證能在要求的范圍內正常運行。 |
