| 疊層型壓電致動器的驅動電源研究
摘要：文章研究的壓電驅動電源基于電壓控制型原理，主要由升壓調壓模塊、逆變調頻模塊和放電回路等幾個模塊組成。電源輸出頻率可調、峰值電1卡可調的方波，并針對容性負載設計了合理的放電回路，保證了壓電致動器的動態驅動。
關鍵詞：壓電驅動電源；升壓斬波電路：逆變調頻模塊；放電回路
O前言
根據原理的不同，壓電驅動電源可分為電壓控制型和電荷控制型兩種。采用電壓控制的驅動電源主要是指基于Dc—Dc變換器原理的開關式驅動電源，體積小、效率高，但電源輸出紋波較大，頻響范圍也較窄。本文旨在前人的壓電致動器驅動電源研究的基礎上，采用一種應用較少的、原理列電路進行了一些設計，驗證了基于Dc—Dc變換器原理的可行性及其優缺點。
1壓電致動器驅動電源的特點
壓電致動器相當于一個電容器件，它的電容量通常很大，能達到十幾微法左右。為了使壓電致動器反應迅速，必須有一個很高的有效電荷轉移速率，同時要考慮的是，當壓電致動器承擔外
部機械負載時，會產生正壓電效應，產生電能。特別是在動態工作時，以電容為代表的各參數隨致動器工作而變化的特性以及頻率相關的一些特性決定了其驅動電源具有以下特點：
(1)在實際應用中，壓電陶瓷致動器輸出位移應是連續的，這就要求驅動電源的輸出控制電壓連續可調，對國產壓電陶瓷微位移器而言，要求驅動電源的輸出電壓為直流O～2()(]v連續可調：
(2)壓電陶瓷致動器位移輸出對外加驅動控制電壓的響應速度，主要取決于驅動電源驅動電流的大小，因此，驅動電源應具有很強的驅動能力；
(3)為了適應高頻響的要求，驅動電源中應有供容性負載快速放電的放電回路：
(4)由于壓電陶瓷微位移器主要應用于微米納米技術領域，所以，驅動電源應具有良好的穩定性，其輸出紋波電壓也應控制在很小的范圍內。
圖1開關式壓電驅動電源
本文采用Dc／Dc變換的開關電源的原理，采用開環控制的方式，研制了結構簡單，調節方便，低成本的電路�？傮w壓電驅動電源的結構如圖1所示。
選用中國電子科技集團第二十六研究所生產的WTYI)0808045壓電陶瓷微位移致動器，它具有高壓應變常數的壓電陶瓷材料，經疊層工藝制作的壓電疊層器件。在彈性限度內，其形變與外加電場近似成線性關系，電場極性改變，形變性質發生改變(伸長或縮短)。一般可以認為S=dF。
它具有低壓靈敏度高，滯后小，老化小等優點。其外型尺寸為8×8×45mm，驅動電壓O～200V，允許施加負電壓的********值為正常工作****電壓的40％。****輸出力為500N，電容5500nF。
在施加200~電壓的情況下，****位移量為45um。
選用EAST公司生產的WYK3003型高精度穩壓穩流電源作為高電壓基礎電源，其輸出電壓為0～3【】(】V，輸出電流為O～3A。同時選用該公司的wYK3叭0型高精度穩壓穩流電源作為低電
壓基礎電源，其輸出電壓為O～30~，輸出電流為O～10A。這兩種穩壓電源的技術指標為電源效應：蘭5×10。+10mv，電流效應：曼5×10。+15mv，紋波電壓：V p曼10mV。
升壓電路采用Boost原理將低壓直流電
壓(24v)轉化為高電壓(2(】(】v以上)，并且輸出電壓可以通過電位器的調節實現連續調節。
逆變電路用于將直流電壓轉變?yōu)閱蜗蚍讲妷海瞄_關管元件實現斬波逆變變換。為了搭配實驗研究，逆變后的方波頻率可以通過電位器的調節實現一定范圍內的頻率調節。
放電回路是專門用于驅動容性負載所設計的，可以保證輸出電壓的波形，提高壓電致動器的響應速度，系統總體結構如圖2所示。
圖2本文所用到的壓電驅動系統結構示意圖
2 Boost電路分析
目前，在Dc／Dc電源升壓變換中使用一種稱為Boost的電路，該電路克服了傳統串聯型穩壓電源能耗大、體積大的缺點，具有體積小、結構簡單、變換效率高等優點。
該電路由開關器件、二極管(vD)、儲能電感(L)和濾波電容組成。這里采用NMOs FB力場效應管，MOsFET的開關時間在10～100ns之間，其工作頻率可達100kHz以上舊：
Boost升壓電路可以工作在電流斷續工作模式(DcM)和電流連續工作模式㈣(ccM)。ccMⅢl_作模式適合大功率輸出電路，考慮到連續工作模式在紋波電流、峰值電感電流、峰值、開關電流和****輸出功率上有優勢，因此，按ccM工作模式來進行特性分析。

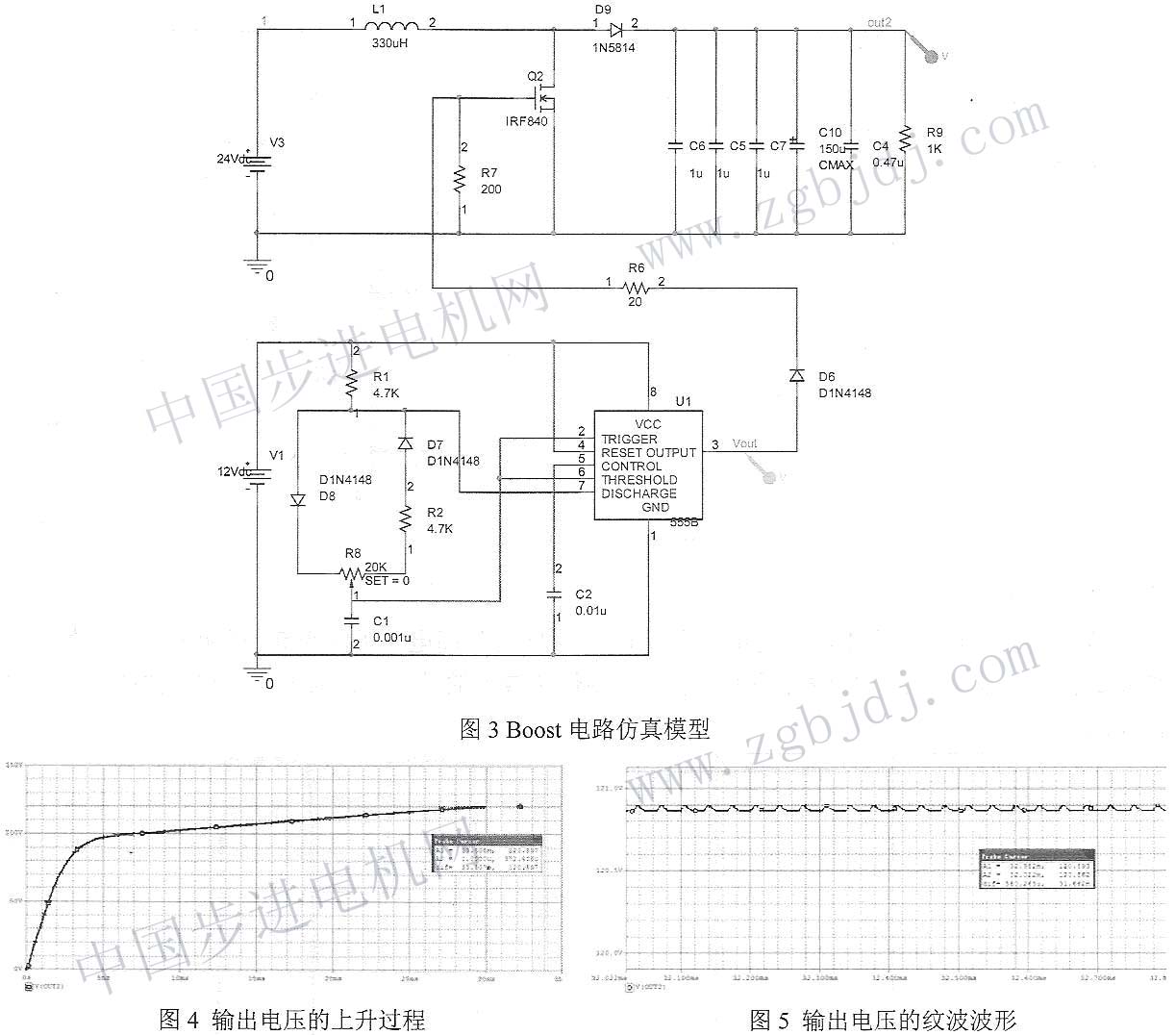

本文基于PsPIcE軟件對Boost電路進行了建模，模型如圖3所示。進而對電路進行瞬態仿真分析，電路的仿真結果如圖8，圖5所示。圖4為Boost電路輸出電壓上升的過程；圖5為Boost電路升壓后電壓的紋波波形。從圖4中，可以觀察到，電壓的上升過程比較緩慢，大約經過30ms才能穩定在120~。左右；從圖9中，可以觀察到，升壓后的波形存在一定的紋波，紋波大小在32mv左右。
3放電回路研究
圖5輸出電壓的紋波波形
由于一般情況下驅動電源是單向的，因此回收電能存在一定難度，因此通常設計放電回路使得電場能快速的得到釋放。

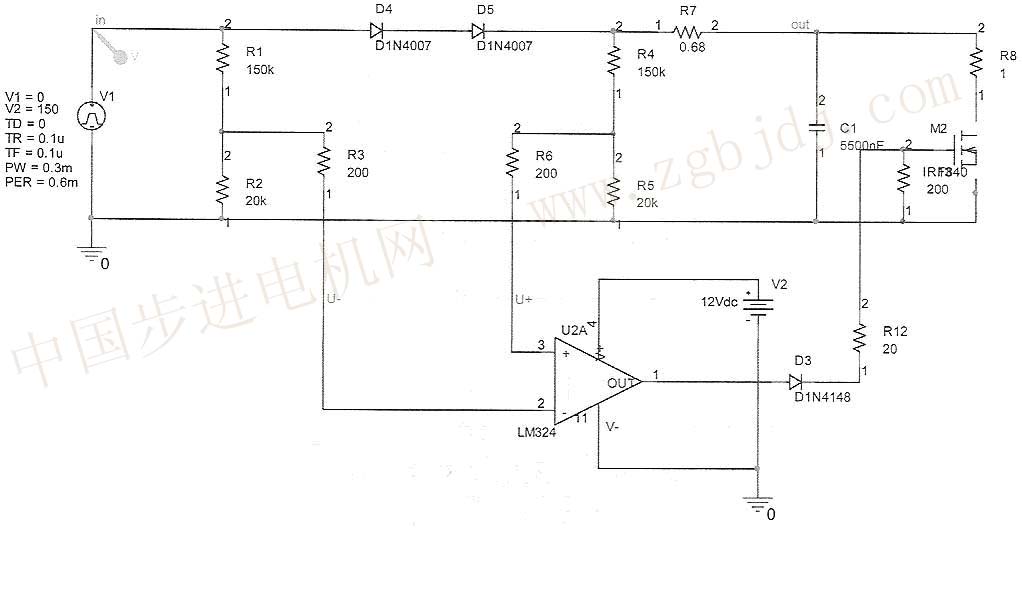

放電回路的電路圖如圖6所示。放電電路的工作原理：比較器LM324、開關管M2、R1、R2、R4、R5和D4、D5一起構成了快速放電回路。其中R1、R2、R4、R5是檢測電阻，它們應滿足R1R2=R4R5，且阻值都很大，以至于壓電陶瓷致動器對它們的放電可以忽略不計。LM324為比較器，當電源電路的輸出電壓增加(相當于給容性負載充電)時，LM324的兩輸入端有u一>u+，LM324輸出為負，開關管M2截止，放電回路不起作用，對整個電路沒有任何影響。當電源電路輸出電壓下降(相當于給容性負載放電)時，LM324的兩輸入端有u+>u一，則LM324輸出為正，使開關管M2導通，壓電陶瓷致動器通過M2和R卜r夾速放電。

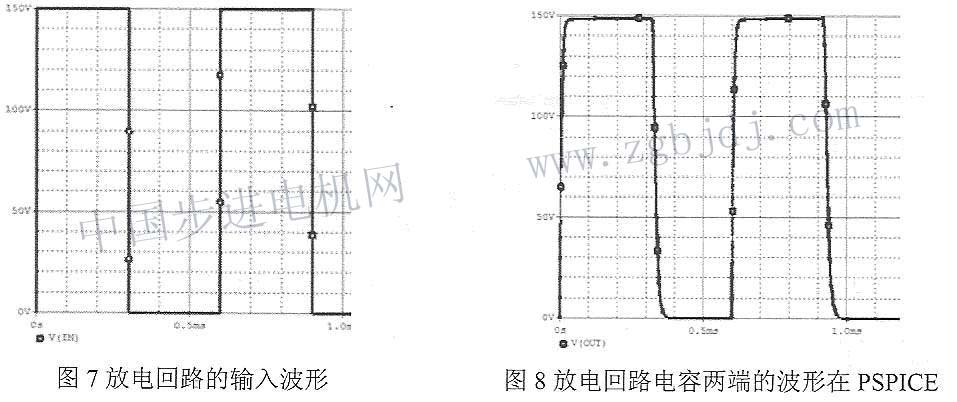

環境下搭建放電回路，如圖6所示。仿真中，由于壓電致動器呈備性，故這里以電容作為它的近似模型，然后對電路進行瞬態仿真分析，電路的仿真結果如圖7，圖8所示。圖7輸入電壓的方波波形(相當于前面回路輸出的逆變后的方波)，方波峰值為150v，頻率為1 67KHz；圖8電
圖6放電I旦I路仿真電路
容兩端的電壓。
從圖8中，可以看出電容上的電壓在7lus的時間內從高電平F降為O，說明電容上的電荷篚夠得到快速的泄放。說明所設計的電路能夠?qū)崿F(xiàn)快速放電的功能，有利于壓電致動器的動態性能的實現。
4總體電路實驗
為了驗證前面所設計的B00st升壓回路的性能，采用EAsT公司的wYK3010型高精度穩壓穩流電源作為低壓基礎電源(輸出電壓為0～30v，輸出電流為0～10A)，搭配升壓電路、逆變電路和放電回路進行壓電致動器的動實驗。

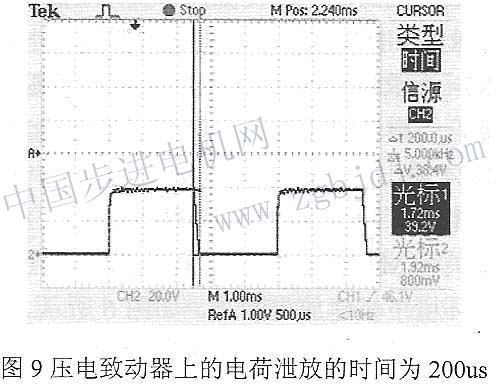

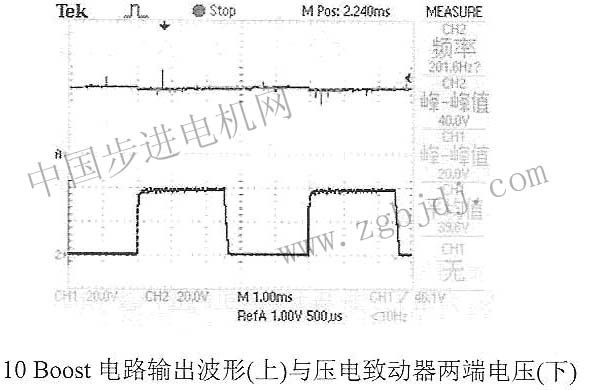

實驗波形如圖所示，其中圖9為壓電致動器泄放電荷所需的時間，為2【J(]us；圖10為B()(]st電路輸出的波形(上)與壓電致動器兩端的電壓波形(下)。
通過與前面采用高壓電源進行的充放電實驗相比較，可以看出Boost電路搭配逆變調頻、放電回路能夠?qū)崿F(xiàn)對壓電致動器的動態驅動。
5結語
本文給出了壓電驅動器電源電路設計方法，對壓電驅動器電源特眭進行了初步的實驗研究。該電源經過靜動態實驗驗證具有良好的靜，動態特性指標。實驗研究結果證明該電源電路滿足壓電致動器的一般要求，并為以后的進一步研究打下一定的基礎。
|
