| 【摘 要】提出了一種計算機參數化繪圖的新方法——相關元素法，它獨立于具體的圖形，只需輸入圖形的有關尺寸及有關信息，便可自動計算出圖形的數學模型，為電機的參數化繪圖提供了一種新方法。根據相關元素法，提出了一種新的尺寸標注方法，它利用相關元素法所計算出的有關信息，自動計算出各個尺寸的數學信息，在進行電機的參數化繪圖時，大大提高了尺寸標注的效率。
目前參數化繪圖方法需要人工預處理有關交、切點的信息，每變換一幅圖形，用戶要重新編寫程序。在進行尺寸標注時，需要人工處理，工作效率低。所以，希望找到一種獨立于具體圖形的方法，只需輸入圖形的有關尺寸及信息，便可自動計算出圖形的數學模型，根據已形成的圖形的數學模型，形成尺寸標注的必要信息，以完成尺寸的快速標注。
1相關元素法的基本原理
相關元素法是將一條條曲線及直線看作是一個個元素，所有元素都是圓弧(圓是特殊的圓弧)或直線，而兩個元素的關系只不過是相交或相切。這樣，給出元素本身信息及與其相關的元素號碼等信息，通過程序自動運算，求出所求交點及切點等。在電機圖紙中，大部分元素是圓弧、直線，不規則曲線(如波浪線)很少，可用相關元素法繪電機零件圖。相關元素法有關圖形的約定是：
a．圖形元素可能是圓弧或直線。
b．圓弧的方向為逆時針方向。
c．每個元素都有起點和終點。對于直線，起點和終點為直線的兩端點。對于圓弧，起點和終點的變量是圓弧起始角和終止角。

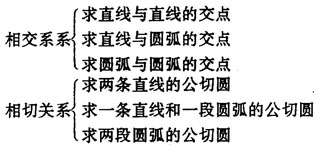

元素的類型只有直線和圓弧，組成平面元素之間的連接關系是通過元素及其相關元素運算得到的。元素之間的相關關系只有相交或相切兩種。電機圖形中存在以下關系：
對于一個圖形，完全可以用元素及元素之間的相關關系描述，通常，一個元素與其他兩個元素相關。對于一個元素，它的最多信息是，本身的元素信息(包括元素的類型及初始數據)，與第一相關元素的關系類型(指相交或相切)；與第二相關元素的關系類型。通過這些信息，就可求出圖形中交、切點，決定一幅圖。通過給出各元素初始值及相互關系，由計算機自動求出所需點的坐標。
在計算機繪制過程中(見圖1)，關鍵是在于Pl和P2點的確定，而P1點是由1號元素和2號元素相切決定的，P2點是由2號和3號元素相切決定的。利用相關元紊法，將圖形元素的初始信息和元素之間的交、切信息輸入計算機，由計算機完成。在“相關元素法的程序具體實現”中，將以圖1為例說明。
2相關元素法的程序具體實現
用C語言實現此程序，定義了三個數組：
整型4維數組  [n][4](n表示元素的個數)。  數組存儲的是各元素類型，相關元素號碼，及指向存儲元素具體信息的數組的指針。第i個元素在  中所存儲的信息為：  [i][0]：第i個元素的類型，1表示元素為一直線，2表示元素為一圓弧。
 [i][1]：與第i個元素起點相關的元素號碼。如果它等于f則表示起點已知；等于一f則表示起點為另一個元素的起點或終點，具體由р=  [i][3]及  [p]或  [p]來定(  或  中存儲的是元素的號碼，起點用負數表示，終點用正數表示);如果  [i][1]大于O且不等于i,設等于j，則此元素和第i個元素的交點為此元素起點；若它小于0且不等于-i，設等于-j，此元素和第j個元素的切點為此元素起點。
 [i][2]：與第i個元素終點相關的元素號碼，其意義與  [i][1]類似。
 [i][3]：指向具體存儲第i個元素的元素信息的數組的指針，若元素類型為1，則指向數組  ，若元素類型為2，則指向數組  。
另外，還定義了兩個數組存儲圓弧和直線的信息。結構數組  存儲的是所有n1個圓弧的信息，其中結構  的定義：   即存儲單個圓弧的信息。結構數組  存儲的是所有n2個直線的信息，其中結構  的定義：   即存儲單個直線的信息。程序開始時，這兩個數組存儲圓弧和直線的已知信息，程序運行過程中，處理完第i個元素后，就用新的元素信息值刷新舊值。程序運行完后，所有的元素都求出了其正確的信息值。這時就可根據  和  中存貯的數據進行圖形的繪制。 形成  [][4]的過程，需要說明的是，在實際運用此方法中，  數組中  [][3]由程序自動生成。 第O個元素：是一直線，故元素類型為1，兩端點均已知，并且，此元素按順序存儲于數組  []的第0號，所以有：  [0][0]=l，  [0][1]=0，
 [0][2]=O，  [0][3]=0 第1個元素：是一直線，故元素類型為1，左端點已知，右端點是元素(1)和元素(2)的切點，并且，此元素按順序存儲于數組linedata[]的第1號，所以有：
 [1][0]一1，  [1][1]=l，  [1][2]=-2，  [1][3]=l
第2個元素：是一圓弧，故元素類型為2，起點是元素(1)和元素(2)的切點，終點是元素(2)和元素(3)的切點，并且，此元素按順序存儲于數組arcdata[]的第O號，所以有：
 [2][O]-2，  [2][1]=-1，  [2][2]=-3，  [2][3]=0
第3個元素：是一直線，故元素類型為1，一端點是元素(2)和元素(3)的切點，另一端點已知，并且，此元素存儲于數組linedata[]的第2號，所以有：
 [3][0]=1，  [3][1]=-2，  [3][2]=3，  [3][3]=2
相應的aredata[]中的數據為：
0 O 0 O 25：第0段圓弧(第2號元素)的已知信息，由于圓心、起始角、終止角未知，但可由與其相切的兩元素決定，故先賦0，半徑已知為25。
相應的linedata口中的數據為：
O 0 0 100：第O段直線(第O號元素)的已知信息，它的兩個端點已知，為(O，O)及(0，100)。
O 100 100 100：第1段直線(第1號元素)的已知信息，它是一條水平線且一個端點已知，已知的端點為(0，100)，故直線方程是y=100，所以另一端點值可估計取為(100，100)，此點的取值要求是滿足直線方程。
0 O 43．3 25：第2段直線(第3號元素)的已知信息，與水平夾角為30。且經過點(0，0)，故直線方程為y=tg30z。一端點已知，為(O，0)，另一端點可依直線方程任意取一點(43．3，25)。
經過計算機運算后，數組  和  中的初始數據由精確值取代，這時就可以根據linedata和arcdata的值進行圖形的繪制。該程序的框圖如圖2所示。 3尺寸標注方法
對于一幅機械圖紙，尺寸標注部分的工作量大于單純圖形繪制的工作量。因為尺寸標注很復雜，要求的定位點很多，如果全靠人工給出信息，工作效率很低。由于相關元素法對圖形的線、弧都進行了編號，且進行了數據處理，這樣就可在標注尺寸時利用這個特點，在找標準尺寸的定位點時，利用元素編號由計算機程序自動找出所需端點的坐標值，而不是由人工直接給出定位點的坐標值。例如，對于最普遍的直線型標注，一般需要三個定位點，如圖3所示A點、B點、c點，A，B兩點可由元素決定，而c點只需給出相對于A點或B點的偏移量。標注尺寸大為簡化。
4舉例

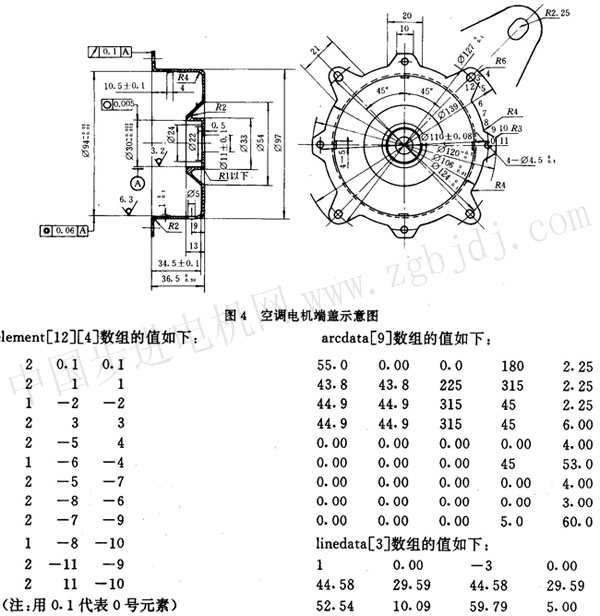

用一空調電機端蓋(圖4)為例，說明相關元素法繪圖的過程。
因為圖形具有對稱性，取其1／8，編號如下(只對圖形的外緣進行了處理)：
以上數據是主程序處理后的輸入計算機的已知信息，element[][]數組只需寫出前三維，第四維由程序自動生成。有了以上已知信息，程序就可利用相關元素法的原理自動計算出圖形的1／8的數學模型，再利用鏡象、旋轉等變換即可得到整個圖形。 |
