時代超群P100S-CAN磁編伺服CAN通訊的總線和多節點的連接方式

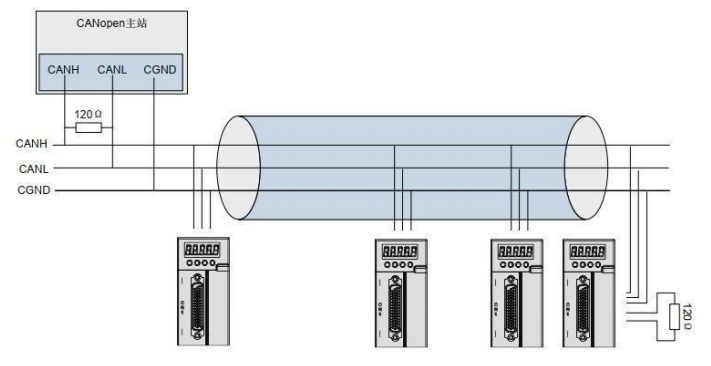

CAN通訊網絡的連接方式為總線鏈接方式，如下圖所示。各個CAN手法設備掛接再總線上，每個分支長度要小于0.3m。否則會引起反射，造成通信問題。
總線連接
◆推薦使用帶屏蔽雙絞線連接，總線兩端分別連接兩個 120Ω終端匹配電阻防止信號反射，屏蔽層一般使用單點可靠接地。 ◆用萬用表測量 CANH和 CANL之間的陽值可以確認現場端接電陽是否正確，正常陽值應為 60Ω左右(兩個電阻并聯)。 ◆掛接設備數量最多為 64 個。 ◆CAN 設備長距離通信時，須將不同 CAN 電路的公共地 CGND 相互連接，以保證不同通信設備之間參考電位相等。
|
