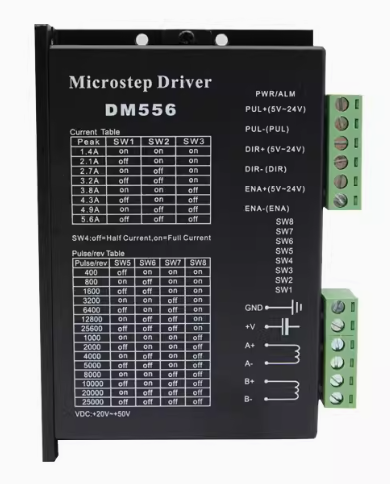

DM556驅動器供電電源以及保護功能

電源電壓在規定范圍之間都可以正常工作，DM556 驅動器****采用非穩壓型直流電源供電，也可以采用變壓器降壓＋橋式整流＋電容濾波。但注意應使整流后電壓紋波峰值不超過  其規定的****電壓。建議用戶使用低于****電壓的直流電壓供電，避免電網波動超過驅動器  電壓工作范圍。

如果使用穩壓型開關電源供電，應注意開關電源的輸出電流范圍需設成****。 請注意：

1） 接線時要注意電源正負極切勿反接；

2） 選擇用非穩壓型電源；

3） 采用非穩壓電源時，電源電流輸出能力應大于驅動器設定電流的 60%即可；

4） 采用穩壓開關電源時，電源的輸出電流應大于或等于驅動器的工作電流；

5） 為降低成本， 兩三個驅動器可共用一個電源，但應保證電源功率足夠大。

DM556 可以用來驅動 4、6、8 線的兩相、四相混合式步進電機，步距角為 1.8 度和 0.9 度的均可適用。選擇電機時主要由電機的扭矩和額定電流決定。扭矩大小主要由電機尺寸決  定。尺寸大的電機扭矩較大；而電流大小主要與電感有關，小電感電機高速性能好，但電流  較大。

1） 短路保護

當發生相間短路或驅動器內部過流時，驅動器紅燈閃亮 1 次，且在 3 秒內反復閃亮。此時必須排出故障，重新上電復位。

 2） 過壓保護

DM556 當輸入電壓高于 52V 時驅動器驅動器紅燈閃亮 2 次，且在 3 秒內反復閃亮。此時必須排出故障，重新上電復位。
