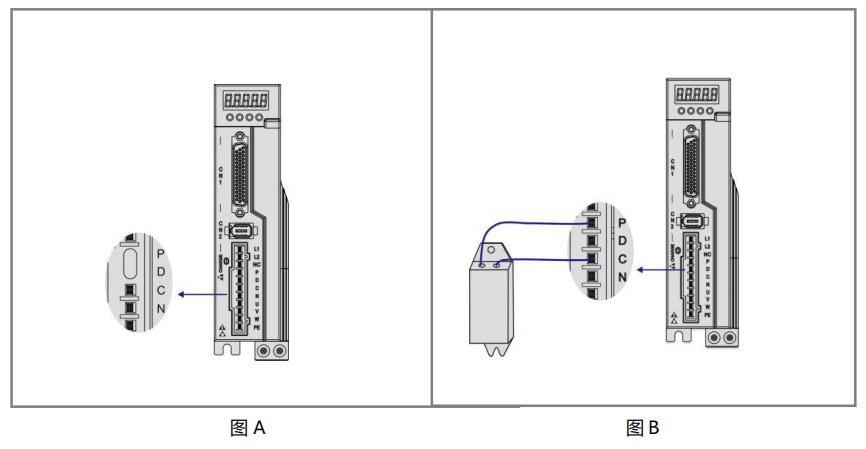

時代超群P100S-CAN磁編伺服制動電阻接線說明 若使用內部制動電阻時，驅動器要將P與D短接，即按出廠狀態即可正常使用，如圖A所示。若使用外部制動電陽時，必須先拆開P與D之間的短接，然后將外部制動電阻跨接在P與C上，如圖B所示:
制動電阻接線注意事項: 請勿將外接制動電阻接到母線正負極 P、N，否則會導致炸機和引起火災; 請勿小于最小允許阻值 259，否則會導致驅動器報警或損壞驅動器； 請將外接制動電阻安裝在金屬等不燃物上。
|
