無刷驅動器ZM-BL7280SC怎么接線
我們來看下這驅動器的參數，一般我們驅動器72多少的開頭的都是高壓驅動器，但是注意這款不是，這款是低壓驅動器。 輸入DC32-90V/電流80A，一般采用72V電壓供電。 一般配5KW一下電機，我們拿130/3KW的無刷電機為例，看怎么接線

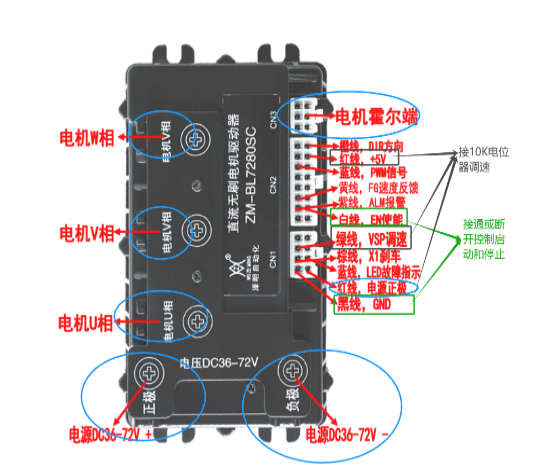

電機出線2跟，（電機線1跟/霍爾線1跟） 電機線顏色：紅藍黃 霍爾線顏色：白綠黃黑紅 紅藍黃對應驅動器UVW/白綠黃黑紅對應驅動器HW HV HU GND 5V +(1.2.3.4.6腳位)
注意電機相線一定不要接反，如果接反會導致輸入電流過大，出線燒電機的情況。 如果我們只需要電機上電就轉，那我們只需要接電機的電機線和霍爾線，另外我們吧EN和V-短接起來，（白色和黑色短接）V+和VE進行短接，那我們的電機給個直流電，上電就轉（VE就是VSP，就是紅色的線和綠色的線短接起來） 如果我們需要外部速度模式，例如我們用電位器調速，那電位器一般就是3根線，我們吧電位器的中間腳接VE，兩邊接V-V+。
