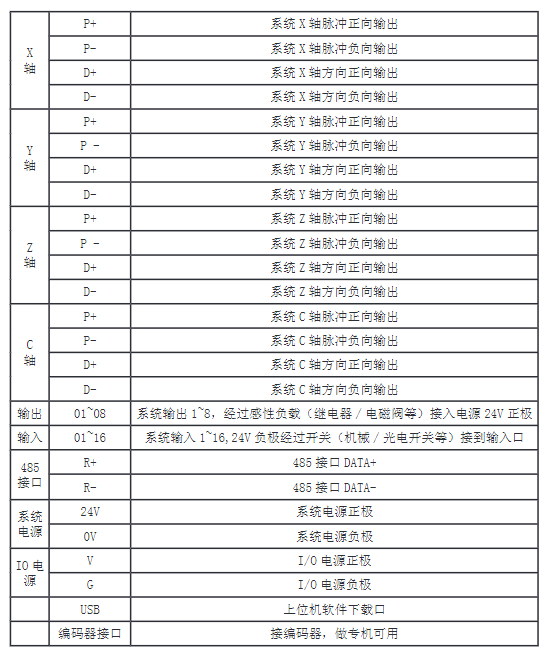

時代超群CM40L控制器接口說明及接線圖 1 接口定義

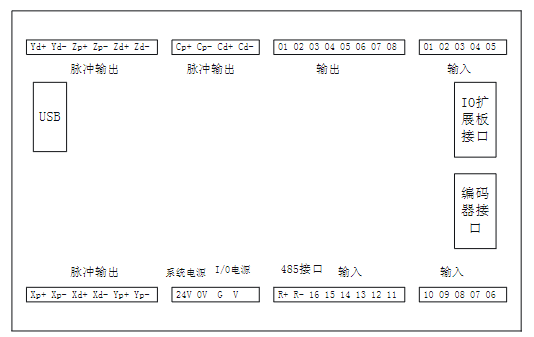

2 CM40L 系列接口圖

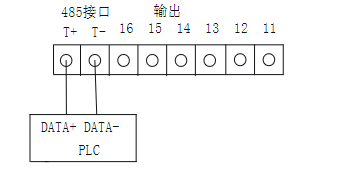

3 接線圖 3.1 脈沖輸出接口 CM40L系列四軸差分脈沖輸出，可接伺服或步進驅動器 3.2 485 接口 CM40L系列擁有1路 485 接口，可與PLC進行通信，通信之前需先將參數-系統中拓展 PLC 改為有效，也可定制專機 485接口輸出T+T-16 1514 13 12 11 ppooo000 DATA+ DATA-PLC

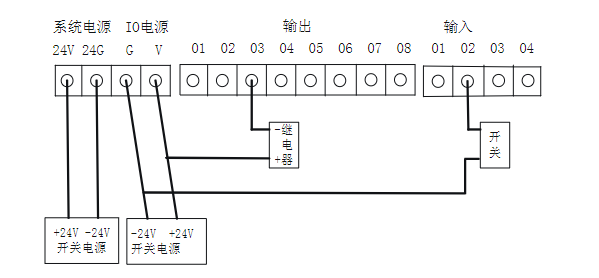

擴展 PLC 使用方法: 1、參數一用戶一用戶密碼:輸入 1234562、參數→控制→擴展 PLG: 用“切換”鍵將“禁止”切換成“有效 3、按“確認”鍵(保存) 4、切斷電源 5、將 PLC 與 CM40L 系列連接好，并連接好 PLC 電源 6、將控制器與 PLC 電源同時打開 3.3 電源及輸入輸出 CM40L系列分系統供電及 I0供電，注意，輸入輸出部分需與I0 供電源，為保證系統抗干擾性強，建議系統電源與輸入輸出部分供電建議采用隔離不共地的開關電源

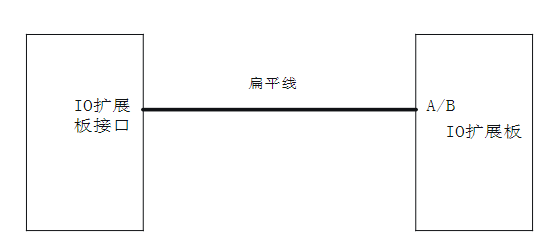

3.4 外部 10 擴展板接口 CM40L 系列可與外部 I0擴展板相連，使用方法與 CM35L系列 一致。
使用及測試方法如下 1、參數→用戶→用戶密碼:輸入 123456 2、參數→控制一擴展輸入輸出:用“切換”鍵將“禁止”切換成“有效” 3、按“確認”鍵(保存) 4、切斷電源 5、將擴展板與 CM40L系列 通過標配連接線連接好，并連接好擴展板電源 6、將控制器與擴展板電源同時打開，或先打開擴展板電源，然后打開控制器電源 7、打開控制器電源后，系統自動識別擴展板的輸入及輸出口配置，進入正常主界面 8、I0-實入可以進行輸入口測試操作或輸出里面進行輸出口的操作 9、系統自帶的 I0 設置可以正常配置
|
